Рентгеновские детекторы Aurora CT от Detection Technology являются первыми в отрасли готовыми подсистемами для компьютерной томографии в приложениях безопасности. Это решение соответствует стандарту «plug-and-play» и включает в себя готовые многослойные детекторные платы, блок управления и библиотеку программного обеспечения. Aurora CT позволяет ускорить выход КТ системы на рынок и снижает общие затраты на разработку системы рентгеновской визуализации, которая соответствует самым строгим стандартам для оборудования систем безопасности в авиации.
Система Aurora CT Detection Technology построена на хорошо зарекомендовавшей себя модульной и легко масштабируемой платформе Aurora, которая работает на 20-битной оптимизируемой для различных приложений одночиповой ASIC. Благодаря высочайшему уровню интеграции и упрощенной конструкции системы, Aurora CT обеспечивает превосходное качество изображения, обладает прочной структурой и надежными механическими и электрическими интерфейсами.
Данные детекторные модули легко масштабируются для работы с разными системами: от сканеров ручной клади до КТ-сканеров большого багажа. Для заказа доступны модули для работы в одноэнергетическом и двухэнергетическом режимах. Aurora CT выдерживает ускорение вращающихся КТ систем до 20 G, а его конструкция обеспечивает очень высокую радиационную стойкость в течение длительного срока службы изделия.
Aurora CT поставляется с разреженными и полнопиксельными матрицами. Матрица детектора построена на отдельных малошумящих фотодиодах BSI (с задней подсветкой) для сверхнизких перекрестных помех и низкого уровня шума, чтобы соответствовать высоким требованиям к пространственному разрешению и характеристикам проникновения. Матрица сцинтиллятора обладает высокой светоотдачей и практически не имеет послесвечения, что обеспечивает высокое качество изображения без артефактов на высоких скоростях сканирования.
|
Преимущества: - Первая plug-and-play подсистема для КТ систем безопасности с детекторами, контроллером и библиотеками ПО; - Снижает стоимость и увеличивает скорость выхода на рынок готовой системы; - Удовлетворяет самым строгим стандартам для оборудования систем безопасности, например, ECAC EDSCB C3, ECAC EDS Standard 3.1 и TSA AT-2 TIER II; - Обеспечивает высокое качество изображения без артефактов при высокой скорости сканирования; - Разработана на базе масштабируемой модельной платформы; - Надежная, прочная конструкция; - Высокая радиационная стойкость для длительного срока службы. Применения: - Сканирование грузов для авиаперевозок; - Лесная промышленность; - Сканирование багажа и посылок; |
Особенности детекторного модуля: - Одно – и двухэнергетические конфигурации; - ASIC: 20-бит, 1 чип, вывод данных: 16-бит; - Матрица детекторов их малошумящих фотодиодов с задней подсветкой; - Матрица сцинтилляторов: большая светоотдача, низкое послесвечение; - Широкий диапазон чувствительности: от 0.25 пФ до 31.75 пФ (127 значений); - Выдерживает воздействия до 20 G; - Централизованное удаленное обновление прошивки с помощью X-DCB (плата объединения данных). |
Технические характеристики рентгеновских модулей Aurora CT Detection Technology:
|
|
SDBB-ST16SE |
SDBB-ST32SE |
|

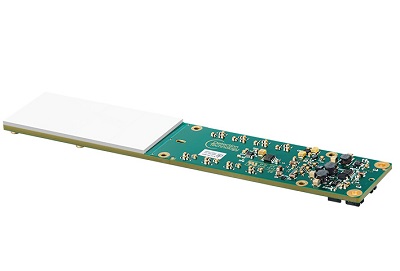

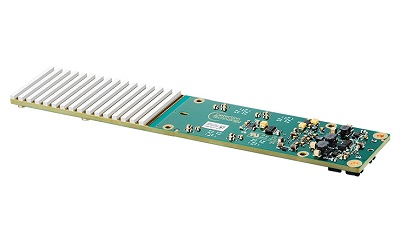

Вид |
|
|
|
Код |
3000026770 |
3000026771 |
|
Документация |
|
|
|
Размер пикселя по оси X (мм) |
2.5 |
|
|
Размер пикселя по оси Y (мм) |
2.75 |
|
|
Активная область пикселя (мм) |
2.3 x 2.55 |
|
|
Шаг строки |
5.5 мм |
2.75 мм |
|
Сцинтиллятор |
1.8 мм ceramic GOS |
|
|
Ширина (ось X) |
40.3 мм ± 0.1 мм |
|
|
Длина (ось Z) |
208.4 мм ± 0.2 мм |
|
|
Высота (ось Y) |
<15 мм |
|
|
Число пикселей |
256 |
512 |
|
Число пикселей по оси X |
16 |
|
|
Число пикселей по оси Z |
16 |
32 |
|
Разрешение АЦП |
20 бит с передачей данных на 16 бит |
|
|
Диапазон чувствительности |
0.25 пФ—31.75 пФ, 127 значений |
|
|
Интерфейс связи с контрольным блоком |
X-Link, разъем 14-pin |
|
|
Динамический диапазон |
>10000:1 @ 6 пФ |
|
|
Рабочее напряжение |
+24 В (DC) |
|
|
Энергопотребление |
2.4 Вт (тип.) |
3.2 Вт (тип.) |
|
Вес |
250 г |
280 г |
|
Рабочая температура |
0 °C—+50 °C |
|
|
Рабочая влажность |
5%—85% отн. Вл. (без конденсации) |
|
|
Температура хранения |
-40 °C—+60 °C |
|
