Рентгеновские камеры WidePIX DYNAMIC Industry, Timepix2

Промышленный рентгеновский детектор с чувствительностью на уровне счета фотонов

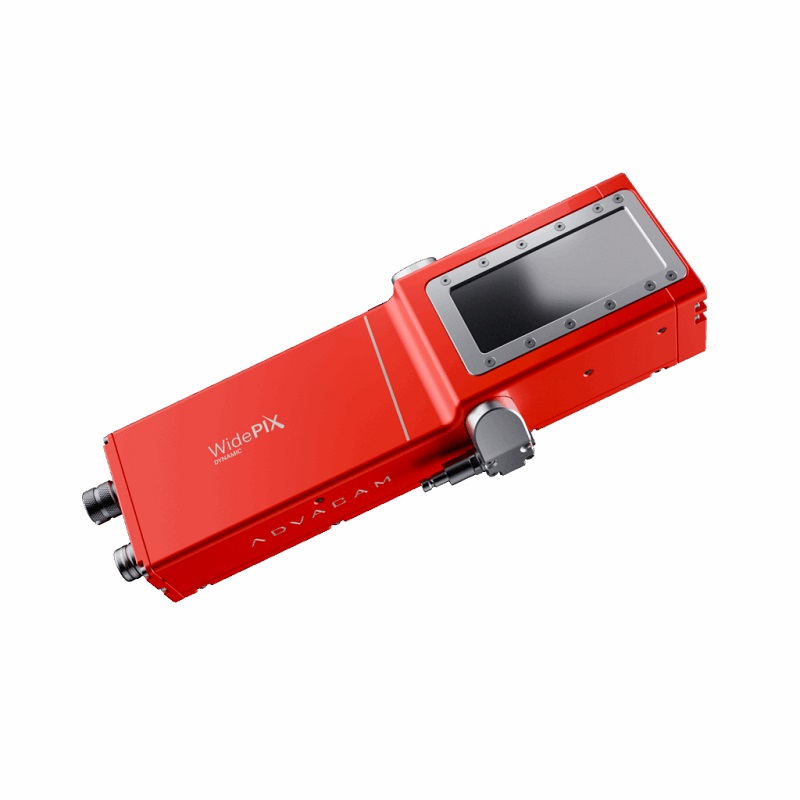

WidePIX DYNAMIC Industry — это промышленный сканирующий детектор и камера рентгеновской визуализации, обеспечивающие материал-чувствительную «цветную рентгенографию» с исключительно высоким контрастом и широким динамическим диапазоном. Система построена на фотонно-счётных чипах Timepix2 с кремниевым сенсорным слоем и предназначена для задач, где требуется точное различение материалов при высоких скоростях съёмки.

Детектор обеспечивает отношение сигнал/шум более 2000, частоту кадров до 170 к/с и регистрацию энергий от ≈3 кэВ, что делает его оптимальным решением для визуализации как слабо-, так и сильно поглощающих рентгеновское излучение материалов.

Преимущества

• Рентгеновская визуализация с высокой контрастностью в режиме счета фотонов
• Спектральная информация в каждом пикселе для материал-чувствующего анализа
• Высокая частота кадров — до 170 кадров/с
• Минимальная обнаруживаемая энергия ≈ 3 кэВ
• Практически беззазорная матрица чипов (зазоры < 4 пикселей)
• Стабильная работа в сегментах, где детекторы на базе Medipix3 имеют недостаточный контраст
• Большое поле зрения позволяет ускорить анализ и повысить пропускную способность при исследовании серий образцов

Области применения

• Рентгеновская дифракция и рассеяние: XRD, WAXS, SAXS
• Неразрушающий контроль (NDT): выявление пористости, микротрещин, дефектов сварки, контроль композитных и металлических изделий
• Медицинская рентгеновская визуализация: мягкие ткани, гистология, исследования опухолей
• Промышленная и научная визуализация: контроль структуры и состава материалов

Особенности

• Повышенная надёжность — усиленная конструкция и электроника для непрерывной промышленной эксплуатации
• Удобство интеграции — компактный форм-фактор для установки в ограниченные пространства оборудования
• Упрощённое подключение — передача данных и питания по Ethernet
• Готовность к жёстким условиям — устойчивость к вибрациям и стабильная длительная работа
• Обновлённая система водяного охлаждения — доступ спереди или сбоку для гибкого монтажа и обслуживания

Доступные конфигурации

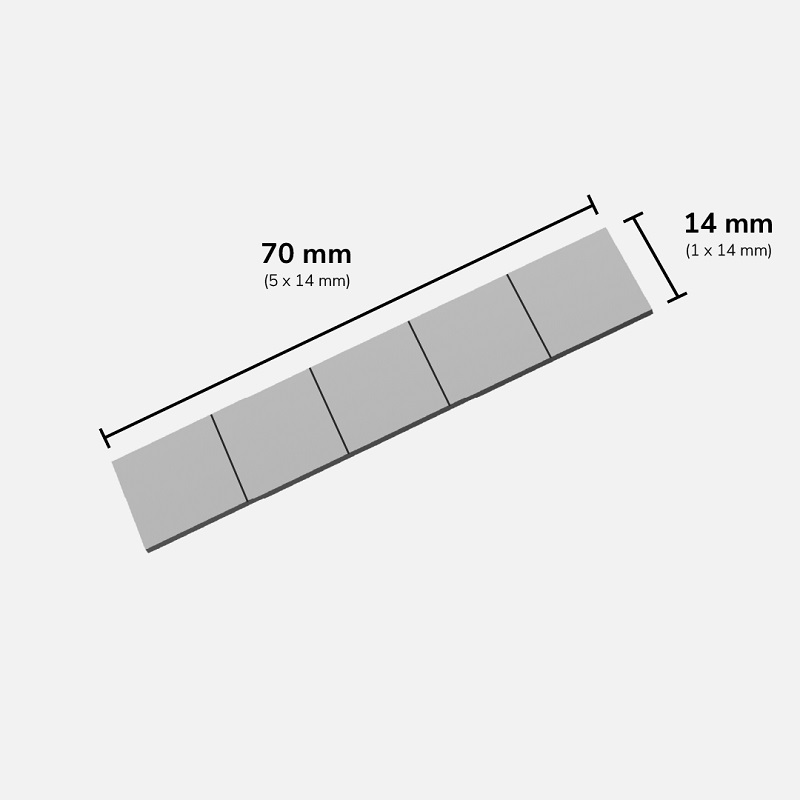

WidePIX DYNAMIC 5 — SINGLE ROW

• Активная область: 14 × 70 мм
• Количество пикселей: 327 680
• Компоновка: один ряд из 5 чипов
• Оптимален для рентгеновской визуализации больших площадей с использованием Time Delayed Integration (TDI). Подходит для конвейерных систем, сортировочных машин и сканирования движущихся объектов с высокой скоростью.

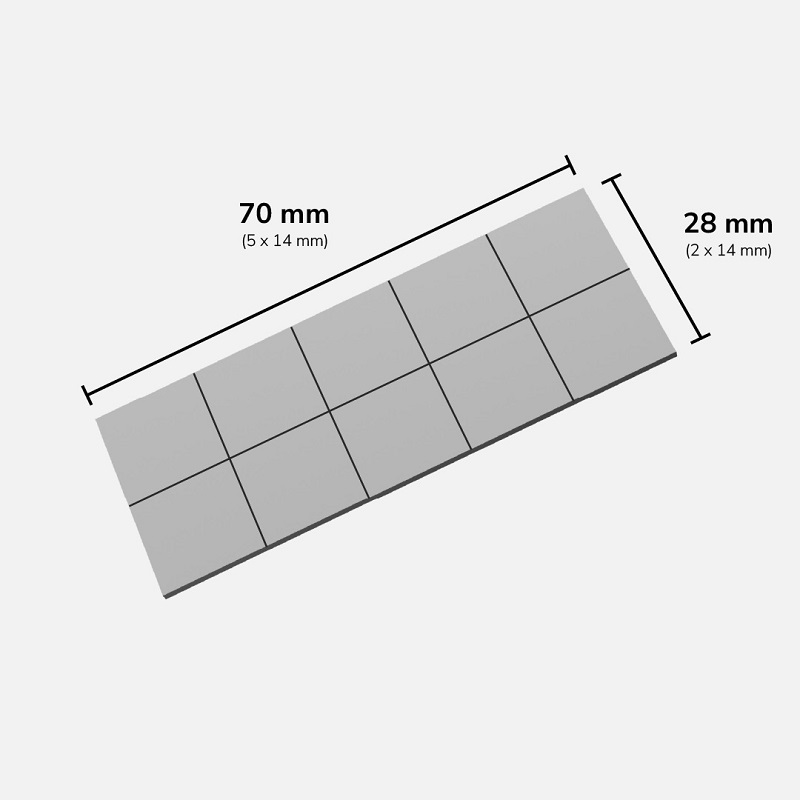

WidePIX DYNAMIC 10 — DOUBLE ROW

• Активная область: 28 × 70 мм
• Количество пикселей: 655 360
• Компоновка: два ряда по 5 чипов
• Обеспечивает оптимальные характеристики при использовании оверсэмплинга. Компактные размеры упрощают интеграцию в КТ-сканеры, роботизированные КТ-системы и высокочувствительное медицинское и промышленное оборудование.

Доступные сенсорные слои

Кремний (Si), 500 мкм

• Энергетический диапазон фотонов: 8–60 кэВ

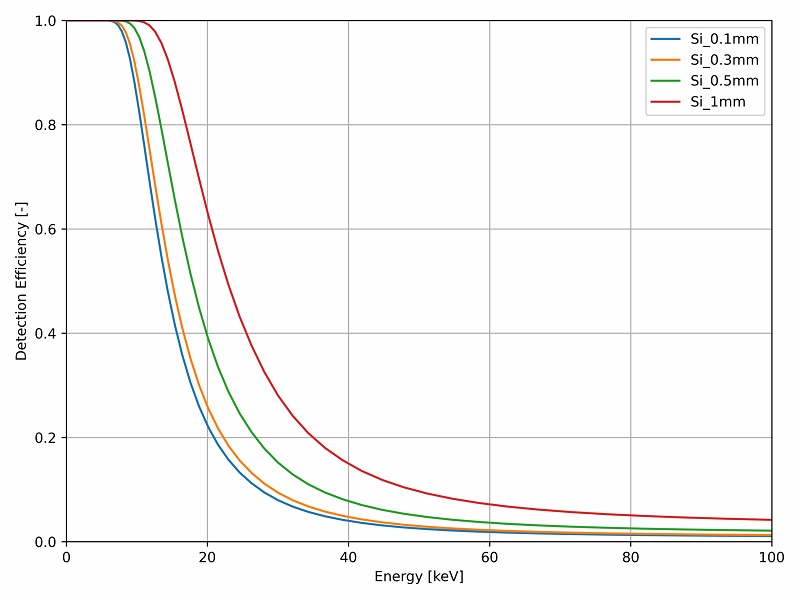

• Эффективность регистрации:
• ≈100 % ниже 10 кэВ
• ≈50 % при ~17 кэВ
• <10 % выше 40–50 кэВ

Типичные образцы: Материалы средней плотности — керамика, полимер-металлические композиты, органические и композиционные материалы увеличенной толщины.

Типичные применения:

• Рентгенография и микро-КТ
• Неразрушающий контроль и структурная диагностика
• Материаловедческие исследования
• Трекинг частиц и их идентификация (фотоны, электроны, протоны, нейтроны и др.)

Отрасли: промышленный NDT, материаловедение, контроль электроники, прикладные научные лаборатории, XRD и КТ-исследования.м
