Промышленный рентгеновский детектор с функцией edge-sensing

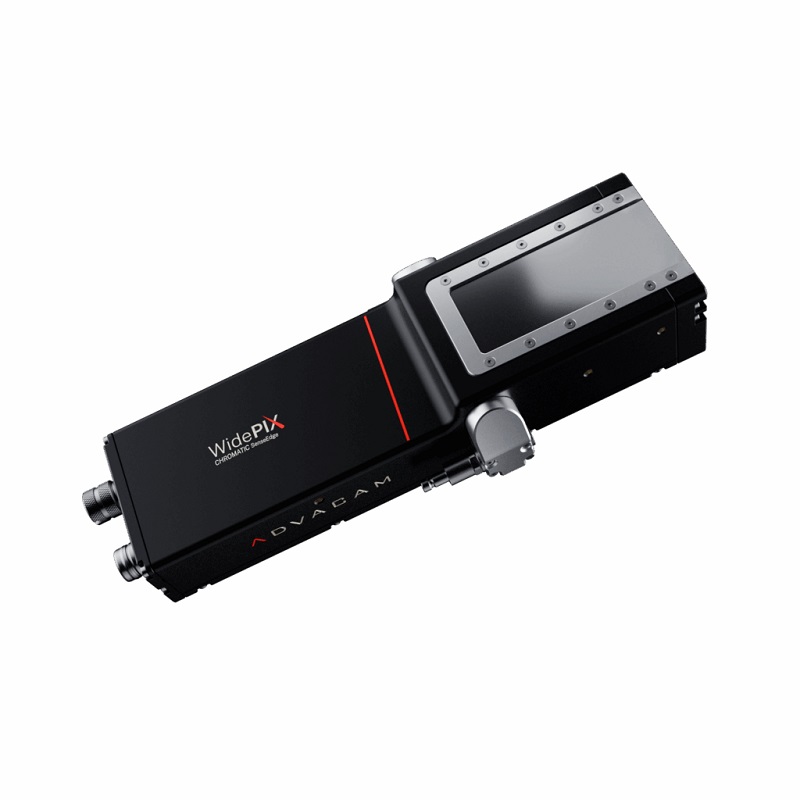

WidePIX CHROMATIC SenseEdge — это промышленный сканер и визуализирующий детектор нового поколения, реализующий уникальную технологию edge-sensing: чувствительная область детектора доходит непосредственно до края корпуса, без неактивных бордюров. Такое решение позволяет выполнять измерения вплотную к объекту контроля и обеспечивает высокую детализацию при рентгеновской инспекции сложных и нестандартных форм. Детектор построен на гибридной технологии Medipix3 и доступен с кремниевым (Si) или кадмий-теллуридным (CdTe) сенсором. Поддерживается упрощённое подключение по Power-over-Ethernet (PoE) — питание и передача данных по одному кабелю.
Преимущества
- Edge-sensing без мёртвых зон — чувствительная область вплоть до края детектора
- Спектральная “цветная” рентгенография с разделением по энергии
- Поддержка КТ и режим TDI (Time-Delayed Integration) для непрерывного сканирования
- Практически бесшовная матрица из Medipix3-чипов (зазоры до 4 пикселей)
- Высокий контраст изображений без электронного шума
- Компактный и промышленно оптимизированный корпус для интеграции в оборудование
- Единый Ethernet-кабель для питания и передачи данных
- Боковой интерфейс водяного охлаждения для стабильной работы в непрерывных режимах
Области применения
- Промышленный неразрушающий контроль (NDT)
- Компьютерная томография (КТ)
- Инспекция сложных и нестандартных объектов
- Спектральная рентгеновская визуализация и сортировка материалов
Принцип работы
WidePIX CHROMATIC SenseEdge состоит из нескольких чипов Medipix3, каждый из которых включает матрицу 256 × 256 пикселей, напрямую соединённую с сенсором CdTe. Почти бесшовная компоновка обеспечивает полностью чувствительную область без значимых неактивных зон.
Каждый пиксель оснащён двумя 12-битными цифровыми счётчиками и двумя энергетическими порогами дискриминации. При необходимости счётчики объединяются в один 24-битный, что расширяет динамический диапазон. Счётный принцип регистрации устраняет электронный шум и обеспечивает высококонтрастные рентгеновские изображения, включая визуализацию низкоконтрастных материалов (пластики, мягкие ткани). Режим Charge Summing Mode (CSM) компенсирует межпиксельное распределение заряда, существенно повышая спектральную точность и качество энергетических спектров на пиксель.
Доступные конфигурации
WidePIX CHROMATIC SenseEdge 5

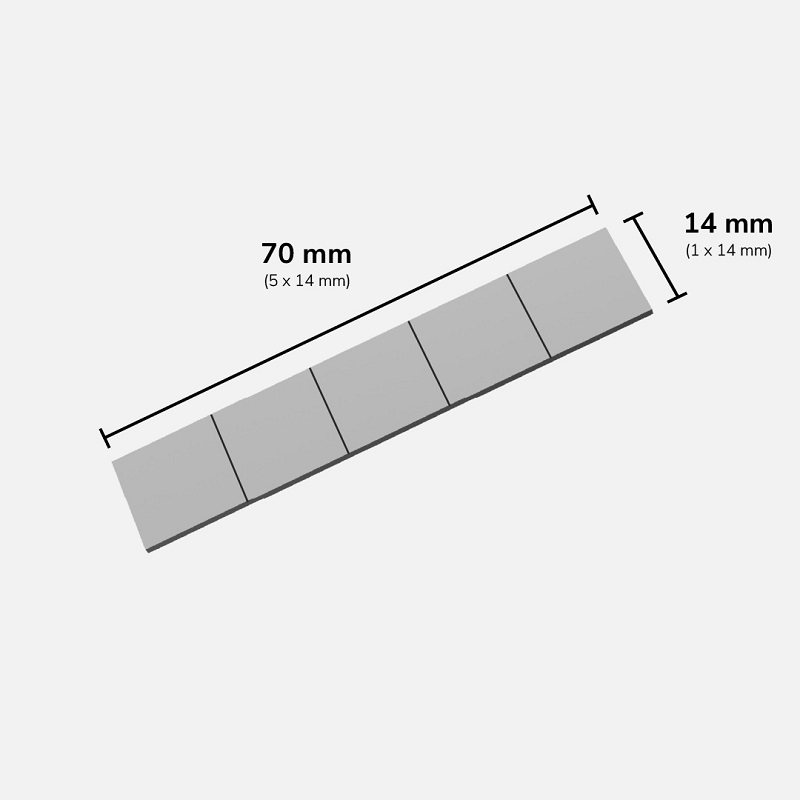

- 14 × 70 мм, 327 680 пикселей, один ряд (Single Row)
WidePIX CHROMATIC SenseEdge 10

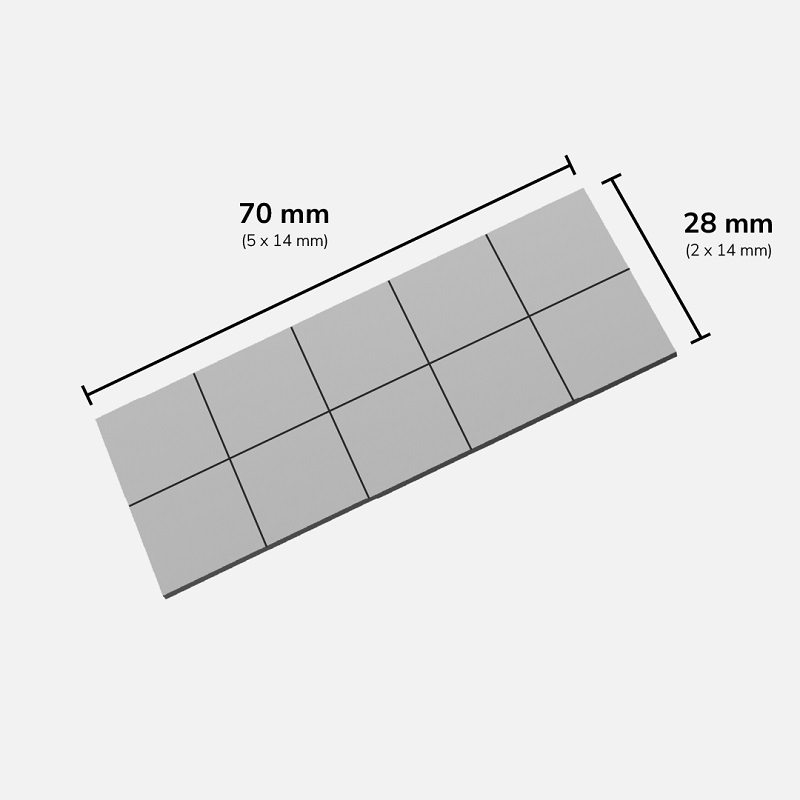

- 28 × 70 мм, 655 360 пикселей, два ряда (Double Row)
Доступные сенсорные слои
CdTe, толщина 1000 мкм (1 мм)
- Типичный энергетический диапазон фотонов: 20–150 кэВ

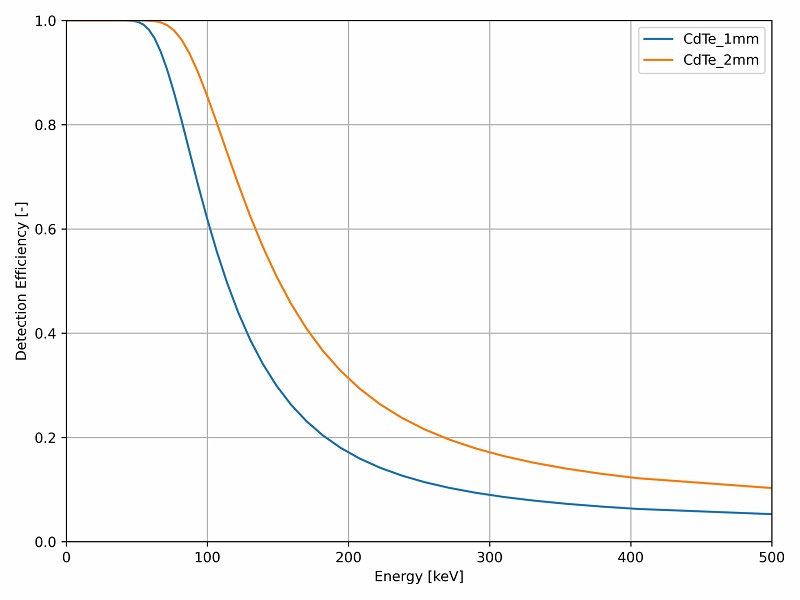

- Эффективность детектирования:
- ~100 % до ~80 кэВ
- 50 % около 120 кэВ
- Чувствительность сохраняется вплоть до нескольких сотен кэВ
- Типичные образцы: плотные материалы — металлы, минералы, керамика, толстые композиты
Применения:
- Высокоэнергетическая рентгеновская и гамма-визуализация
- Промышленная радиография и НК плотных объектов
- Анализ геологических и минеральных образцов
Технические характеристики
|
Параметры |
Значения |
|
Детектор и измерения |
|
|
Чип считывания |
Medipix3 |
|
Размер пикселя |
55 × 55 мкм |
|
Пространственное разрешение |
9 пар линий/мм |
|
Скорость считывания |
до 170 кадров/с (конфигурация 1×5 тайлов) до 80 кадров/с (конфигурация 2×5 тайлов) |
|
Порогов на пиксель |
1 или 2 (в зависимости от режима) |
|
Разрешение шага порога |
0,1 кэВ (при пользовательской калибровке в режиме Super High Gain) |
|
Минимальная детектируемая энергия |
5 кэВ (Si) 8 кэВ (CdTe) |
|
Режимы работы пикселя |
Single Pixel Mode (SPM) Charge Summing Mode (CSM) |
|
Глубина счётчиков |
12 или 24 бита (настраиваемая) |
|
Габариты и подключение |
|
|
Размеры |
249,5 × 75 × 61 мм |
|
Масса |
910 г |
|
Интерфейсы |
Ethernet, интерфейс водяного охлаждения |
|
Программное обеспечение |
PIXet Pro |
