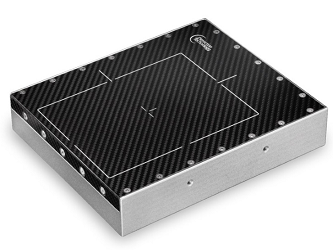

Плоскопанельные детекторы X-Panel 1511 на основе КМОП – быстрые системы для получения рентгеновских изображений высокого качества, оптимизированные для конусно-лучевой компьютерной томографии (КЛКТ) и задач, где необходимо получение панорамных снимков (маммография, стоматология, хирургия и т. д.)
Плоскопанельные рентгеновские панели Detection Technology на основе КМОП матриц – масштабируемые платформы с активной областью размером 15x11 см. Благодаря высокой скорости сканирования, высокого качества изображений и низкой дозы облучения данные панели позволяют значительно увеличить комфортность и безопасность исследований, связанных с рентгенографией.
Частота кадров плоскопанельных сканирующих детекторов X-Panel 1511 составляет 94 полных кадра в секунду при полном разрешении. Такая высокая скорость съемки обеспечивает снижение размытия изображений, связанных с движением объекта. Панели X-Panel также позволяют регистрировать изображения со скоростью 1000 к/с в режиме панорамной съемки. Система оснащена 16-битным АЦП, которой обеспечивает быстрое аналого-цифровое преобразование с высоким разрешением и низким уровнем шума.
Плоскопанельные сканирующие рентгеновские детекторы X-Panel 1511 покрыты структурированным сцинтиллятором цезий йод. Система имеет 2 режима работы: режим с высоким коэффициентом усиления и режим с широким динамическим диапазоном, оба из которых поддерживают непрерывный режим регистрации и синхронный триггерный.
Уникальной чертой детекторов X-Panel является буфер данных, который может быть использован в специальном режиме для хранения всей последовательности зарегистрированных изображений (до 500 кадров). Размер пикселей панелей X-Panel 1511 составляет 100 мкм, рабочий диапазон энергий рентгеновского излучения детекторов - 40 – 125 кВ (пиковое напряжение). Система оснащена Gigabit Ethernet интерфейсом и поставляется с SDK комплектом для легкой интеграции в систему пользователя.
|
Преимущества: - Самая высокая скорость сканирования в данной индустрии - Высокое качество изображений - Высокое разрешение АЦП (16 бит) - Буфер для хранения данных Применения: - Автотранспорт - Системы безопасности - Авиационно-космическая промышленость - Стоматология - Маммография - Хирургия
|
Особенности: - Матрица из 1450×1100 пикселей - Шаг пикселя 100 мкм - Два режима работы: высокий коэффициент усиления и широкий динамический диапазон - Программируемый АЦП: 12-16 бит - Сцинтиллятор: CsI - Интерфейс: GigE, Camlink (опция) |
Технические характеристики плоскопанельных сканирующих рентгеновских модулей X-Panel
|
Параметр |
Значение |
|
Рабочий диапазон энергий |
40-125 кВ (пиковое напряжение) |
|
Активная область |
110x145 мм |
|
Шаг пикселя |
100 мкм |
|
Матрица пикселей |
1100x1450 |
|
Частота кадров |
Полный кадр, 14 бит, GigE: 30 к/с |
|
Режим панорамной съемки/100 пикселей, 14 бит, GigE: 300 к/с | |
|
Полный кадр, 16 бит, Camlink medium: 94 к/с | |
|
АЦП |
Программируемый, 12-16 бит |
|
ROI |
Программируемый, 10 мкс/строка |
|
Режим сохранения в буфер |
до 500 кадров при полном разрешении |
|
Биннинг |
1x1, 2x2 |
|
Режим триггера |
Continuous / synchronous |
|
Сцинтиллятор |
структурированный CsI (для медицинских приложений) |
|
Интерфейс передачи данных |
GigE / Camlink medium |
|
Доза насыщения |
2 мкГр /14 мкГр |
|
Динамический диапазон |
68 дБ / 72 дБ |
Оплата продукции производится по безналичному расчету на основании счета либо договора поставки. Компания АЗИМУТ ФОТОНИКС принимает участие в конкурсных торгах (электронных аукционах) на выполнение заказов от бюджетных организаций. Для бюджетных организаций предусмотрена работа с частичной предоплатой в рамках договоров по ФЗ.
Доставка оборудования и компонентов во все регионы России осуществляется транспортными компаниями (Major Express, Гарантпост, СДЭК) с обязательным соблюдением требований к транспортировке и хранению, также возможен самовывоз из нашего офиса в Москве. Условия отправки груза в страны СНГ и ЕАЭС необходимо уточнять отдельно у специалистов нашей компании.
Компания Detection Technology разрабатывает и производит кремниевые фотодиодные линейки для регистрации рентгеновского излучения и рентгенодиагностические сканирующие модули.
