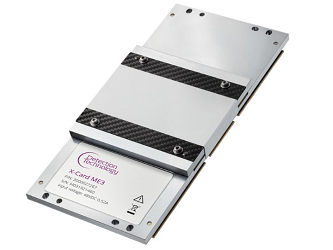

X-Card ME3 - это автономная детекторная плата способная работать в мультиэнергетическом режиме. Данные детекторы предназначены для линейных систем рентгенографии. Они подходят для различных приложений обеспечения безопасности и промышленных применений, которые требуют функции распознавания материалов. Уникальная архитектура данных систем делает их более экономичным решением по сравнению с КТ и многовидовых систем. Например, X-Card ME3 идеально соответствует требованиям стандарта EDS CBS C2, что позволяет хранить ноутбуки и другую электронику в ручной клади во время сканирования.
X-Card ME3 обеспечивает до 128 уровней энергии, что позволяет чрезвычайно точно различать материалы, даже если они имеют схожий атомный состав. Это улучшает идентификацию твердых и жидких материалов, уменьшает частоту ложных сигналов тревоги, ускоряет пропускную способность пассажиров на контрольно-пропускных пунктах и обеспечивает более точный анализ на производственных линиях. Число уровней энергии легко настраивается для оптимизации алгоритмов анализа.
X-Card ME3 оснащен тщательно отобранным полупроводниковым материалом прямого преобразования, работающим при комнатной температуре, и уникальной цепью цифровой обработки сигналов. Это обеспечивает высокопроизводительный спектроскопический счетчик одиночных фотонов, который позволяет наиболее точно идентифицировать и различать материалы.
X-Card ME3 основан на модульной и легко масштабируемой платформе. Полная, оптимизированная для приложения подсистема детекторов может быть построена путем объединения ряда этих детекторов счета фотонов и электроники считывания, которая обеспечивает подсчет фотонов в реальном времени и точное измерение энергии фотонов. Детекторная плата содержит матрицу длиной 10 см из 128 пикселей с шагом 800 мкм и может быть последовательно подключена к ряду различных конфигураций системы.
Особенности:
- Высокая точность распознавания материалов со сходным атомным составом;
- Дискретизация уровней энергии регулируется для оптимизации работы;
- Улучшенное пространственное разрешение для распознавания формы предметов;
- Сниженное время прогрева;
- Скорость счета фотонов оптимизирована для систем безопасности;
- Модульная и масштабируемая платформа;
- 128 пикселей в 1 модуле;
- 2 режима считывания: 1×1 или 2×1 для балансировки пространственного разрешения и повышения контраста;
- Компенсация температурного дрейфа;
- Устойчив к изменениям влажности и температуры.
Применения:
- Сельское хозяйство;
- Сканирование грузов и багажа;
- Пищевая промышленность;
- Лесная промышленность;
- Нефтегазовая промышленность;
- Сканирование людей;
- Фармацевтическая промышленность;
- Портативные сканеры;
- Переработка мусора.
Технические характеристики рентгеновских детекторов X-Card ME3:
|
Параметры |
Значения |
|
Тип сенсора |
CdTe полупроводниковый кристалл |
|
Число пикселей |
128 |
|
Шаг пикселей |
0.8 мм |
|
Толщина кристалла |
2 мм |
|
Период счета |
0.5 мс - 100 мс / линию (шаг 10 мкс) |
|
Биннинг детектора |
1x1 (0.8 мм шаг) или 2x1 (1.6 мм шаг) |
|
Энергетический диапазон |
20 кэВ – 160 кэВ |
|
Число энергетических уровней |
до 128 |
|
Линейность |
>92% @ 2 МГц/пиксель |
|
Насыщение |
6 МГц/ пиксель |
|
Энергетическое разрешение |
<9 кэВ @ 60 кэВ (241 Am) |
|
Однородность |
>-10% < 5% |
|
Длина детекторного элементы |
128 пикселей / 102.3 мм |
|
Габаритные размеры |
34 мм x 220 мм x 103.5 мм |
|
Вес |
0.70 кг |
|
Рабочее напряжение и мощность |
48 В (DC), 28 Вт макс (1 модуль) |
|
Рабочая температура и влажность |
0°C до +40°C, 5-95% (без конденсации) |
|
Температура хранения |
-20°C до +60°C |
