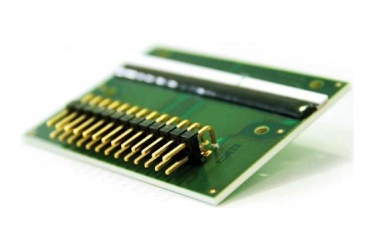

Фотодиодные линейки серии X-сard2 представляют собой линейки кремниевых фотодиодов с интегрированной схемой предварительного усиления и обработки сигнала, а также с нанесенным на активную область сцинтиллятором для регистрации рентгеновского излучения.
Рентгеновские лучи, проходя через слой сцинтиллятора, преобразуются в видимый свет, который регистрируется фотодиодной линейкой. Электрический ток из фотодиодной линейки интегрируется электроникой предварительного усиления сигнала (по одному зарядовому усилителю на каждый пиксель). Выходное напряжение усилителя тактируется одновременно для всех пикселей и затем снимается с пикселей в последовательном режиме. Считывание сигнала контролируется через внутренний регистр сдвига внутри интегрированной схемы обработки сигнала. После всех преобразований на выходе фотодиодной линейки появляется аналоговый видеосигнал.
Разместив в ряд несколько фотодиодных линеек, соединенных друг с другом краями активных областей, можно получить длинный детектор рентгеновского излучения для применения в досмотровой технике (рентгенодиагностические комплексы, сканирование человека), медицина (рентгеновские сканирующие системы для флюорографии), неразрушающий контроль (рентгеновский контроль качества сварных швов труб и автомобильных шин, промышленная компьютерная томография).
Особенности:
- динамический диапазон: >8000 (0.2, 0.4, 0.8 мм), >4000 (1.5, 1.6, 2.5 мм);
- шаг пикселя 0.2 мм, 0.4 мм, 0.8 мм, 1.5 мм, 1.6 мм, 2.5 мм;
- сцинтиллятор GOS, CdWO, другие сцинтилляторы обсуждаются;
- встроенная схема обработки сигнала с предварительным усилением.
Технические параметры интегрированных фотодиодных линеек серии X-card2:
|
Параметры |
Тип фотодиодной линейки | ||||
|
X-card2 0.4-128 |
X-card2 0.2-256 |
X-card2 0.8-64 |
X-card2 0.8-128 | ||
|
Пиковое напряжение |
30-160 кВ, 160-600 кВ, 600 кВ-15 МэВ | ||||
|
Сцинтиллятор |
GOS, CdWO4 | ||||
|
Длина активной области, мм |
51.18 |
51.18 |
51.18 |
102.36 | |
|
Число пикселей |
128 |
256 |
64 |
128 | |
|
Шаг пикселя, мм |
0.4 |
0.2 |
0.8 |
0.8 | |
|
Высота пикселя, мм |
0.6 |
0.3 |
0.8 |
0.8 | |
|
Ширина пикселя, мм |
0.32 |
0.15 |
0.72 |
0.72 | |
|
Минимальное время интегрирования, мс |
0.14 |
0.28 |
0.14 |
0.14 | |
|
Максимальная частота считывания, МГц |
> 1 | ||||
|
Динамический диапазон |
> 8 000 | ||||
|
Линейность (нелинейность) |
< 1% | ||||
|
Рабочее напряжение |
+ 5 В | ||||
