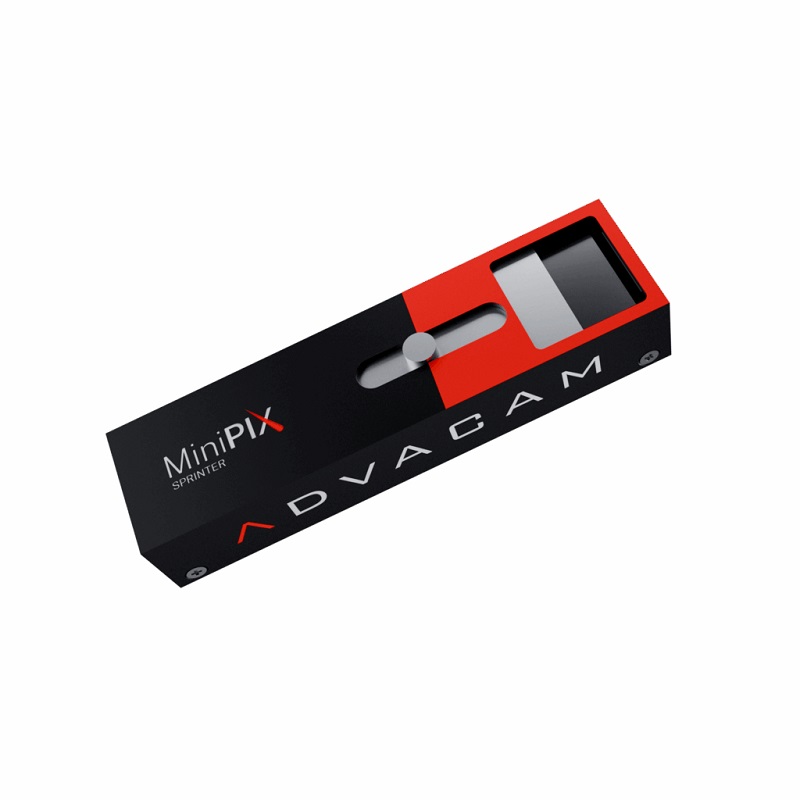

Рентгеновская камера MiniPIX SPRINTER, Timepix2

MiniPIX SPRINTER — высокоскоростная камера счета фотонов для рентгеновской визуализации и трекинга частиц

MiniPIX SPRINTER — компактная камера счета фотонов нового поколения, основанная на технологии Timepix2, обеспечивающая рекордную скорость съемки до 99 кадров в секунду и высокую стабильность работы. Устройство сочетает высокое пространственное разрешение с развитым спектроскопическим функционалом, что делает его универсальным инструментом для рентгеновской визуализации, анализа материалов, мониторинга радиационной обстановки и исследований частиц.

Особенности

• Регистрация одиночных фотонов с высокой чувствительностью
• Максимальная частота кадров: 99 к/с
• Разрешение 256 × 256 пикселей, размер пикселя — 55 × 55 мкм
• До четырёх цифровых счетчиков на пиксель
• Спектроскопический режим с прямым измерением энергии каждого фотона
• Пороговая обработка энергии для многоканальной рентгеновской визуализации;
• Поддержка множества режимов: счёт частиц, измерение энергии, временные характеристики
• Высокое отношение сигнал/шум > 2000, что обеспечивает минимальный уровень шума в изображениях (около 0,05 %)
• Управление через USB 2.0 и программное обеспечение PIXet Pro (входит в комплект)
• Совместимость с ОС Windows, macOS и Linux

Назначение и области применения

Компактность (80 × 21 × 14 мм) и вес всего 37 г делают MiniPIX SPRINTER удобным для лабораторных систем, мобильных установок и встроенных решений. Камера подходит для:

Рентгеновские методы

• Рентгеновская визуализация
• Рентгеновская флуоресценция (XRF)
• Рентгеновская дифракция (XRD)
• Компьютерная томография (CT, КТ)

Исследования частиц

• Трекинг заряженных частиц
• Идентификация и классификация протонов, электронов, нейтронов, рентгеновских и гамма-квантов
• Изучение радиационной среды и космических частиц

Материаловедение и прикладные исследования в области фотоники

• Анализ внутренних структур материалов
• Контроль электронных компонентов и микроструктур
• Научная визуализация и лабораторные эксперименты

Доступные сенсоры

Кремниевый (Si) 300 мкм

• Диапазон энергий фотонов: 5–40 кэВ

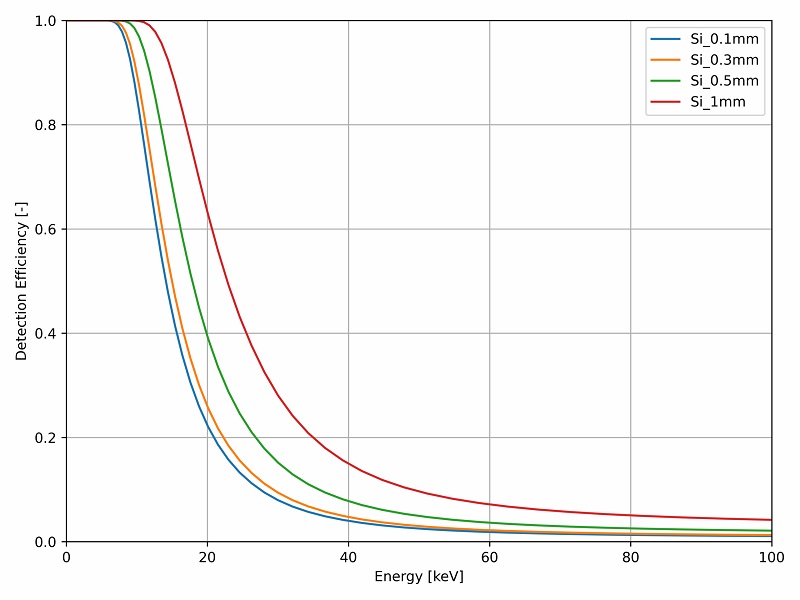

• Эффективность: почти 100 % < 8 кэВ, около 50 % при ~15 кэВ
• Типичные образцы: органические материалы, полимеры, керамика
• Основные применения: трекинг фотонов и частиц, исследование радиационной среды, XRF/XRD легких материалов

Кремниевый (Si) 500 мкм

• Диапазон энергий: 8–60 кэВ
• Эффективность: близка к 100 % < 10 кэВ, около 50 % при ~17 кэВ
• Типичные образцы: образцы средней плотности, композиты
• Основные применения: трекинг частиц, лабораторные исследования, XRD/CT

Теллурид кадмия (CdTe) 1000 мкм

• Диапазон энергий: 20–150 кэВ

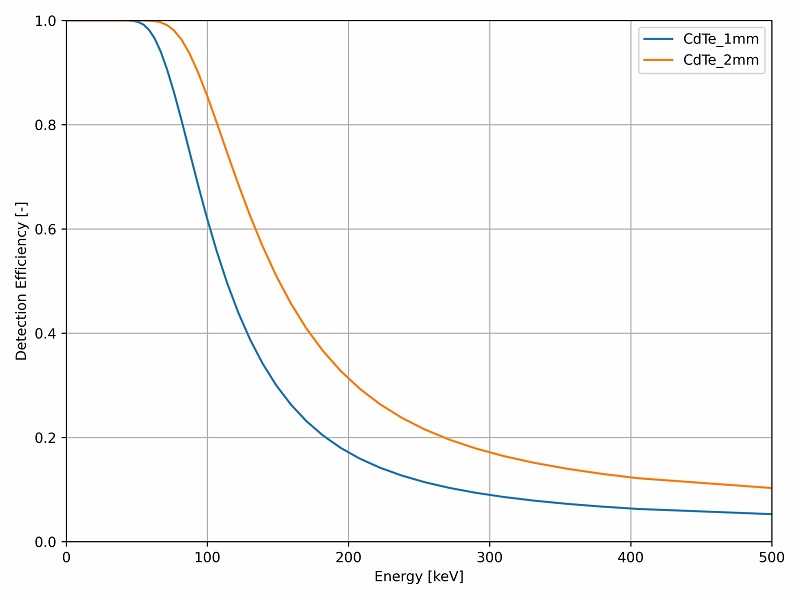

• Эффективность: почти 100 % до ~80 кэВ, >50 % около 120 кэВ
• Типичные образцы: металлы, минералы, плотные материалы
• Основные применения: высокоэнергетическая рентгеновская спектроскопия, анализ материалов, ядерные исследования

Типичные отрасли применения

• Материаловедение
• Электронная и полупроводниковая промышленность
• Лабораторная диагностика и научные исследования
• Культурно-историческая экспертиза
• Геология и минералогия
• Космические исследования и мониторинг радиации
• Научные установки и приборостроение
• Фотоника

Технические характеристики:
