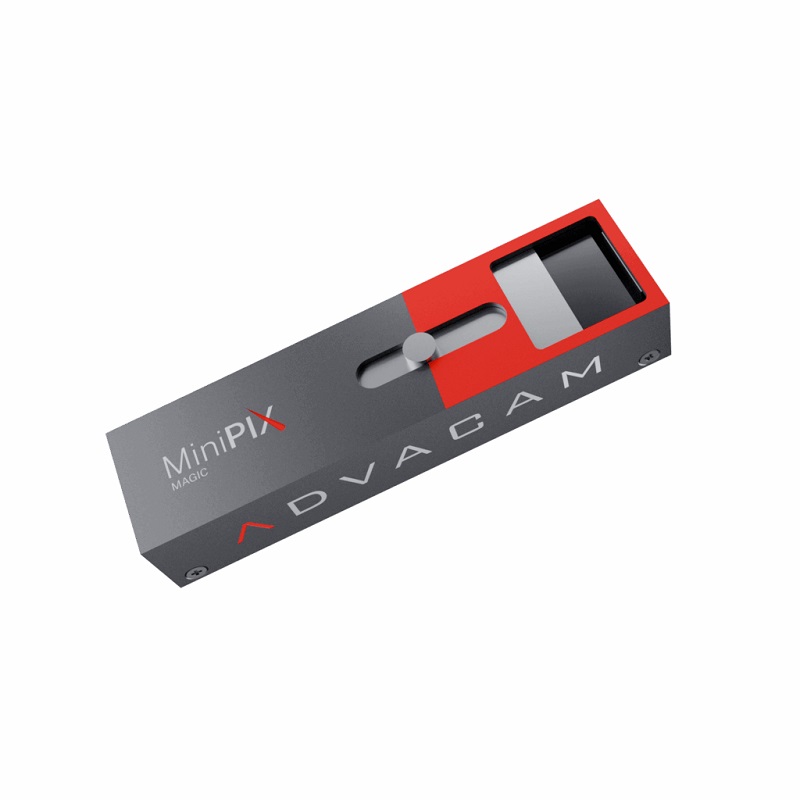

Рентгеновская камера MiniPIX MAGIC, Timepix3

MiniPIX MAGIC — миниатюрный детектор ионизирующего излучения на чипе Timepix3

MiniPIX MAGIC (предыдущее название: MiniPIX TPX3) — компактный и энергоэффективный детектор ионизирующего излучения нового поколения. Устройство оснащено высокоточным сенсором Timepix3 (256 × 256 пикселей, шаг 55 мкм), обеспечивающим регистрацию положения, энергии и времени прихода каждой частицы. Благодаря высокой чувствительности и поддержке трекинга частиц MiniPIX MAGIC подходит для научных, промышленных и лабораторных исследований.

Особенности

• Сенсор Timepix3: регистрация координат, энергии, времени прихода и формы следа каждой частицы.
• Реальное время: считывание каждого события по пиксельной схеме с частотой до 2,3 млн попаданий/с.
• Высокая временная точность: 1,6 нс.
• Минимальное энергопотребление и компактный корпус.
• Поддержка трекинга частиц и спектроскопии.
• Совместимость с ПО PIXet Pro для управления и анализа данных.

Применения

MiniPIX MAGIC подходит для научных исследований, промышленного контроля и радиационного мониторинга:

• Спектральная рентгеновская визуализация: XRF-картирование, низкопоточная рентгеновская радиография
• Кристаллография: энергетически дисперсионные XRD-методы, SAXS, WAXS
• Радиационный мониторинг: идентификация частиц, спектроскопия, определение направления
• Физика частиц и фундаментальные исследования
• Контроль электронных и рентгеновских пучков

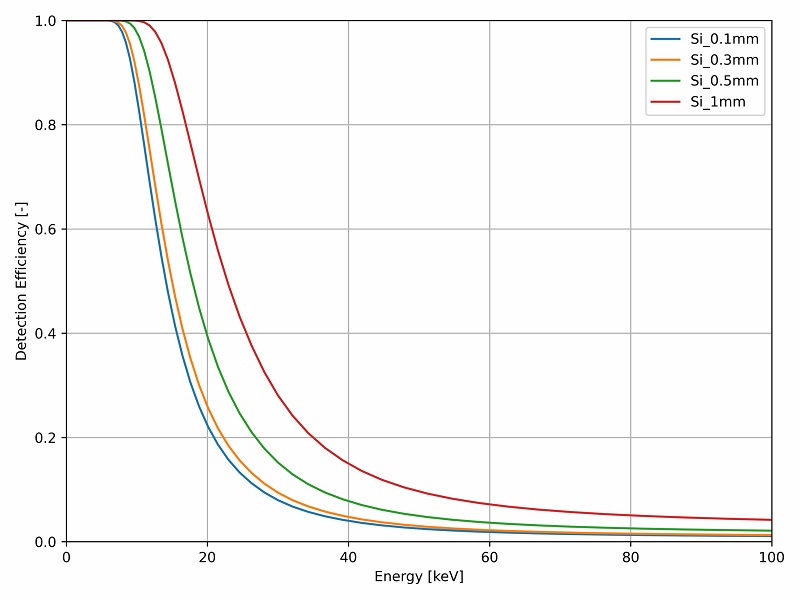

Доступные типы сенсоров

Кремниевый (Si) 100 мкм

• Типичный диапазон энергии фотонов: 3–20 кэВ
• Эффективность: почти 100 % <5 кэВ; быстро снижается >10 кэВ
• Применения:
• трекинг частиц
• мониторинг электронных/X-ray пучков
• регистрация низкоэнергетических частиц

Типичные области применения: биомедицинские исследования, электронная микроскопия, материаловедение материалов  низким атомным числом.

Кремниевый (Si) 300 мкм

• Диапазон энергии: 5–40 кэВ
• Эффективность: 100 % <8 кэВ; ~50 % при 15 кэВ
• Применение:
• рентгеновская визуализация и микро-КТ
• контроль лёгких механических и электронных компонентов
• исследования композитов, органики, биоматериалов
• трекинг фотонов и заряженных частиц

Отрасли: материаловедение, электроника, культурное наследие, радиационный мониторинг, XRD, CT

Кремниевый (Si) 500 мкм

• Диапазон энергии: 8–60 кэВ
• Эффективность: почти 100 % <10 кэВ, ~50 % при 17 кэВ
• Применение:
• рентгенография и микро-КТ среднеплотных объектов
• НК-контроль, внутренняя структура материалов
• анализ композитов и более плотных образцов
• трекинг частиц

Отрасли: промышленный НК-контроль, материаловедение, электроника, космические исследования

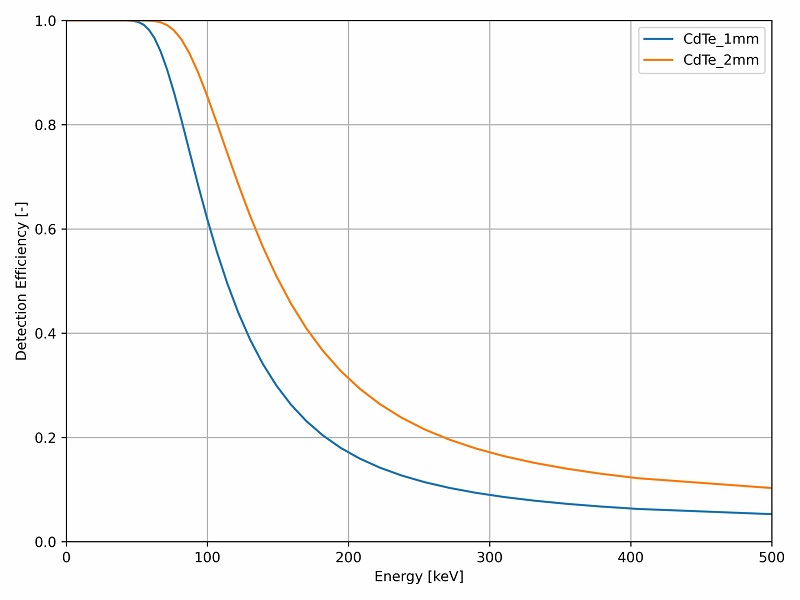

Теллурид кадмия (CdTe) 1000 мкм (1 мм)

• Диапазон энергии: 20–150 кэВ
• Эффективность: 100 % до ~80 кэВ, >50 % до ~120 кэВ
• Подходит для работы с плотными материалами: металлы, минералы, керамика
• Применение:
• высокоэнергетическая рентгеновская и гамма-визуализация
• промышленная радиография
• геология, минералогия
• спектроскопия высоких энергий и трекинг частиц

Отрасли: неразрушающий контроль, горнодобывающая промышленность, ядерные исследования, XRD, XRF, КТ

Технические характеристики
