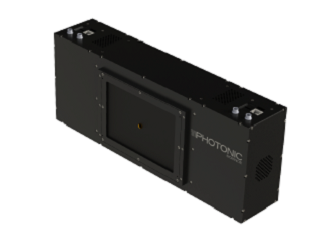

Рентгеновская камера Лауэ Photonic Science с высоким разрешением позволяет регистрировать цифровую дифракционную картину Лауэ с разрешением 2774 x 1843 пикселей и 14-битной оцифровкой.
Рентгеновский луч проходит через камеру и коллимируется диаметром менее 1 мм. Размер активной области такой же, как у пленки Polaroid, то есть 156 мм x 104.4 мм. Экспозицию от нескольких секунд до более 30 минут можно регулировать во время ручной или автоматической ориентации кристалла перед резкой. Сдвоенные структуры, возникающие во время роста кристаллов, могут быть обнаружены с использованием режима высокого разрешения. По запросу может быть предоставлена установка для микродифракции как для лабораторных, так и для синхротронных источников.
Обзор рентгеновских камер Photonic Science
|
Особенности: - Активная область: 155 x 105 мм; - 2 774 x 1 843 пикселей; - Регулируемая экспозиция: 1 мс до 35 минут; - Режим высокой точности: 18 бит; - Режим предпросмотра: 14 бит; - Режим автоматического вычитания фона;
- ПО обработки изображений. |
Применения: - Ориентация кристалла в реальном времени с точностью до 0.1 градуса; - Измерение разъюстировки до 0.5 градусов с помощью ПО PSEL; - Двухмерное картирование ориентации пластин поликристаллического кремния; - Высокопроизводительный скрининг образцов сапфира. Скриннинг образцов до 20 кг. |
Характеристики рентгеновских камер Лауэ Photonic Science:
|
Параметры |
Значения |
|
Материал детектора |
HgCdTe / CdTe GaAs InSb |
|
Оконные материалы и пьезо / ферроэлектрическая керамика |
Al203 Quartz LiNb03 |
|
Металлы и сплавы |
Вольфрам Молибден Никелевые сплавы |
|
Лазерные материалы |
YAGM LuAg KTP |
|
Тонкие пленки / полупроводниковые подложки |
AlN InP SiC |
|
Магнитные и сверхпроводящие материалы |
YBCO/BSCCO/HBCCO FeSe NbSn / NbTi |
|
Сцинтилляционные материалы |
BGO / LYSO CdWO4 BaF2/CaF2 |
Применения
|
Сапфир |
Карбид кремния |
|

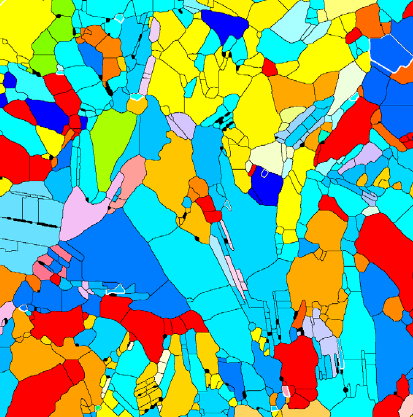

Двумерная карта ориентаций |

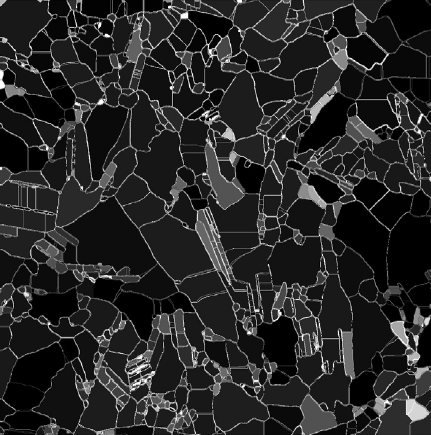

Поликристаллическая кремниевая пластина |
|

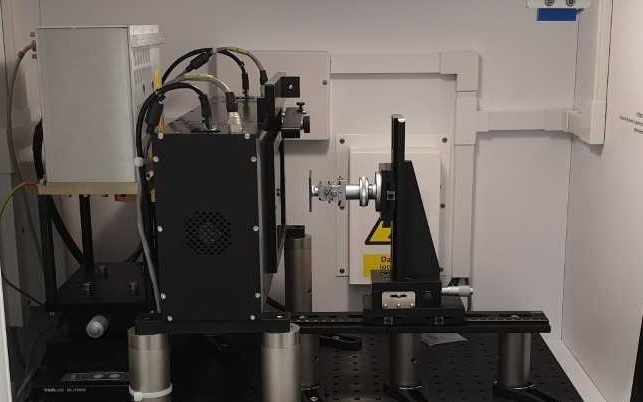

Стандартная установка |

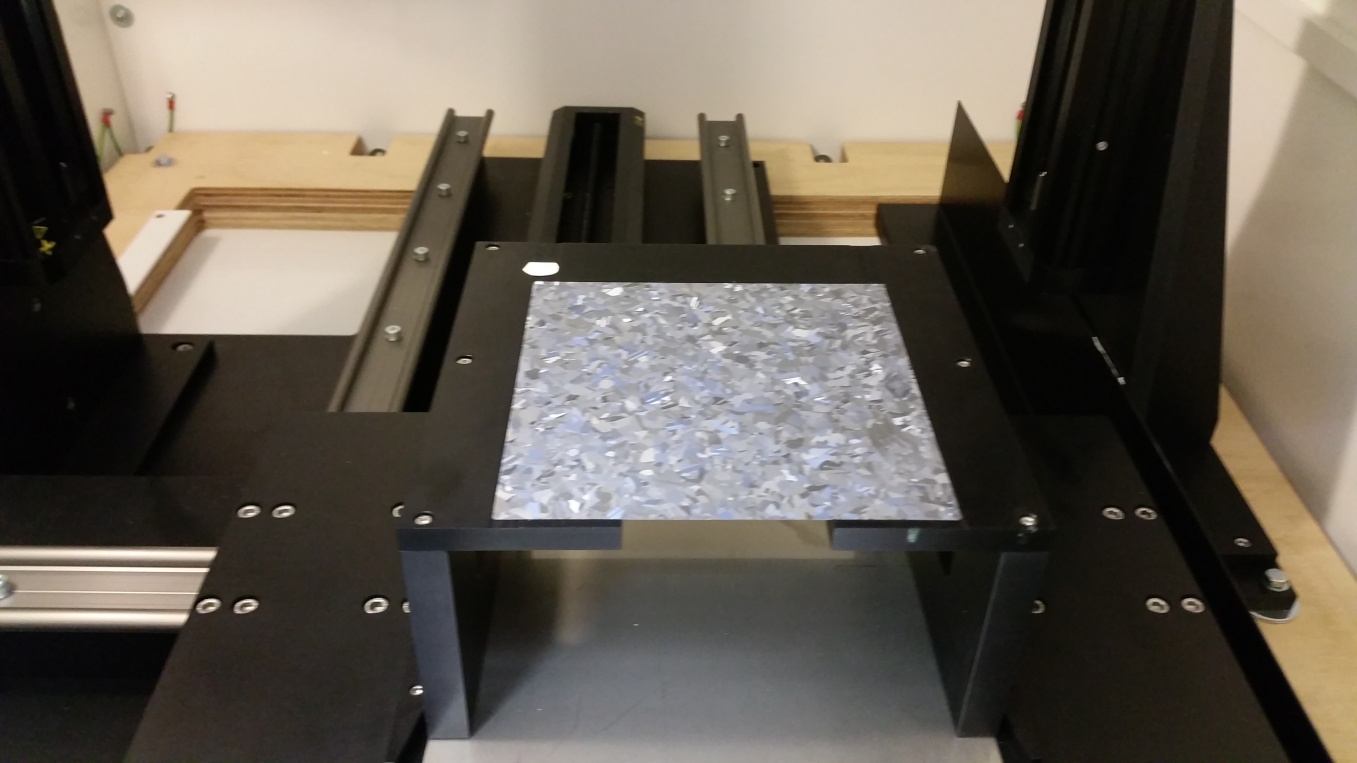

Сканер поликристаллических кремниевых пластин |
|
Тип сенсора
|
CMOS |
