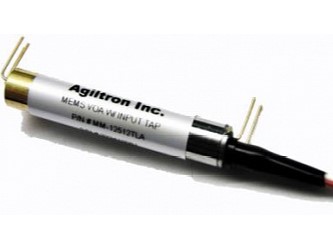

Серия оптических аттенюаторов etMEMS – это компактные устройства на базе микроэлектромеханического механизма. Компоненты отличаются высокой надежной и отличной производительностью и соответствуют международным стандартам Telcordia 1209 и 1221. Регулируемые оптические аттенюаторы серии etMEMS доступны в конфигурациях с нормально открытыми и нормально закрытыми контактами и с встроенным входным контролем напряжения. Устройства управляются с помощью электрического напряжения, прикладываемого к этим контактам.
Особенности:
- Диапазон рабочих длин волн: 700 - 1000 нм, 1260 - 1620 нм;
- Диапазон изменения затухания: 25 - 35 дБ;
- Тип волокна: MM.
Технические характеристики:
|
Параметр |
Мин. значение |
Тип. значение |
Макс. значение |
Ед. измерения |
|
Центральная длина волны |
700 - 1000 |
нм |
||
|
Вносимые потери |
|
0.6 |
1 |
дБ |
|
Потери, зависящие от мод |
0.2 |
0.5 |
дБ |
|
|
Потери, зависящие от длины волны |
0.4 |
0.7 |
дБ |
|
|
Диапазон изменения затухания |
25 |
30 |
35 |
дБ |
|
Разрешение затухания |
Непрерывное |
|||
|
Обратные потери |
20 |
25 |
|
дБ |
|
Время отклика |
|
3 |
6 |
мс |
|
Управляющее напряжение |
|
4.5 |
5.2 |
В |
|
Сопротивление |
80 |
100 |
Ом |
|
|
Оптическая мощность на выходе |
|
150 |
мВт |
|
|
Отклик (Tap) @850 нм |
5 |
10 |
15 |
мА/Вт |
|
Направленность (Tap) |
N/A или 20 |
дБ |
||
|
Зависимость отклика от длины волны (Tap) |
0.01 |
0.02 |
0.04 |
дБ/нм |
|
Зависимость отклика от температуры (Tap) |
0.1 |
дБ/°C |
||
|
Темновой ток (Tap) для PD |
5 |
нА |
||
|
Темновой ток (Tap) для APD |
0.05 |
нА |
||
|
Полоса пропускания (Tap) 3 дБ (частота отсечки) |
1 |
мГц |
||
|
Ёмкость (Tap) PD |
1.5 |
пФ |
||
|
Ёмкость (Tap) APD |
15 |
пФ |
||
|
Рабочая температура |
- 5 |
|
75 |
°C |
|
Температура хранения |
- 40 |
|
85 |
°C |
|

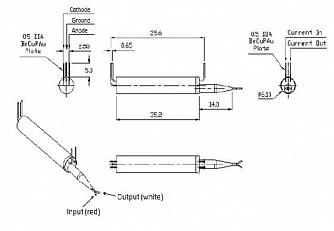

Габариты |
Ø6.1 X 35.2 |
мм |
||
Формирование артикула:
MTOA-2x1 X X X X X X X
|
Символ |
Обозначение |
|
X: Длина волны, нм |
850 |
|
1310 |
|
|
1550 |
|
|
1260-1620 |
|
|
L+C диапазоны |
|
|
Под заказ |
|
|
X: Выключенное состояние |
Прозрачное |
|
Непрозрачное |
|
|
X: Направленность |
Нет |
|
Есть |
|
|
Под заказ |
|
|
X: Тип волокна |
MM 50/125 |
|
MM 62.5/125 |
|
|
Под заказ |
|
|
X: Покрытие волокна, мкм |
Без покрытия |
|
900 |
|
|
Под заказ |
|
|
X: Длина волокна, м |
0.25 |
|
0.5 |
|
|
1 |
|
|
Под заказ |
|
|
X: Тип коннектора |
Без коннектора |
|
FC/PC |
|
|
FC/APC |
|
|
SC/PC |
|
|
SC/APC |
|
|
ST/PC |
|
|
LC |
|
|
Под заказ |
