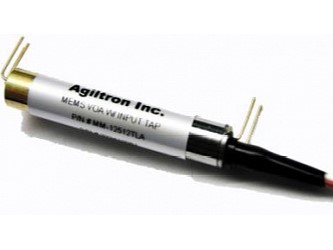

Серия оптических аттенюаторов etMEMS – это компактные устройства на базе микроэлектромеханического механизма. Компоненты отличаются высокой надежной и отличной производительностью и соответствуют международным стандартам Telcordia 1209 и 1221. Регулируемые оптические аттенюаторы серии etMEMS доступны в конфигурациях с нормально открытыми и нормально закрытыми контактами и с встроенным входным контролем напряжения. Устройства управляются с помощью электрического напряжения, прикладываемого к этим контактам.
Особенности:
- Диапазон рабочих длин волн: 1260-1360 нм или 1510-1620 нм;
- Диапазон изменения затухания: 25 - 30 дБ;
- Тип волокна: SM, PM.
Технические характеристики:
|
Параметр |
Мин. значение |
Тип. значение |
Макс. значение |
Ед. измерения |
|
Центральная длина волны |
1260 - 1360 или 1510 - 1620 |
нм |
||
|
Вносимые потери |
|
0.5 |
1 |
дБ |
|
Потери, зависящие от поляризации (только для SM) |
0.15 |
0.5 |
дБ |
|
|
Потери, зависящие от длины волны |
0.2 |
0.6 |
дБ |
|
|
Диапазон изменения затухания |
25 |
30 |
дБ |
|
|
Разрешение затухания |
Непрерывное |
|||
|
Коэффициент экстинции (только для PM) |
18 |
23 |
25 |
дБ |
|
Поляризационная дисперсия (только для SM) |
|
0.01 |
0.05 |
пс |
|
Обратные потери |
45 |
|
|
дБ |
|
Воспроизводимость |
|
|
0.1 |
дБ |
|
Время отклика |
|
3 |
6 |
мс |
|
Управляющее напряжение |
|
4.5 |
5.2 |
В |
|
Сопротивление |
80 |
100 |
120 |
Ом |
|
Оптическая мощность на выходе |
|
300 |
500 |
мВт |
|
Отклик (Tap) @1550 нм |
12 |
15 |
40 |
мА/Вт |
|
Направленность (Tap) |
N/A или 25 |
дБ |
||
|
Зависимость отклика от длины волны (Tap) |
0.010 |
0.013 |
0.02 |
дБ/нм |
|
Зависимость отклика от поляризации (Tap) |
0.02 |
0.10 |
0.25 |
дБ |
|
Зависимость отклика от температуры (Tap) |
0.01 |
дБ/°C |
||
|
Темновой ток (Tap) при смещении 5В @ 23°C |
0.2 |
1 |
нА |
|
|
Темновой ток (Tap) при смещении 5В @ 70°C |
30 |
70 |
нА |
|
|
Полоса пропускания (Tap) 3 дБ (частота отсечки) |
10 |
мГц |
||
|
Ёмкость (Tap) |
12 |
пФ |
||
|
Рабочая температура |
- 5 |
|
75 |
°C |
|
Температура хранения |
- 40 |
|
85 |
°C |
|

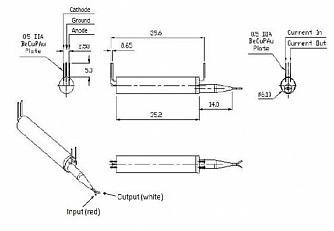

Габариты |
Ø6.1 x 35.2 |
мм |
||
Формирование артикула:
MMOA-2x1 X X X X X X X
|
Символ |
Обозначение |
|
X: Длина волны, нм |
1310 |
|
1550 |
|
|
1260-1620 |
|
|
L+C диапазоны |
|
|
Под заказ |
|
|
X: Выключенное состояние |
Прозрачное |
|
Непрозрачное |
|
|
X: Направленность |
Нет |
|
Есть |
|
|
Под заказ |
|
|
X: Тип волокна |
SMF-28 |
|
PM 1550 |
|
|
Под заказ |
|
|
X: Покрытие волокна, мкм |
Без покрытия |
|
900 |
|
|
Под заказ |
|
|
X: Длина волокна, м |
0.25 |
|
0.5 |
|
|
1 |
|
|
Под заказ |
|
|
X: Тип коннектора |
Без коннектора |
|
FC/PC |
|
|
FC/APC |
|
|
SC/PC |
|
|
SC/APC |
|
|
ST/PC |
|
|
LC |
|
|
Под заказ |
