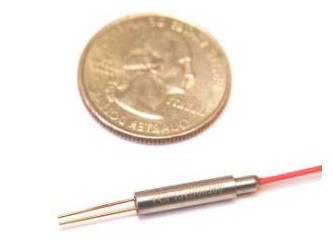

Серия оптических аттенюаторов etMEMS – это компактные устройства на базе электромеханического механизма. Компоненты отличаются высокой надежной и отличной производительностью и соответствуют международным стандартам Telcordia 1209 и 1221. Регулируемые оптические аттенюаторы серии etMEMS доступны в конфигурациях с нормально открытыми и нормально закрытыми контактами. Устройства управляются с помощью электрического напряжения, прикладываемого к этим контактам.
Особенности:
- Диапазон рабочих длин волн: 1310, 1480, 1550 нм;
- Диапазон изменения затухания: 25 - 30 дБ;
- Тип волокна: SM.
Технические характеристики:
|
Параметр |
Мин. значение |
Тип. значение |
Макс. значение |
Ед. измерения |
|
Центральная длина волны |
1310±50 |
1480±50 |
1550±50 |
нм |
|
Вносимые потери |
|
0.5 |
1 |
дБ |
|
Диапазон изменения затухания |
25 |
30 |
|
дБ |
|
Потери, зависящие от поляризации @10 дБ |
|
0.15 |
0.3 |
дБ |
|
Потери, зависящие от поляризации @20 дБ |
|
0.25 |
0.5 |
дБ |
|
Потери, зависящие от длины волны @10 дБ |
|
0.2 |
0.4 |
дБ |
|
Потери, зависящие от длины волны @20 дБ |
|
0.4 |
0.7 |
дБ |
|
Потери, зависящие от температуры @10 дБ |
|
0.4 |
0.7 |
дБ |
|
Потери, зависящие от температуры @20 дБ |
|
0.8 |
1.2 |
дБ |
|
Поляризационная дисперсия |
|
0.01 |
0.05 |
пс |
|
Обратные потери |
45 |
|
|
дБ |
|
Воспроизводимость |
|
|
0.1 |
дБ |
|

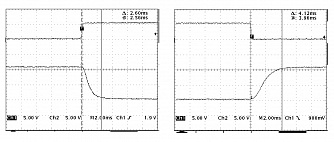

Время отклика |
|
3 |
6 |
мс |
|
Управляющее напряжение |
|
4.5 |
5.2 |
В |
|
Сопротивление |
|
100 |
|
Ом |
|
Энергопотребление |
|
80 |
130 |
мВт |
|
Оптическая мощность на выходе |
|
300 |
500 |
мВт |
|
Тип волокна |
|
Corning SMF28 |
|
|
|
Рабочая температура |
- 5 |
|
75 |
°C |
|
Температура хранения |
- 40 |
|
85 |
°C |
Формирование артикула:
TMOA-XX X X X X X X X
|
Символ |
Обозначение |
|
XX: Управляющее напряжение, В |
3.5 |
|
5 | |
|
Под заказ | |
|
X: Длина волны, нм |
1310 |
|
1550 | |
|
1260-1620 | |
|
S+L+C диапазоны | |
|
Под заказ | |
|
X: Выключенное состояние |
Прозрачное |
|
Непрозрачное | |
|
X: Корпус, мм |
Ø3.5 |
|
Ø6 | |
|
Под заказ | |
|
X: Тип волокна |
SMF-28 |
|
Под заказ | |
|
X: Покрытие волокна, мкм |
900 в кожухе |
|
Под заказ | |
|
X: Длина волокна, м |
0.25 |
|
0.5 | |
|
1 | |
|
Под заказ | |
|
X: Тип коннектора |
Без коннектора |
|
FC/PC | |
|
FC/APC | |
|
SC/PC | |
|
SC/APC | |
|
ST/PC | |
|
LC/PC | |
|
LC/APC | |
|
Под заказ |
