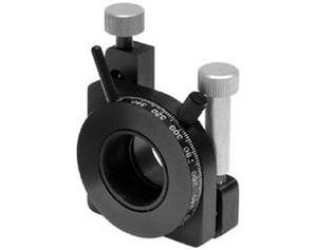

Регулируемый держатель поляризатора 5APH59T-1 позволяет юстировать поляризаторы по двум ортогональным осям. Держатель является гибридом серии T и держателей поляризаторов диаметром 1". Держатель подходит для оптических элементов диаметром 25.4 мм. Оптический элемент опирается на жесткие ребра и закрепляется фиксирующим кольцом. Полный оборот 360° проградуирован с шагом 2°. На платформе устанавливается съемный стержень, с помощью которого можно непрерывно вращать платформу на 360°, не затемняя апертуру. Стержень может быть использован в любом из четырех отверстий, расположенных по периметру.
Диапазон регулировки наклона ±2.5°. Регулировка осуществляется с помощью винтов из нержавеющей стали с шагом резьбы 0.25 мм. Винт прижимает шарик к жестким опорам, обеспечивая плавное функционирование и чувствительность 3 угловых секунды. Широкие ручки управления уменьшают нагрузку на пальцы. Оба винта идут от самого верха, предоставляя легкий доступ при размещении в плотном окружении других элементов. Для наклона платформа прижимается специально разработанной L-образной плоской пружиной, которая дает большую стабильность и исключает вынужденную поляризацию оптического элемента.
Три отверстия M4 по бокам основания и сзади позволяют крепить держатель в различных конфигурациях, например горизонтально или вертикально. Держатель легко крепится на стержнях для оправ и основаниях. Держатель изготовлен из алюминий с черным анодированным покрытием. L-образная пружина изготовлена из высококачественной нержавеющей стали.
Особенности:
- Наиболее компактный по размерам из держателей оптики диаметром 1";
- Регулировка наклона осуществляется сбоку от оптической оси;
- Идеально подходит для оптических схем с недостатком свободного места;
- Винты для регулировки с шагом резьбы 0.25 мм;
- Твердые вставки под винты;
- Стабилизирующая L-образная пружина;
- Подходит для оптических элементов до 10.5 мм толщиной;
- Наклон ±2.5°;
- Роликовый подшипник;
- Непрерывное вращение на 360° с возможностью фиксации;
- Горизонтальное и вертикальное крепление;
- Отверстия M4 для крепления с трех сторон.
Технические характеристики:
|
Параметр |
Значение |
|
Наклон |
±2.5° |
|
Чувствительность |
3 угловых секунды |
|
Вращение |
360° |
|
Цена деления шкалы |
2° |
|
Закрепляемый элемент | |
|
Диаметр |
25.4 мм |
|
Толщина |
10.5 мм |
|
Апертура |
23 мм |
