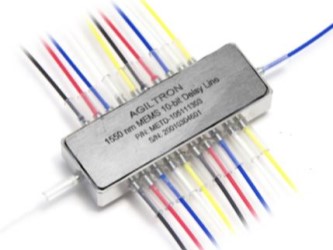

Оптическая линия задержки серии MEMS цифровым способом изменяет время задержки внутри оптоволокна в исключительно широком диапазоне (максимальная задержка) и с высокой точностью (бит). Она избирательно направляет оптический сигнал через N компонентов задержки, время задержки которых последовательно нарастает пропорционально второй степени. Поскольку каждый переключающий элемент позволяет сигналу либо пройти через оптоволоконную петлю, либо обойти её, можно ввести любое значение времени задержки T (с шагом ΔT), вплоть до максимального значения T. Это достигается с помощью заявленной для патентования конструкции MEMS, которая приводится в действие электрическим сигналом управления. Зафиксированное рабочее состояние сохраняет выбранный путь светового луча после отключения приводного сигнала.
Конструкция устройства соответствует самым насущным требованиям к коммутирующим устройствам – это высочайшая надёжность, устойчивость к вибрациям, и низкое энергопотребление. Линия задержки представляет собой законченный модуль со встроенным приводом.
Особенности:
- Диапазон длин волн от 780 до 2000 нм;
- Вносимые потери от 3 до 4.5 дБ;
- Обратные потери от 50 до 60 дБ.
Технические характеристики:
|
Параметр |
Мин. значение |
Тип.значение |
Макс. значение |
Ед. измерения |
|
Диапазон длин волн |
780 |
1550 |
2000 |
нм |
|
Вносимые потери |
- |
3 |
4.5 |
дБ |
|
Перекрёстные помехи |
40 |
50 |
- |
дБ |
|
Время коммутации (спад, нарастание) |
- |
2 |
10 |
мс |
|
Частота следования импульсов |
н |
- |
мк |
с |
|
Потери, зависящие от поляризации |
- |
0.1 |
0.2 |
дБ |
|
Поляризационная дисперсия |
- |
0.1 |
0.2 |
пс |
|
Обратные потери |
50 |
55 |
60 |
дБ |
|
Рабочая температура |
-5 |
- |
+70 |
°C |
|
Оптическая коммутируемая мощность |
- |
400 |
500 |
мВт |
|
Температура хранения |
-40 |
- |
+85 |
°C |
|
Размеры корпуса (Д x Ш x В) |
35 x 20 x 8.5 |
мм | ||
