        Регулируемая оптическая линия задержки MDL-003, до 100 пс

        Главная
        —
        Каталог продукции
        —
        Волоконная оптика
        —
        Оптоволоконные компоненты
        —
        Линии задержки
        —
        Линии задержки Luna
        —Регулируемая оптическая линия задержки MDL-003, до 100 пс

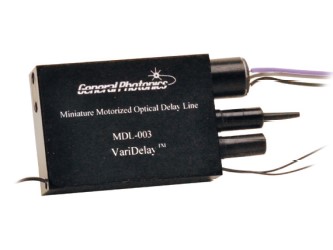

        Фото Регулируемая оптическая линия задержки MDL-003, до 100 пс
        Отправить запрос
        Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
        • Описание
        • Файлы для скачивания
        • Оплата
        • Доставка
        • Гарантия

        Электроприводная регулируемая оптическая линия задержки MDL-003 компании General Photonics обеспечивает низкие затраты, точную регулировку длины пути светового луча и широкие возможности сканирования задержки. Это дополнительное устройство к линейке продукции MDL специально разработано для использования в комплектном оборудовании при необходимости обеспечения длительного сканирования и малой рабочей зоны.

        Стандартное устройство имеет диапазон задержки 100 пс. Также возможна установка внутреннего зеркала, которое обеспечивает двойное прохождение света через устройство, что приводит к удвоению диапазона задержки. Шаговый электродвигатель и двухпозиционные датчики обеспечивают высокоточное управление задержкой.

        Низкие вносимые потери и высокая надёжность делают это устройство идеальным для встраивания в системы оптической когерентной томографии (OCT), в сетевое оборудование и контрольно-измерительные приборы для точного контроля длины пути оптического луча или для временной синхронизации. Миниатюрная плата управления может поставляться в качестве дополнительной принадлежности.

        Особенности:

        - Компактность;

        - Малые вносимые потери;

        - Высокая стабильность;

        - Высокая надёжность;

        - Низкая стоимость.

        Применения:

        - Оптическая когерентная томография (OCT);

        - Оптический анализ спектра Фурье;

        - Оптическая интерферометрия;

        - Создание и измерение задержки;

        - Оптическое мультиплексирование по времени (OTDM);

        - Оптоволоконные датчики.

        Технические характеристики:

        Параметр

        Значение

        Ед. измерения

        Рабочая длина волны

        SM: от 1260 до 1650

        нм

        PM: 1310 ±50 или 1550 ±50

        Диапазон оптической задержки

        От 0 до 100 с однократным проходом

        пс

        Разрешение оптической задержки

        30 с однократным проходом на максимальной скорости

        мкм

        Точность оптической задержки

        ±40 с однократным проходом на максимальной скорости

        мкм

        Стабильность оптической задержки

        ±40 с однократным проходом на максимальной скорости

        мкм

        Вносимые потери

        1

        дБ

        Отклонения вносимых потерь

        ±0.3 по всему диапазону

        дБ

        PDL (потери, зависящие от поляризации)

        0.15

        дБ

        Обратные потери

        55

        дБ

        Коэффициент поглощения

        > 18 для модели PM

        дБ

        Скорость привода

        50 (с однократным проходом) макс.

        пс/с

        Мощность разрушения оптического материала

        100

        мВт

        Электрический интерфейс

        Приводной 2-х фазный сигнал шагового электродвигателя

        -

        2 соединения для датчиков

        Рабочая температура

        От 0 до +50

        °C

        Температура хранения

        От -20 до +60

        °C

        Тип оптоволокна

        SMF-28 или оптоволокно PM Panda

        -

        Размеры (Д x Ш x В)

        2 x 1.4 × 0.55

        дюйм

        Галерея
        1 фото —
        1/1 —
        Фото Регулируемая оптическая линия задержки MDL-003, до 100 пс
        Фото Регулируемая оптическая линия задержки MDL-003, до 100 пс
        Для доступа к файлам требуется Авторизация
        Спецификация к MDL-003
        465.5 Кб

        Оплата продукции производится по безналичному расчету на основании счета либо договора поставки. Компания АЗИМУТ ФОТОНИКС принимает участие в конкурсных торгах (электронных аукционах) на выполнение заказов от бюджетных организаций. Для бюджетных организаций предусмотрена работа с частичной предоплатой в рамках договоров по ФЗ.

        Доставка оборудования и компонентов во все регионы России осуществляется транспортными компаниями (Major Express, Гарантпост, СДЭК) с обязательным соблюдением требований к транспортировке и хранению, также возможен самовывоз из нашего офиса в Москве. Условия отправки груза в страны СНГ и ЕАЭС необходимо уточнять отдельно у специалистов нашей компании.

        Все поставляемое нами оборудование обеспечивается официальной гарантией производителей с отправкой на ремонт и замену. Как правило, срок гарантии – 1 год.
