Электроприводная регулируемая оптическая линия задержки компании General Photonics обеспечивает точную регулировку длины пути светового луча до 560 пс, с однократным проходом. Приводится в действие электродвигателем постоянного тока со встроенным кодовым датчиком, линия задержки MDL-002 обеспечивает разрешение менее 0.3 мкм (1 полная шкала).
Новейшая конструкция механизма движения гарантирует долговечность при длительной непрерывной работе. Малые вносимые потери и высокая надёжность делают это устройство идеальным для встраивания в системы оптической когерентной томографии (OCT), в сетевое оборудование и контрольно-измерительные приборы, для точного контроля длины пути оптического луча, или для временной синхронизации.
Прибор MDL-002 может поставляться в трёх конфигурациях:
- Единым блоком в виде настольного лабораторного измерительного прибора;

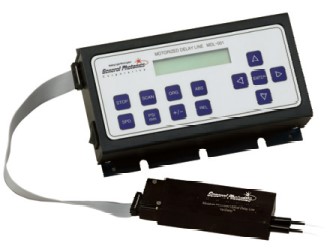

- С раздельной оптической головкой и панелью управления для удобства встраивания в другое оборудование;
- В виде комплексного оборудования с миниатюрной платой управления.
Все три варианта допускают дистанционное управление от ПК или микропроцессора через интерфейс RS-232. Линия задержки может поставляться как в исполнении с однократным проходом, так и с оптоволоконными выводами PM.
Особенности:- Компактность; - Высокое разрешение; - Малый люфт; - Малые вносимые потери; - Высокая стабильность; - Самое высокое соотношения задержки к длине; - Длительная задержка: более 560 пс. |
Применения:- Оптическая когерентная томография (OCT); - Оптический анализ спектра Фурье; - Оптическая интерферометрия; - Создание и измерение задержки; - Оптическое мультиплексирование по времени (OTDM); - Оптоволоконные датчики. |
Технические характеристики:
|
Параметр |
Значение |
Ед. изм. | |
|
Рабочая длина волны |
SM: от 1260 до 1650 |
1060 ±50 |
нм |
|
PM или с двойным проходом: 1310 ±50 или 1550 ±50 | |||
|
Диапазон оптической задержки |
0 – 330 (модель с однократным проходом) |
0 – 330 (модель с однократным проходом) |
пс |
|
0 – 560 (модель с однократным проходом) |
0 – 560 (модель с однократным проходом) | ||
|
0 – 1120 (модель с двойным проходом) |
- | ||
|
Точность позиционирования |
±3 (с однократным проходом) |
±3 (с однократным проходом) |
мкм |
|
±6 (с двойным проходом) | |||
|
Стабильность позиционирования |
±3 (с однократным проходом) |
±3 (с однократным проходом) |
мкм |
|
±6 (с двойным проходом) | |||
|
Вносимые потери |
1 номинал (с однократным проходом) |
1.5 номинал (с однократным проходом) |
дБ |
|
1.5 номинал (с двойным проходом) | |||
|
Отклонения вносимых потерь |
±0.3 по всему диапазону для моделей 330 пс |
±0.3 по всему диапазону для моделей 330 пс |
дБ |
|
±0.5 по всему диапазону для модели 560 пс |
±0.5 по всему диапазону для модели 560 пс | ||
|
±0.7 по всему диапазону для модели 1120 пс |
- | ||
|
Разрешение оптической задержки |
0.3 или 1 полная шкала на отсчёт кодового датчика (с однократным проходом) |
мкм | |
|
0.6 или 2 полных шкалы на отсчёт кодового датчика (с двойным проходом) | |||
|
PDL (потери. зависящие от поляризации) |
0.1 макс. для оптоволокна с однократным режимом |
дБ | |
|
Обратные потери |
50 |
дБ | |
|
Коэффициент поглощения |
> 18 для модели PM |
дБ | |
|
Мощность разрушения оптического материала |
300 |
мВт | |
|
Электропитание |
12 В постоянного тока / 1A макс. |
- | |
|
Режим управления |
Клавиатура на панели и интерфейс RS-232 |
- | |
|
Дисплей |
2 x 16 знаков жидкокристаллический экран |
- | |
|
Рабочая температура |
От 0 до +40 |
°C | |
|
Температура хранения |
От -20 до +60 |
°C | |
|
Тип оптоволокна |
SMF-28 или оптоволокно PM Panda |
HI1060 или оптоволокно PM 980 Panda |
- |
|
Размеры (блок управления/исполнение единым блоком) Д × Ш × В |
7 × 4 × 1.6 для моделей 330 пс |
7 × 4 × 1.6 для моделей 330 пс |
дюйм |
|
9 × 4.4 × 1.6 для моделей 560 пс или 1120 пс |
9 × 4.4 × 1.6 для моделей 560 пс | ||
|
Размеры (оптическая головка) Д × Ш × В |
5.20 x 1.46 × 0.7 для моделей 330 пс |
5.20 x 1.46 × 0.7 для моделей 330 пс |
дюйм |
|
6.18 x 1.46 x 0.7 для моделей 560 пс или 1120 пс |
6.18 x 1.46 x 0.7 для моделей 560 пс | ||
|
Размеры (плата микропроцессора) Д × Ш × В |
2.56 × 2.56 × 0.85 |
дюйм | |
Модели:
MDL-002-X-XX-XX-XX-XXXX
|
Код |
Характеристика |
|
X: Конфигурация |
Интегрированная |
|
Удаленное управление/стандартный контроллер | |
|
Удаленное управление/миниконтроллер | |
|
XX: Длина волны, нм |
1060 |
|
1310 | |
|
1550 | |
|
1310 и 1550 | |
|
XX: Временная задержка, пс |
330 |
|
560 | |
|
1120 | |
|
XX: Тип волокна |
SM |
|
PM Panda | |
|
XXXX: Тип коннектора |
Под заказ |
|
FC/PC | |
|
FC/APC | |
|
SC/PC | |
|
SC/APC | |
|
Отсутствует |
