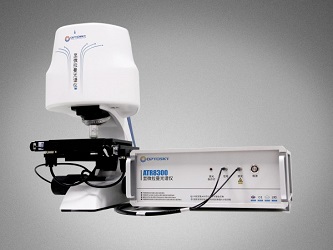

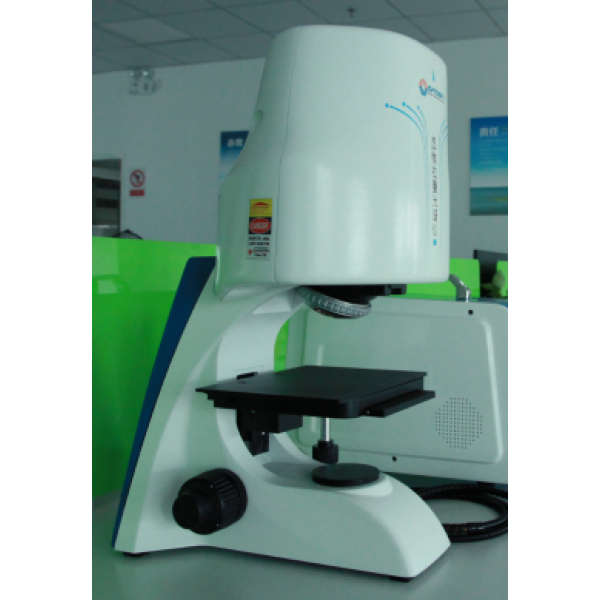

Миниатюрный рамановский микроскоп Optosky ATR8300AF сочетает в себе преимущества микроскопа и рамановского спектрометра. Данная модель имеет автофокусировку, что позволяет увидеть микро- или макрообласть исследуемого объекта одним кликом мышки. Как только одно точное местоположение визуализируется, исследователь может обнаружить рамановские сигналы при различных состояниях поверхности, и синхронизированное картографическое изображение может быть интуитивно отображено на экране одним щелчком мыши, что обеспечивает большое удобство для обнаружения микро- или макрообластей образцов. Можно совмещать уникальную запатентованную систему сопряженной фокусировки (конфокальной) с точным алгоритмом обработки изображений, что позволяет анализировать очень небольшую область выборки, а также требует минимального обучения и обслуживания оператором, что приводит к однозначным результатам, а не только к полученным спектрам.
ATR8300AF оснащен специально изготовленным объективом и лазерный пучок на образце имеет размер, очень близкий к дифракционному пределу. Информация о фокусе может отображаться на экране точно и интуитивно, с помощью камеры с разрешением 3 Мп. Такое преимущество улучшает качество спектров комбинационного рассеяния света и преодолевает ограничения рамановских систем, где фокальная плоскость, для получения сигнала рассеянного света, немного выше или ниже плоскости формирования изображения.
ATR8300AF работает стабильно, не перемещая компоненты переключателя оптического пути. Следовательно, это предотвращает потерю сигнала на оптическом пути при формировании изображения и получается оптимизированный сигнал, путем отделения изображения, сформированного посредством получения сигнала рассеянного света.
Технические характеристики КР микроскопа ATR8300AF Optosky:
|
Параметры |
Значение |
|
Спектральное разрешение, см-1 |
5 |
|
Спектральный диапазон, см-1 |
200-3800, 150-2600 (доступна под заказ модель до 50 см-1) |
|
Теплостойкость, при 10-40оС |
Спектральный сдвиг менее 1 см-1 |
|
Детектор |
ПЗС-матрица, 2048 пикселей, TEC-охлаждение |
|
Отношение «сигнал/шум» |
> 5000:1 |
|
Размер пикселя, мкм |
14х50 |
|
Камера микроскопа |
3 Мп/5 Мп |
|
Надежность спектра |
σ/μ <0,5% (за 8 часов) |
|
Динамический диапазон |
10000:1 |
|
Фокусировка |
Сопряженный фокус |
|
Диаметр лазерного пучка, мкм |
> 1 |
|
Стабильность работы лазера |
σ / μ <± 0,2% |
|
Ширина лазерной линии, нм |
0,1 |
|
Интерфейс |
USB2.0 |
Регистрация спектров
Рисунок 1. ATR8300 зарегистрировал спектр ацетонитрила
Рисунок 2. ATR8300, 1 эксперимент. Слева – изображение исследуемой области, справа – КР спектр
Рисунок 3. ATR8300, 2 эксперимент. Слева – изображение исследуемой области, справа – КР спектр
Рисунок 4. ATR8300 зарегистрировал спектр спирта (500 мВт, время интеграции 1 с)
Разрешение
Рисунок 5. КР-спектр тайленола, детализация в области колебаний 1610/1615 см-1
Рисунок 6. КР-спектр бензина 93, детализация в области колебаний 723/732/742 см-1
Надежность
Рисунки 7 и 8 показывают стабильность температуры при измерениях ATR8300, которая сохраняется более одного часа (рисунок 8) для каждого температурного значения, в диапазоне 5-40оС. Измеряется образец ацетонитрила, частотный сдвиг менее 1 см-1 (рисунок 7) и изменение интенсивности пика, менее 10% (рисунок 8).
Рисунок 7. Стабильность при изменении температуры ATR8300
Рисунок 8. Изменение интенсивности ATR8300
Работа с КР микроскопом Optosky
Часто задаваемые вопросы
Вопрос: Что делать, когда при запуске спектрометра, он не обнаруживается на ПК?
Выйдите из программного обеспечения OptoSpectra_for_RAMAN_v1.71. Пользователь должен установить драйвер STM32 USB на соответствующий порт. Путь к драйверу: «\ Installation Package \ USB to Serial Driver \ dpinst_x86.exe». После установки драйвера USB на соответствующий порт повторно запустите программу OptoSpectra_for_RAMAN_v1.71.exe и найдите порт, соответствующий спектрометру, в открытом порту устройства.
Вопрос: Регистрация спектра проходила довольно долго. Почему нет результата?
Проверьте, не установлено ли время интегрирования слишком большим или установлено слишком большое среднее количество повторов. Если установка вручную не осуществляется в течение длительного времени,кабельное соединение может быть ослаблено, что приведет к прерыванию связи. Повторно подключите USB-кабель, кабель питания и т.д. Переустановите драйвер, проверьте, правильно ли подключено устройство.
Вопрос: Невозможно выбрать настройку области регистрации.
Вам нужно выбрать место, в котором будут проходить измерения перед каждым запуском. Независимо от того, какую версию ATR8300 Вы приобрели, если вы покупаете ATR8300-BS или ATR8300-AF, вы можете выбрать точку по своему желанию, каждый раз, когда вы кликаете ее. Если область выбрана с использованием этих двух инструментов, регистрация будет непрерывно идти в одной и той же точке.
Перед первым детектированием необходимо сначала установить параметры регистрации, в зависимости от степени прожига образца лазером, чтобы установить соответствующую мощность лазера и время интегрирования (например: для биологических, черного цвета, легко поглощающих образцов должна быть установлена нижняя мощность лазера (возбуждение на 785 нм)). Рекомендуется, чтобы при длине волны 785 нм мощность была менее 50 мВт, а при длине волны возбуждения 532 нм должна составлять 15 мВт или менее. Для образцов, которые легко прожечь и имеют низкий рамановский сигнал, рекомендуется использовать более низкую мощность лазера с более длительным временем интегрирования.
Вопрос: Почему программное обеспечение не может контролировать установку образца и автофокус?
ATR8300-BS и ATR8300-AF недоступны для использования с позиционированием образца, в то время как ATR8300-BS не поддерживает автофокусировку. Вы не можете управлять образцом с ATR8300-MP. Вы можете проверить, является ли значение настройки шага маленьким (шаг: 2000 - один оборот). Убедитесь, что образец зафиксирован, попробуйте выключить прибор и программное обеспечение, и снова подключите линию DB25 (белый толстый кабель), снова откройте прибор и программное обеспечение.
При автофокусировке рекомендуется вручную настроить положение образца в положении (точку) фокусировки, что может значительно сократить время автофокусировки. Если Вы используете образец с неровной поверхностью, это также снизит точность автофокуса.
|
