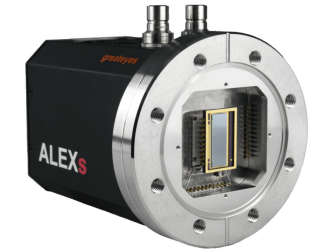

Компания Greateyes представляет новую серию камер ALEX для задач спектроскопии в VUV (вакуумное УФ излучение), EUV (экстремальное УФ излучение), мягком и жестком рентгеновском диапазоне. В данных компактных камерах объединены малошумящая электроника и технология сверхглубокого охлаждения.
Пользователь может выбирать из нескольких скоростей считывания при поддержании частоты от 50 кГц до 5 МГц. Истинное 18-битное аналого-цифровое преобразование позволяет использовать полный динамический диапазон ПЗС-матрицы для обеспечения максимальной производительности и высокого значения отношения сигнал/шум. ALEX идеально подходит для детектирования очень слабых интенсивностей сигнала, где низкий уровень шума имеет первостепенное значение. Камеры ALEX предлагают беспрецедентные возможности для ваших измерений.
Особенности:- Высокая квантовая эффективность; - Термоэлектрическое охлаждение: -100 °C; - 18-битное аналого-цифровое преобразование - Считывание с частотой на уровне МГц; - Компактные размеры. |
Применения:- Мягкая рентгеновская спектроскопия; - Плазменная эмиссионная спектроскопия; - Спектроскопия с высоким уровнем гармоник; - NEXAFS-спектроскопия; - Резонансное неупругое рассеяние рентгеновских лучей. |
Преимущества:
- Глубокое термоэлектрическое охлаждение до -100 °C. Низкий уровень темнового тока для детектирования слабых сигналов;
- GigE & USB 3.0 интерфейсы. Удаленное или местное управление;
- Высокая скорость считывания: до 5 МГц. Высокая скорость кадров в сочетании с малошумящей электроникой;
- Высокая квантовая эффективность: до 98%. Высокая чувствительность сенсора;
- Коэффициент усиления задается пользователем. Возможность сбалансировать характеристики камеры для получения оптимального отношения сигнал/шум и динамического диапазона;
- Гибкое программное обеспечение. ПО камеры и SDK.
Общая спецификация:
|
Параметры |
Значения |
|
Частота считывания |
50 кГц, 250 кГц, 1 МГц, 3 МГц (5 МГц для режима визуализации) |
|
Разрешение АЦП |
18 бит |
|
Линейность |
лучше 99% |
|
Толщина эпитаксиального слоя CCD |
Стандарт: 15 мкм, модели с глубоким обеднением (DD): 40 мкм |
|
Типы фланцев |
ISO-F DN63, CF DN63, CF DN100, CF DN160 |
|
Работа в вакууме |
С CF фланцем: 10-10 мбар (сверхглубокий вакуум) |
|
Температура прогрева |
макс. +80 °C |
|
Фланец – фокальная плоскость |
6 мм для CF DN63, 8 мм для CF DN100 (возможна кастомизация) |
|
Охлаждение CCD |
От -100 °C до +20 °C, принудительное воздушное или жидкостное охлаждение |
|
Мониторинг температуры |
2 терморезистора на CCD сенсор и термоэлектрический охладитель (горячая сторона) |
|
Интерфейс |
Gigabit Ethernet, USB 3.0 |
|
Программное обеспечение |
ПО greateyes Vision для Windows 7 / 10 |
|
SDK и драйверы |
DLL для Windows; LabVIEW, EPICS, Linux, Python, Tango драйвер (опционально) |
|
Сигналы интерфейса TTL |
Выходной сигнал синхронизации, выходной сигнал затвора, входной сигнал внешнего триггера |
|
Условия эксплуатации |
Температура: 0°C - 35°C (окр. ср.), относительная влажность <80% (без конденсата) |
|
Источник питания |
80-264 В AC (115/230), 47-63 Гц (50/60), макс. 1.1 A (230 В AC), 1.9 A (115 В AC) |
|
Сертификация |
CE |
|
Габаритные размеры |
8.3 см × 10.0 см × 10.9 см (Ш × В × Д, корпус) |
|
Вес |
2.9 кг (с CF DN63 фланцем) |

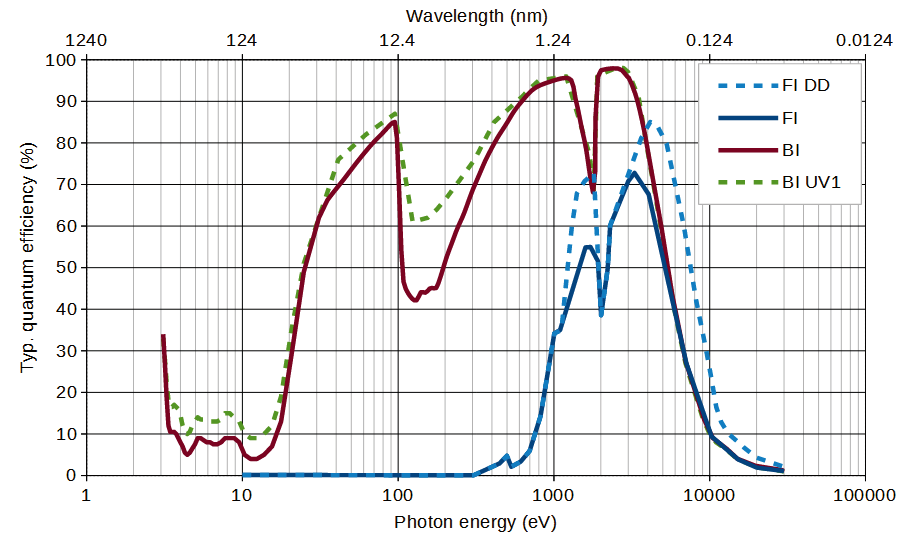

График зависимости энергии фотона от квантовой эффективности
Технические характеристики:
|
Модель |
ALEX-s 1k256 |
ALEX-s 2k512 | ||
|
Сенсоры |
FI, FI DD, BI UV1 |
FI, BI, BI UV1 | ||
|
Формат матрицы |
1024 × 255 |
2048 × 515 | ||
|
Область визуализации |
26.6 мм × 6.7 мм |
27.6 мм × 6.9 мм | ||
|
Размер пикселя |
26 мкм × 26 мкм |
13.5 мкм × 13.5 мкм | ||
|
Полная емкость |
500 ke¯ / 700 ke¯ (DD) |
100 ke¯ | ||
|
Шум считывания (e-) при 50 кГц при 1 МГц при 3 МГц |
FI 4.2 12.0 25.0 |
BI 6.0 13.1 26.0 |
DD 5.4 12.3 25.0 |
3.5 6.8 10.7 |
|
Темновой ток при -100°С |
0.0004 e¯/пиксель/с 0.005 e¯/пиксель/с (DD) |
0.00025 e¯/пиксель/с | ||
|
Коэффициент усиления (выбирается пользователем): Стандартный Высокая емкость |
0.4 отсчетов/e¯ – |
1 отсчетов /e¯ 0.34 отсчетов /e¯ | ||
|
Тип сенсора |
Передняя подсветка (FI), задняя подсветка (BI), с глубокообедненным слоем с подавлением эффекта интерференции (DD), антиотражающее покрытие, работающее в УФ области спектра (UV1) | |||
|
Точность изготовления |
Класс 0 и класс 1 (стандарт), как указано производителем | |||
Типы фланцев:
|
Артикул |
Описание |
|
CF1 |
Герметичный по кромке фланец CF DN63 с резьбовыми отверстиями |
|
CF2 |
Герметичный по кромке фланец CF DN100 со сквозными отверстиями |
|
CF4 |
Вращающийся герметичный по кромке фланец CF DN100 со сквозными отверстиями |
Аксессуары и программное обеспечение:
|
Артикул |
Описание |
|
А) Аксессуары для визуализации | |
|
GE-SR35 |
Затвор 35 мм, включающий модуль драйвера затвора (совместим с CF DN100 или большим) |
|
GE-AE01 |
Дополнительный фланец CF DN63 с окном из бериллия, MgF2, UVFS или других материалов; может быть герметизирован с фланцем камеры, с портом для внешнего вакуумного насоса; позволяет независимо использовать ALEX в воздухе |
|
Б) Аксессуары для повышения эффективности охлаждения | |
|
GE-CR01 |
Компактное жидкостное охлаждение с циркуляцией хладагента при комнатной температуре для глубокого охлаждения камеры |
|
GE-CR02 |
Чиллер с рециркуляцией воды, ПИД-регулирование с температурами от -5 °C до 30 °C для сверхглубокого охлаждения камеры |
|
C) Комплект для разработки программного обеспечения (SDK) и драйверы | |
|
GE-LX01 |
SDK для Linux (основан на C/C++) |
|
GE-PYT01 |
Драйвер Python |
|
GE-LAB01 |
Драйвер LabVIEW |
|
GE-EP |
Драйвер EPICS |
|
GE-TAN |
Драйвер Tango |

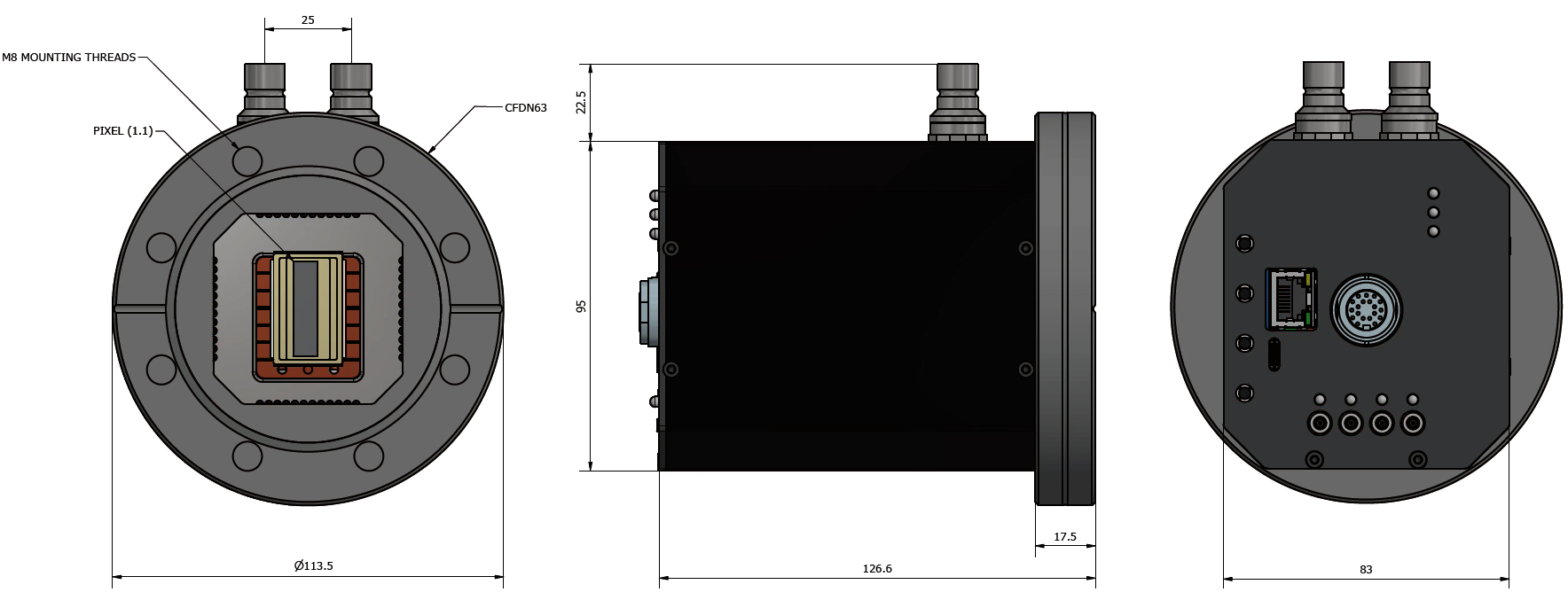

Схема камеры
В комплекте:
|
Артикул |
Описание |
|
GE-VI01 |
Программное обеспечение Greateyes Vision для Windows |
|
GE-SDK01 |
SDK для Windows (основан на C/C++) |
|
GE-USB3m3 |
Кабель USB 3.0 A – USB C, 3 м |
|
GE-GigE10m |
Кабель Ethernet, 10 м |
|
GE-StoB2m |
Кабель SMB – BNC, 2 м (2 шт.) |
|
GE-POW01 |
Источник питания с кабелем |
|
GE-ManCam |
Руководство пользователя |
