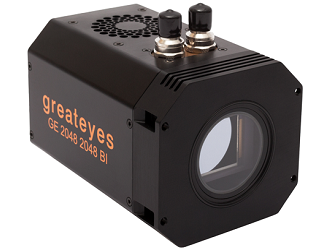

Высокочувствительные ПЗС камеры компании Greateyes изготовлены с использованием инновационных технологий и ноу-хау. На данный момент в ассортименте компании Greateyes более 20 научных ПЗС камер, которые хорошо зарекомендовали себя в таких применениях как спектроскопия и визуализация в ультрафиолетовой, видимой, а также в ближней инфракрасной областях спектра. За счет очень высокой чувствительности матриц, малошумящей электроники, а также дополнительного охлаждения ПЗС матриц, научные ПЗС камеры Greateyes позволяют регистрировать очень слабые сигналы в спектроскопии и визуализации. Высокочувствительные ПЗС камеры компании Greateyes являются самыми компактными камерами в своем роде на рынке. Кроме того камеры Greateyes отличаются высокой вариативностью - клиент может выбрать размеры, технологию, а также покрытие ПЗС матриц из широкого ассортимента, что позволяет подобрать научную ПЗС камеру, максимально подходящую под конкретное приложение спектроскопии или визуализации.
Полнокадровые ПЗС матрицы, на основе которых изготовлены высокочувствительные ПЗС камеры компании Greateyes, интегрированы в герметичные вакуумные камеры с многостадийным Пельтье охлаждением и единственным входным окном. ПЗС камеры Greateyes обеспечивают широкий спектр функциональных возможностей, включая адаптивную систему биннинга (объединение пикселей), различные триггеры срабатывания и синхронизации. Кроме того нулевая линия (в спектроскопии, горизонтальная линия, соответствующая отсутствию сигнала) и температуры камеры и ПЗС матрицы регулируются посредством фирменного программного обеспечения.
Особенности:
- компактные размеры;
- адаптивная система биннинга;
- квантовая эффективность (QE) до 98%;
- полная ёмкость пикселя до 700 000 e- /для широкоформатных камер до 150. 000 e-;
- регулируемая с помощью программного обеспечения нулевая линия;
- дополнительное охлаждение до -80°C;
- шум считывания от 2.4 e-;
- контроль температуры камеры и ПЗС матрицы;
- динамический диапазон камер - 16 бит;
- широкий ассортимент - более 20 различных моделей камер;
- запатентованный дизайн камер с единственным входным окном;
- фирменное программное обеспечение;
- SDK, Labview, а также EPICS драйвера;
- внешний триггер, затвор, возможность синхронизации сигналов;
- принудительное воздушное и водяное охлаждение.
Технические параметры высокочувствительных ПЗС камер на УФ, видимый и ИК диапазоны:
|
Параметр |
Модель ПЗС камеры | ||||
|
GE 1024 1024 |
GE 1024 256 |
GE 2048 512 |
GE 2048 2048 FI, GE 2048 2048 BI, GE 2048 2048 BI MID, GE 2048 2048 BI BR |
GE 2048 2048 BI UV3, GE 2048 2048 DD NIR | |
|
Формат матрицы |
1024 x1024 |
1024 x 256 |
2048 x 512 |
2048 x 2048 |
2048 x 2048 |
|
Размер матрицы |
13.3 мм x 13.3 мм |
26.6 мм x 6.7 мм |
27.6 мм x 6.9 мм |
27.6 мм × 27.6 мм |
27.6 мм × 27.6 мм |
|
Размер пикселя |
13 мкм x 13 мкм |
26 мкм x 26 мкм |
13.5 мкм x 13.5 мкм |
13.5 мкм x 13.5 мкм |
13.5 мкм x 13.5 мкм |
|
Полная емкость пикселя |
100.000 eˉ (для моделей DD*:120 000 eˉ) |
500.000 eˉ (для моделей DD*:700 000 eˉ)
|
100 000 eˉ |
100 000 eˉ |
150 000 eˉ |
|
Емкость регистра |
150 000 eˉ |
1 000 000 eˉ |
150 000 eˉ |
1 000 000 eˉ |
1 000 000 eˉ |
|
Темновой ток при -80°C |
0.0003 eˉ/пиксель/сек (для моделей DD*: 0.017 eˉ/пиксель/сек) |
0.0005 eˉ/пиксель/сек (для моделей DD*: 0.08) |
0.0003 eˉ/пиксель/сек |
0.0003 eˉ/пиксель/сек |
0.05 eˉ/пиксель/сек |
|
Чувствительность |
0.8 отсчётов /eˉ |
0.8 отсчётов /eˉ |
0.8 отсчётов /eˉ |
0.8 отсчётов /eˉ |
0.8 отсчётов /eˉ |
|
Толщина эпитаксиального слоя |
|
|
|
15 мкм |
15 мкм (для моделей DD*: 40 мкм) |
|
Динамический диапазон |
50.000:1 |
125.000:1 |
33.333:1 |
33.333:1 |
50.000:1 |
|
Рабочий отрезок камеры |
10.6 мм |
10.6 мм |
10.6 мм |
13.5 мм |
13.5 мм
|
|
Разрядность АЦП (скорость считывания) |
14 бит (10 МГц), 16 бит (3 МГц) |
14 бит (10 МГц), 16 бит (3 МГц) |
14 бит (10 МГц), 16 бит (3 МГц) |
14 бит (10 МГц), 16 бит(3 МГц) |
14 бит (10 МГц), 16 бит (3 МГц) |
|
Габаритные размеры |
6.2 см x 10.0 см x 12.6 см |
6.2 см x 10.0 см x 12.6 см |
6.2 см x 10.0 см x 12.6 см |
9.1 см x 8.8 см x 13.4 см |
9.1 см x 8.8 см x 13.4 см |

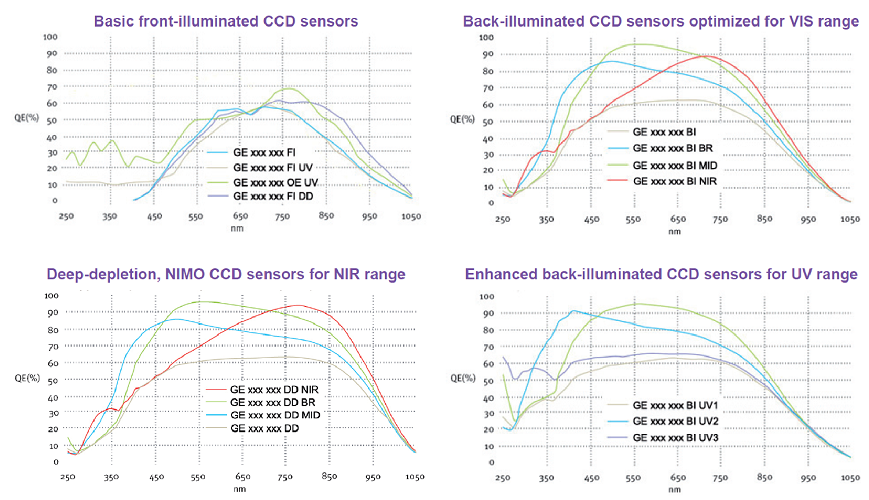

*Тип ПЗС матрицы:
FI (Front-illuminated) - с прямой засветкой;
BI (Back-illuminated) - с обратной засветкой;
DD (Deep depletion) - с глубокообедненным слоем с подавлением эффекта интерференции;
FI DD (Front-illuminated Deep depletion) - с прямой засветкой, с глубокообедненным слоем;
OE (Open electrode) - с открытым электродом.
Покрытие ПЗС матрицы:
Антиотражающее покрытие, работающее в:
- УФ области спектра (UV1,UV2,UV3);
- широком спектральном диапазоне (BR);
- среднем по ширине спектральном диапазоне (MID);
- ближней инфракрасной области спектра (NIR);
- нескольких спектральных диапазонах (MU2).
Спецификация E2V по дефектам на ПЗС матрицы, используемые для производства камер Greateyes: 0 или 1 категория матриц
Общие технические параметры высокочувствительных ПЗС камер на УФ, видимый и ИК диапазоны:
|
Параметр |
Значение |
|
Шум считывания при 500 кГц |
Минимальное значение: 2.4e-; Типовое значение: 4e-. |
|
Линейность |
>99% |
|
Вертикальная скорость считывания |
Программно настраиваемая, 5 мкс - 100 мкс/ряд |
|
Материал входного окна |
MgF2 или UVFS для УФ-камер; для всех остальных BK7 |
|
Охлаждение ПЗС матрицы |
от -60°C до 20°C, принудительное воздушное и водяное охлаждение |
|
Контроль температуры |
Термодатчик, встроенный в ПЗС матрицу, сенсор на горячей стороне Пельтье элемента |
|
Интерфейс передачи данных |
USB 2.0, Gigabit-Ethernet |
|
Программное обеспечение |
Greateyes Vision (Windows XP / Vista / 7) |
|
SDK и драйверы |
DLL для Windows XP / Vista / 7; драйвера для LabVIEW, EPICS, Linux |
|
TTL интерфейс |
Выход для синхронизации, выход затвора, вход внешнего триггера |
|
Условия эксплуатации |
Температура окружающей среды: 0-30°C, относительная влажность <70% (без конденсации) |
|
Параметры питания |
110-240 В, 50 Гц-60 Гц, максимум 1A |
|
Сертификация |
Европейский Союз |
Информация для заказа (другие варианты исполнения камер по запросу):
|
Модель ПЗС камеры |
Описание модели ПЗС камеры |
|
GE 1024 1024 BI UV3 |
ПЗС камера с задней засветкой, 1024 x 1024 пикселей, антиотражающее покрытие, работающее в УФ области спектра(UV3) |
|
GE 1024 1024 FI |
ПЗС камера с передней засветкой, 1024 x 1024 пикселей |
|
GE 1024 1024 BI BR |
ПЗС камера с передней засветкой, 1024 x 1024 пикселей, антиотражающее покрытие, работающее в широком спектральном диапазоне |
|
GE 1024 1024 BI MID |
ПЗС камера с передней засветкой, 1024 x 1024 пикселей, антиотражающее покрытие, работающее в среднем по ширине спектральном диапазоне |
|
GE 1024 1024 DD NIR |
ПЗС камера с глубокообедненным слоем с подавлением эффекта интерференции, 1024 x 1024 пикселей, антиотражающее покрытие, работающее в ближней инфракрасной области спектра |
|
GE 1024 1024 DD MU2 |
ПЗС камера с глубокообедненным слоем с подавлением эффекта интерференции, 1024 x 1024 пикселей, антиотражающее покрытие, работающее в нескольких спектральных диапазонах |
|
GE 1024 256 OE UV |
ПЗС камера с открытым электродом, 1024 x 256 пикселей, антиотражающее покрытие, работающее в УФ области спектра |
|
GE 1024 256 BI UV1 |
ПЗС камера с задней засветкой, 1024 x 256 пикселей, антиотражающее покрытие, работающее в УФ области спектра(UV1) |
| GE 1024 256 BI UV2 | ПЗС камера с задней засветкой, 1024 x 256 пикселей, антиотражающее покрытие, работающее в УФ области спектра(UV2) |
|
GE 1024 256 BI UV3 |
ПЗС камера с задней засветкой, 1024 x 256 пикселей, антиотражающее покрытие, работающее в УФ области спектра(UV3) |
|
GE 1024 256 FI |
ПЗС камера с передней засветкой, 1024 x 256 пикселей |
|
GE 1024 256 BI BR |
ПЗС камера с передней засветкой, 1024 x 256 пикселей, антиотражающее покрытие, работающее в широком спектральном диапазоне |
|
GE 1024 256 BI MID |
ПЗС камера с передней засветкой, 1024 x 256 пикселей, антиотражающее покрытие, работающее в среднем по ширине спектральном диапазоне |
|
GE 1024 256 DD NIR |
ПЗС камера с глубокообедненным слоем с подавлением эффекта интерференции, 1024 x 256 пикселей, антиотражающее покрытие, работающее в ближней инфракрасной области спектра |
|
GE 1024 256 DD MU2 |
ПЗС камера с глубокообедненным слоем с подавлением эффекта интерференции, 1024 x 256 пикселей, антиотражающее покрытие, работающее в нескольких спектральных диапазонах |
|
GE 2048 512 BI UV1 |
ПЗС камера с задней засветкой, 2048 x 512 пикселей, антиотражающее покрытие, работающее в УФ области спектра(UV1) |
|
GE 2048 512 BI UV2 |
ПЗС камера с задней засветкой, 2048 x 512 пикселей, антиотражающее покрытие, работающее в УФ области спектра(UV2) |
|
GE 2048 512 BI UV3 |
ПЗС камера с задней засветкой, 2048 x 512 пикселей, антиотражающее покрытие, работающее в УФ области спектра(UV3) |
|
GE 2048 512 FI |
ПЗС камера с передней засветкой, 2048 x 512 пикселей |
|
GE 2048 512 BI MID |
ПЗС камера с задней засветкой, 2048 x 512 пикселей, антиотражающее покрытие, работающее в среднем по ширине спектральном диапазоне |
|
GE 2048 2048 FI |
ПЗС камера с передней засветкой, 2048 x 2048 пикселей |
|
GE 2048 2048 BI |
ПЗС камера с задней засветкой, 2048 x 2048 пикселей |
|
GE 2048 2048 BI MID |
ПЗС камера с задней засветкой, 2048 x 2048 пикселей, антиотражающее покрытие, работающее в среднем по ширине спектральном диапазоне |
|
GE 2048 2048 BI BR |
ПЗС камера с задней засветкой, 2048 x 2048 пикселей, антиотражающее покрытие, работающее в широком спектральном диапазоне |
|
GE 2048 2048 BI UV3 |
ПЗС камера с задней засветкой, 2048 x 2048 пикселей, антиотражающее покрытие, работающее в УФ области спектра(UV3) |
|
GE 2048 2048 DD NIR |
ПЗС камера с глубокообедненным слоем с подавлением эффекта интерференции, 2048 x 2048 пикселей, антиотражающее покрытие, работающее в ближней инфракрасной области спектра |
Дополнительные опции и комплектующие:
GE-CM01- разъем для объектива C-Mount;
GE-M42- адаптер M42 со встроенным держателем для круглых (50 мм) или квадратных фильтров;
GE-M42S- адаптер M42 со встроенным держателем для фильтров и бистабильным электронным затвором;
GE-FM01- разъем для объектива F-Mount с интегрированным держателем 50 мм фильтров (круглых или квадратных);
GE-FM02 - разъем для объектива F-Mount с интегрированным держателем фильтров и двустабильным электронным затвором;
GE-DR01 - драйвер для электронного затвора;
GE-M42M01- разъем для объектива M42-Mount;
GE-CR01 - компактный рециркулятор для повышения эффективности охлаждения;
GE-SDK01- SDK для Windows и Linux, совместимый с C/C++, Delphi, Labview;
GE-LAB01- драйвер Labview;
GE-EP - драйвер EPICS;
GE-LX01 - драйвер Linux.
