Описание

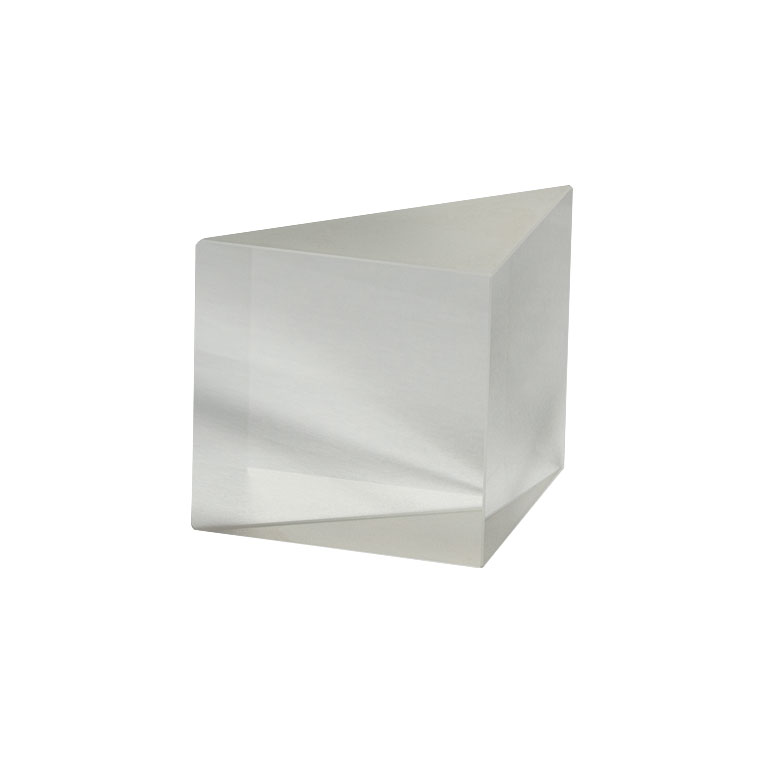

Прямоугольная треугольная призма PS912 представляет собой высококачественный оптический элемент, изготовленный из боросиликатного стекла марки N-BK7 производства Schott AG. Данная призма относится к классу прямоугольных призм с углами 90-45-45 градусов и предназначена для отклонения световых пучков на 90 или 180 градусов посредством явления полного внутреннего отражения. Оптическая призма с размером катетов 40 мм обеспечивает достаточную апертуру для работы с лазерными пучками среднего диаметра и применяется в различных оптических схемах, требующих изменения направления распространения света. Материал N-BK7 характеризуется превосходными оптическими свойствами в широком спектральном диапазоне от ультрафиолетовой до ближней инфракрасной области, низким коэффициентом температурного расширения и высокой однородностью показателя преломления. Призма поставляется без антибликового покрытия, что позволяет использовать её в широком спектральном диапазоне без ограничений, связанных со спектральными характеристиками покрытий.
Характеристики
- Тип призмы: прямоугольная треугольная призма с углами 90-45-45°
- Материал оптического элемента: боросиликатное стекло N-BK7 Schott
- Размер катетов: 40 мм каждый
- Тип покрытия: без оптического покрытия
- Показатель преломления: nd = 1.5168 при длине волны 587.6 нм
- Число Аббе: Vd = 64.17
- Рабочий спектральный диапазон: 350-2000 нм
- Качество поверхности: 40-20 scratch-dig по MIL-PRF-13830B
- Точность углов: ±3 угловые минуты
- Допуск размеров: +0.0/-0.2 мм
- Плоскостность поверхности: λ/4 при 633 нм
- Коэффициент пропускания: более 90% в видимом диапазоне
- Тип отражения: полное внутреннее отражение на гипотенузе
Отрасли применения
- Лазерная техника: отклонение лазерных пучков на 90° для компактной компоновки оптических схем и складывания оптического пути
- Интерферометрия: создание разделенных оптических плеч в интерферометрических системах для измерения высокоточных расстояний
- Спектроскопия: направление световых потоков в спектральные приборы и детекторы с оптимальной геометрией
- Системы машинного зрения: формирование многоракурсных систем наблюдения и инспекции промышленных объектов
- Фотография и кинематография: создание специальных оптических насадок для получения нестандартных ракурсов съемки
- Оптические измерительные приборы: построение компактных схем рефрактометров и гониометров
- Лазерная обработка материалов: системы доставки лазерного излучения к зоне обработки с изменением направления луча
- Биомедицинская оптика: применение в микроскопах и эндоскопических системах для оптимизации оптического тракта
- Телекоммуникации: волоконно-оптические системы связи для разделения и маршрутизации оптических сигналов
