Описание

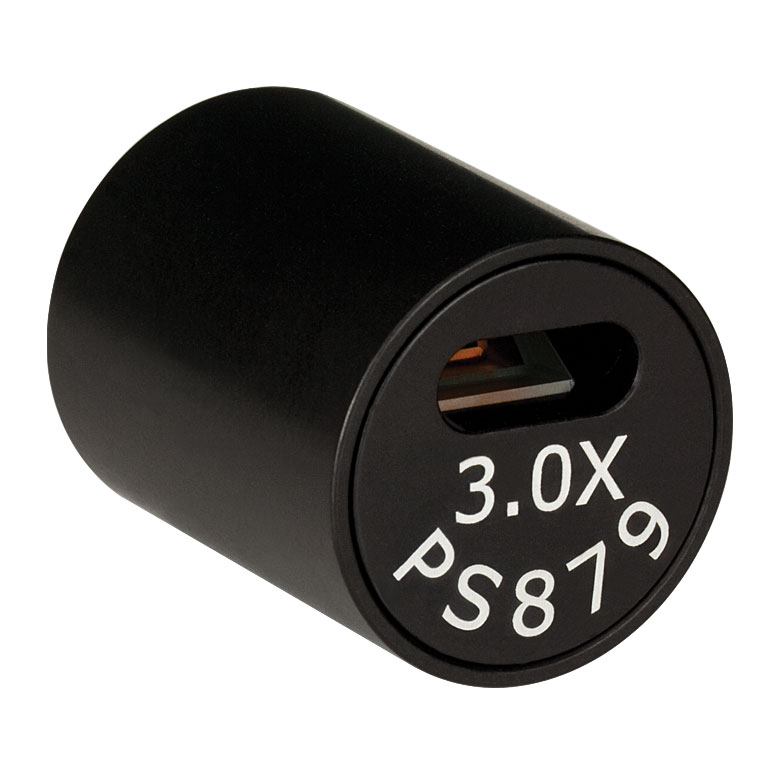

PS879-C — комплект призматических элементов в оправе для анизотропного преобразования формы пучка в спектральном диапазоне 1050–1700 нм. Пара призм из стекла N-SF11 формирует изменение размеров пучка только по одной оси с коэффициентом 3.0, что особенно востребовано при работе с диодными и волоконными источниками, у которых выходное пятно имеет заметную эллиптичность. В отличие от сферических телескопов, анаморфная пара не изменяет масштаб сразу по двум координатам, а позволяет выровнять отношение осей пучка под конкретную задачу.
Исполнение в оправе экономит время на первичной установке и помогает сохранить взаимное положение призм, которое критично для правильного преобразования профиля. Спектральное покрытие 1050–1700 нм делает узел пригодным для ближнего инфракрасного диапазона, включая источники на 1064 нм, 1310 нм, 1550 нм и соседние длины волн. Высокий показатель преломления N-SF11 позволяет получать нужный эффект в компактной геометрии, что удобно при интеграции в закрытые лазерные модули.
Параметр расширения 3.0 по одной оси дает разработчику инструмент точной подгонки пространственного профиля: пучок можно сделать ближе к круглому, снизить нагрузку на последующую оптику по одной координате или согласовать апертуру с щелью, волоконным вводом, цилиндрической оптикой либо сканирующей головкой. Такой узел часто становится ключевым элементом перед коллиматорами, изоляторными сборками и модуляторами, чувствительными к форме входного пучка.
Характеристики
- тип изделия анаморфная пара призм в оправе
- материал призм N-SF11
- рабочий диапазон покрытия 1050–1700 нм
- расширение пучка по одной оси 3.0
- используется для коррекции эллиптичности и согласования формы пучка
- подходит для ближнего ИК диапазона и телекоммуникационных длин волн
Отрасли применения
- волоконные и диодные лазерные системы
- телекоммуникационные оптические модули
- согласование пучка перед модуляторами и изоляторами
- формирование профиля в сканирующих и спектральных системах
- лабораторные стенды ближнего инфракрасного диапазона
