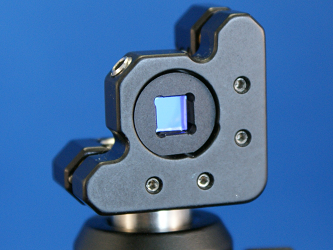

Дефекты оптических элементов и флуктуации параметров активной среды лазеров приводят к пространственной неоднородности интенсивности излучения и побочных полос. Пространственные фильтры BragGrate™ изготавливают на основе объемной отражающей брэгговской решетки с узким апертурным углом, которые позволяют осуществлять фильтрацию лазерного пучка используя только один оптических элемент. То есть данные фильтры позволяют заменить систему точечных диафрагм. Кроме пространственной фильтрации, данные фильтры осуществляют спектральную фильтрацию и могут использоваться в задачах с высокой мощностью излучения. Данные фильтры обладают высокой устойчивостью к воздействиям окружающей среды, лазерного излучения высокой мощности и высоким температурам.
Особенности:
- Центральные длины волн: 405, 488, 514, 532, 633, 785, 1064 нм
- Для заказа доступны фильтры с центральной длиной волны: 405 нм, 442 нм, 458 нм, 473 нм, 477 нм, 491 нм, 502 нм, 544 нм, 552 нм, 561 нм, 568 нм, 588 нм, 594 нм, 612 нм, 647 нм, 660 нм, 753 нм, 840 нм, 905 нм, 976 нм, 980 нм, 1342 нм, 1352 нм, 1550 нм;
- Алюминиевый корпус диаметром 0.5” или 1”;
- Пространственная фильтрация без использования точечных диафрагм и рефокусировки;
- Легкая настройка путем перестройки угла;
- Работа с излучением высокой мощности: до 1 кВт;
- Выдерживают воздействие высоких энергий излучения: до 5 Дж/см2;
- Одновременная пространственная и спектральная фильтрация;
- Устойчивость к высоким температурам до 400 C.
Применения:
- Пространственная фильтрация лазерных лучей;
- Узкополосная спектральная фильтрация лазерных лучей;
- Перестраиваемые пространственные и спектральные фильтры.
Спецификация:
|
Параметр |
Значения |
|
Дифракционная эффективность |
90-95% |
|
Центральная длина волны |
400-2300 нм |
|
Подавление шумовых компонент |
30 дБ |
|
Толщина фильтра |
2-5 мм (станд. 3 мм) |
|
Апертура |
до 25×25 мм2 |
|
Углы отклонения |
5-90 град (станд. 20 град.) |
