Поставщик
|
Contrastech |
|
Типы изделий
|
объективы |
|
Разрешение
|
5 Мп |
|
Крепление
|
C-Mount |
|
Тип сенсора
|
CMOS, CCD |
|
Габаритные размеры
|
Ø26.8 × 25 мм |
|
Фокусное расстояние объектива
|
8 мм |
|
Рабочее расстояние
|
0.1 м |
|
Типы объектива
|
для матричных камер |
|
Применение объектива
|
машинное зрение |
|
Числовая апертура
|
f/2 |
Объектив VT-LEM0820 представляет собой специализированный инструмент для систем машинного зрения, где ключевым требованием является максимальная геометрическая достоверность изображения. Благодаря уровню дисторсии менее 0.1% объектив можно использовать в метрологических приложениях, требующих субпиксельной точности измерений. Сочетание 5-мегапиксельного разрешения, умеренной светосилы F2.0 и компактной конструкции делает его эффективным решением для встроенных измерительных систем.
Технические характеристики:
- Разрешение: 5 Мп;
- Формат сенсора: 1/1.8" CCD/CMOS;
- Фокусное расстояние: 8.0 мм;
- Диафрагма: F2.0 (ручная регулировка);
- Рабочее расстояние: от 0.1 м;
- Поле зрение (для формата 1/1.8"): Диагональное 48.8°, горизонтальное 36.0°, вертикальное 56.0° ;
- Дисторсия: < 0.1%;
- Фланцевое расстояние: 17.526 мм;
- Задний отрезок: 11.4 мм;
- Общая длина объектива: 42.526 мм;
- Спектральный диапазон покрытия: 400 – 950 нм;
- Крепление: C-mount;
- Размер резьбы для фильтров: M25.5 × 0.5;
- Эффективные диаметры линз: Передний Ø20.1 мм, задний Ø6 мм;
- Габаритные размеры: Наружный диаметр 26.8 мм, длина 25 мм;
- Рабочий диапазон температур: от -10°C до +50°C;
- Диапазон температур хранения: от -20°C до +60°C.
Преимущества:
- Превосходная геометрическая точность: Уровень дисторсии <0.1% обеспечивает минимальные искажения;
- Компактный корпус: Малые габариты (Ø26.8 × 25 мм) для установки в ограниченном пространстве;
- Высокое разрешение: 5 Мп для детализированного изображения;
- Гибкая настройка: Ручная регулировка диафрагмы и фокуса.
Области применения:
- Калибровка и верификация: Использование в качестве эталонного объектива для проверки и настройки систем технического зрения, работа с калибровочными мишенями;
- Прецизионный контроль в микроэлектронике: Измерение размеров компонентов SMD, контроль шага контактов разъемов, инспекция миниатюрных деталей;
- Автоматизированная оптическая инспекция: Контроль качества сборки, обнаружение дефектов на мелких механических и электронных компонентах;
- Лабораторные исследования и микроскопия: Оснащение измерительных микроскопов, систем цифровой визуализации для научных экспериментов;
- Роботизированное зрение: Задачи точного позиционирования манипуляторов, захвата и ориентации деталей, где важна точность координат.

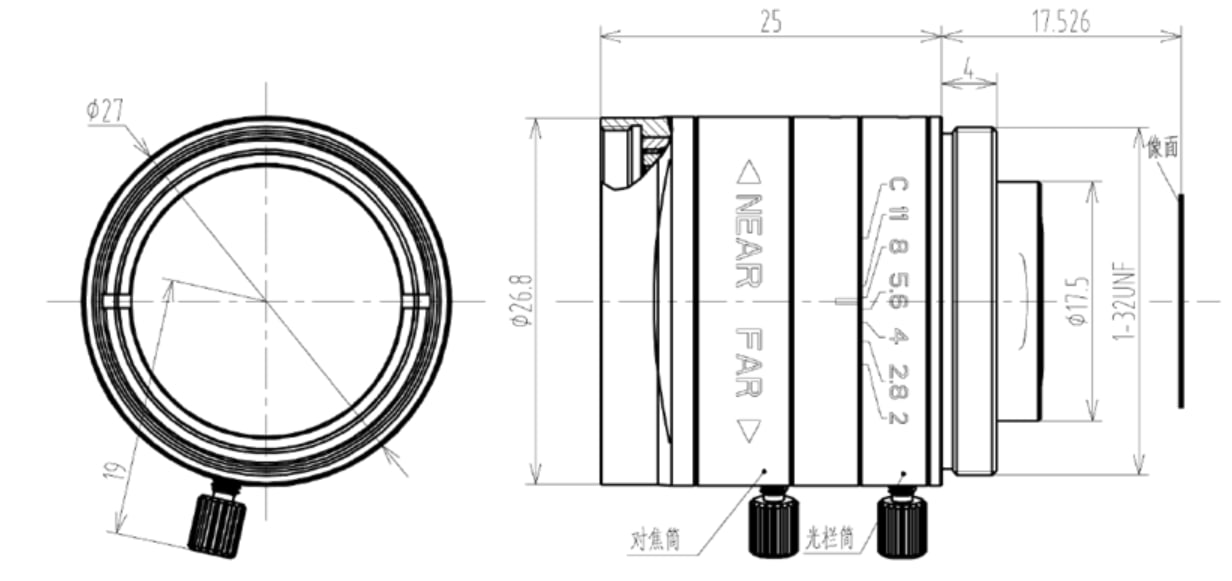

Габаритные размеры:
