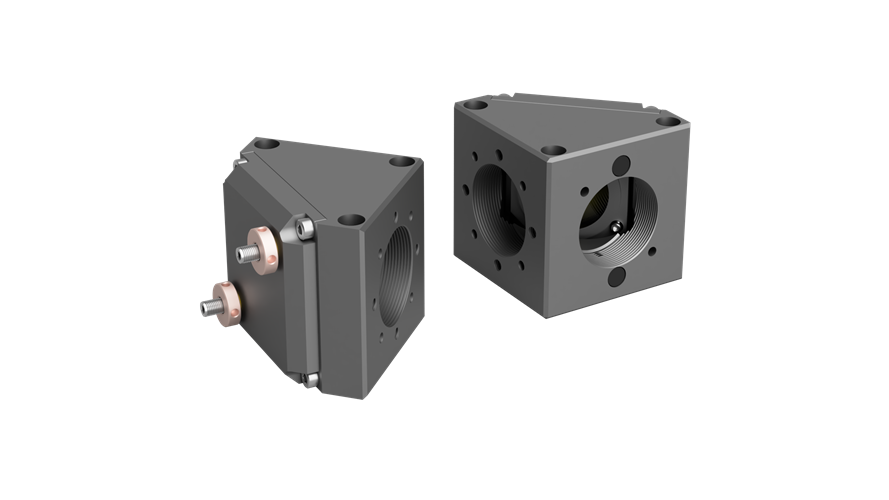

XY-IND – это 2- и 3-осевые герметичные промышленные кинематические держатели зеркал/светоделителей. Они комбинируются с уплотнительными трубками на обоих концах для защиты оптики и пути лазерного пучка от пыли и воздействия окружающей среды. Крепления легко соединяются друг с другом в любом направлении.
Существует два типа держателей:
- 2- или 3-осевой тип отражения – обычно используется с зеркалом.
- 3-осевой тип отражения + пропускания – обычно используется для разделения или фильтрации лазерного пучка.
Особенности:- Герметичная конструкция; - Типы: отражение или отражение + пропускание; - Соединяется в любом направлении; - Точная регулировка по 3 осям; - Комбинируется с уплотнительными трубками для защиты лазерного тракта. |
Применения:- Прецизионный монтаж оптики; - «Закрытые» оптические системы; - Наведение лазерного пучка высокой мощности; - Системы доставки пучка. |
Технические характеристики:
| Параметры | Значения |
|---|---|
| Угловой диапазон | ±3.2º |
| Ось Z | ±1.75 мм |
| Чистая апертура |
ø16 мм (отражение),
ø12 мм (пропускание)
|
| Макс. рекомендуемый размер пучка |
ø14 мм (отражение),
ø10 мм (пропускание)
|
| Макс. рекомендуемый размер пучка 1/e2 |
ø10 мм (отражение)
ø8 мм (пропускание)
|
| Совместимая оптика | ø25.0 - 25.4 мм [1.0”], толщина 2-5 мм |
| Угловое смещение |
0.45 º/рев
8 мрад/рев
|
| Ось Z | 254 мкм/рев |
| Регулировочный микровинт | Шестигранник 2 мм |
|
Артикул
|
29094 |
|
Размеры
|
50 x 50 x 50 mm (H x W x L) |
|
Материал
|
Natural anodized aluminium |
