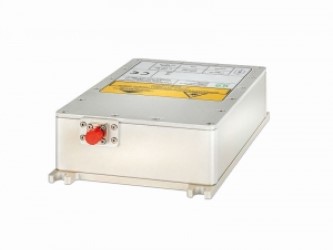

PPL 512 / PPA 512 представляет собой автономную лазерную платформу с компьютерным управлением для генерации наносекундных импульсов с программируемой формой импульсов. Результирующий лазерный сигнал с определенной формой импульса затем выводится на одномодовое волокно. Для программирования формы импульса PPL 512 / PPA 512 подключается к главному компьютеру через стандартный интерфейс USB. Очень компактный форм-фактор делает его идеальным для интеграции в лазерные цепи с большим усилением. Программируя быстрые наклоны тока, можно генерировать не только наносекундные импульсы, но и становится возможным переключение усиления, что приводит к получению пикосекундных оптических выходных импульсов. Кроме того, нежелательные эффекты звонка при быстрых переходных процессах включения можно уменьшить, определив определенные скачки тока. Более того, эффекты насыщения оптических усилителей могут быть предварительно скомпенсированы, что делает устройство идеальным источником питания для оптоволоконных или твердотельных усилителей.
|
Особенности:
|
Применения:
|
Технические характеристики:
|
Параметр |
Значение |
|
Входное напряжение питания |
12 В (макс. 18 В) |
|
Текущее |
Макс. 1.7 A |
|
Амплитуда |
Тип 50 мВ, макс. 2 В |
|
Внешний источник питания |
От 100 до 240 В, 50/60 Гц, максимальная мощность 100 Вт |
|
Тип разъема |
LEMO EXG0B302HLN-A |
|
Размеры |
210 × 118 × 47,4 мм (Ш × Г × В) |
|
Вес нетто (лазерная головка) |
0,8 кг |
|
Общий вес (включая. блок питания и т.д.) |
1,6 кг |
|
Рассеиваемая мощность |
Макс. 20 Вт |
|
Рабочая температура |
От 15 до 35 ° C |
|
Схема пульса |
|
|
Длина |
512 байт |
|
Скорость считывания |
5 ГЦ / с; временные ячейки 200 пс; другие частоты дискретизации <5 ГЦ / с по запросу |
|
Ввод в операционный режим |
|
|
Амплитуда |
При напряжении > 0,75 и < 1,1 В генерация шаблона продолжается с байтом 0 после считывания всех 511 байт |
|
Импеданс |
500 Ом |
|
Соединитель |
SMA (женщина) |
|
Вывод синхронизации |
|
|
Амплитуда |
+ 500 мВ при 50 Ом; понижающий фронт в байте 253; повышающий фронт в байте 508 |
|
Импеданс |
50 Ом |
|
Соединитель |
SMA (женщина) |
|
Вывод состояния |
|
|
Амплитуда |
5 В для включения лазера; 0 В для выключения |
|
Импеданс |
Мин. 10 Ком |
|
Соединитель |
SMA (женщина) |
|
USB 2.0 UART (виртуальный COM-порт) |
|
|
Тип разъема |
Mini-USB 2, тип B |
|
Скорость передачи в бодах |
115200 |
|
Данные |
8 бит |
|
Четность |
Нет |
|
Остановка |
1 бит |
|
Оптический выход |
|
|
Оптоволоконный разъем |
FC / APC, узкий ключ, PM одномодовое оптическое волокно, встроенное в оптический изолятор |
|
Максимальная мощность при обратном запуске |
< 50 МВт |
Длины волн:
|
Модель PPA 512– |
Длина волны [нм] |
Минимальная длительность импульса [нс] |
Время подъема / спада [пс] |
Макс. средняя мощность [мВт] |
Коэффициент вымирания |
Ширина линии (FWHM) [нм] |
Оптический вход |
|
– 1030 |
1030 ± 5 нм |
0.5 |
Тип. 250 |
20 |
> 50 дБ |
N.A. |
Оптоволоконный разъем FC / APC с сохранением поляризации. |
|
– 1060 |
1060 ± 10 нм |
0.5 |
Тип. 250 |
20 |
> 50 дБ |
N.A. |
Оптоволоконный разъем FC / APC с сохранением поляризации. |
|
– 1550 |
1550 ± 20 нм |
0.5 |
Тип. 250 |
20 |
> 50 дБ |
N.A. |
Оптоволоконный разъем FC / APC с сохранением поляризации. |
|
Поставщик
|
PicoQuant |
