PPG 512 основан на программируемом генераторе сигналов, который позволяет генерировать шаблоны импульсов циклической последовательностью по 512 байт. 512 байт хранятся в специальной высокоскоростной памяти, которая может считываться с максимальной скоростью 5 ГЦ / с. В результате получается временное разрешение 200 пс на байт (возможны другие значения по запросу). При загрузке набора данных можно определить произвольные последовательности импульсов с разрешением по амплитуде от 8 бит (от 0 до 255). Затем эта заранее определенная последовательность может выполняться как цикл без зазоров на полной скорости 5 ГЦ / с или запускаться и останавливаться внешним управляющим сигналом.
|
Особенности:
|
Применения:
|
Выходная амплитуда от 0 В до + 12 В
Выходной сигнал внутреннего цифроаналогового преобразователя (ЦАП) усиливается широкополосным двухкаскадным усилителем, который генерирует выходные напряжения с максимальной амплитудой около +12 В (до 50 Ом). Другие амплитуды доступны по запросу.
Управляющие входы
Доступны дополнительные внешние сигнальные входы для управления считыванием полной последовательности в 512 байт, а также для запуска или остановки считывания в произвольное время.
Выходы синхронизации
PPG 512 выдает сигнал синхронизации, который сигнализирует о полном периоде всех 512 байт, то есть каждые 102,4 нс. Неумноженная копия схемы импульсов также доступна на отдельном выходе и может использоваться, например, для запуска других устройств, таких как блоки TCSPC.
Простое программирование с помощью DLL
Программирование шаблонов импульсов возможно с помощью библиотеки программирования (DLL) для Windows путем простой загрузки подходящего массива из 512 байт во встроенную память. Запрограммированный шаблон импульсов сохраняется в энергонезависимой памяти. Этот шаблон будет устанавливаться при каждом запуске.
Технические характеристики:
|
Параметр |
Значение |
|
Схема импульса |
|
|
Длина |
512 байт |
|
Скорость считывания |
5 ГЦ / с, временные интервалы 200 пс, другие частоты дискретизации <5 Гц / с по запросу |
|
Максимальная длительность импульса |
Ограничений нет, также возможен уровень DC |
|
Выходные сигналы (на 50 Ом) |
|
|
Основной результат |
Регулируется от 0 В до + 12 В с 256 шагами (8 бит), другие значения по запросу |
|
Выход Aux |
Ослабленный основной выход |
|
Синхронизация отключена |
+ 0,5 В после считывания всех 512 байт, т.е. каждые 102,4 нс |
|
Входные сигналы |
|
|
Сброс |
> + 3 В останавливает генерацию схемы импульсов, <0,5 В перезапускает генерацию схемы |
|
Режим работы |
> 0,75 В и < 1,1 В продолжает генерацию шаблона с байтом 0 после считывания всех 511 байт |
|
Компьютер |
|
|
Операционная система |
Windows 10 |
|
Интерфейс ПК |
USB type C (виртуальный COM-порт) |

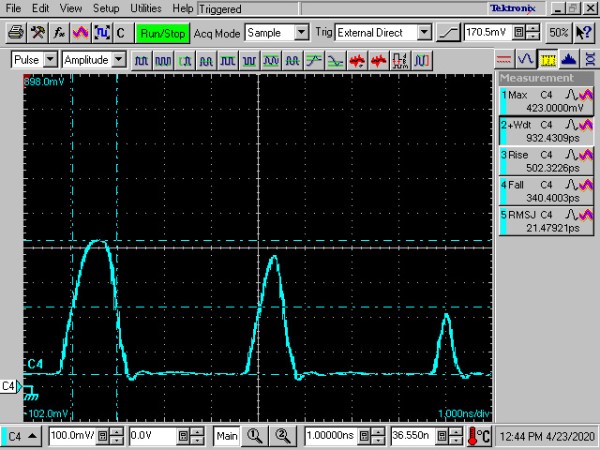

Пример:
Вывод на "RF MAIN out" для последовательности байтов:
|
00 00 00 FF FF FF FF FF 00 00 00 00 00 00 00 00 00 00 00 00 00 FF FF FF 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 FF 00 00 00 00 00 00 00 00 |
|
|
Поставщик
|
PicoQuant |
