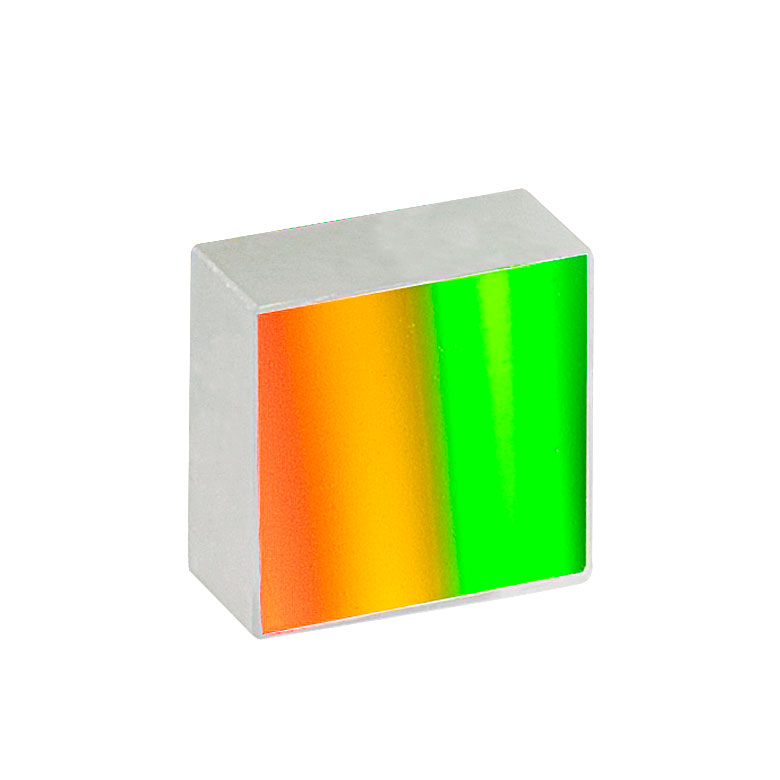

GR13-1210 - Отражающая штриховая дифракционная решетка, 1200 штр./мм, длина волны блеска: 1 мкм, размер: 12.7 x 12.7 x 6 мм, Thorlabs

Описание

GR13-1210 — отражающая штриховая (ruled, blazed) дифракционная решетка Thorlabs, предназначенная для разложения света по длинам волн в отраженном пучке. Плотность штрихов 1200 штр./мм задает дисперсию и потенциальное спектральное разрешение оптической системы: чем больше штрихов на миллиметр, тем выше угловое разнесение длин волн при прочих равных.

Длина волны блеска (blaze) 1 мкм означает, что профиль штриха оптимизирован так, чтобы максимизировать эффективность дифракции около этой длины волны в типовой конфигурации (часто — близкой к Littrow). На практике это помогает получить более высокий сигнал именно в «целевой» области спектра и уменьшить потери на «ненужные» порядки дифракции.

Компактный корпус/подложка форм-фактора 12.7 x 12.7 x 6 мм упрощает интеграцию в лабораторные спектрометры, монохроматоры и лазерные схемы с внешней решеточной полостью. Для сохранения качества поверхности решетки важно избегать касаний рабочей зоны и чистки растворителями; рекомендуется держать деталь только за боковые грани и удалять пыль сухим азотом или чистым воздухом.

Блеск 1 мкм ориентирован на популярный ближний ИК диапазон вокруг 1000–1100 нм: Yb‑лазеры (≈1030 нм), Nd:YAG/ Nd‑волоконные системы (≈1064 нм), а также спектральные измерения в окрестности 1 мкм.

Плотность 1200 штр./мм — распространённый компромисс между дисперсией, светосилой и удобством юстировки в компактных спектральных схемах.

характеристики

• Тип: отражающая штриховая (рулированная), «blazed» решетка с пилообразным профилем канавок.
• Плотность штрихов: 1200 штр./мм.
• Длина волны блеска: 1 мкм (оптимизация эффективности около указанной длины волны).
• Габариты: 12.7 x 12.7 x 6 мм.
• Назначение: спектральная дисперсия (разложение полихроматического света на составляющие) в отраженном пучке.
• Типовая эффективность для линейки replicated ruled gratings: порядка 60–80% на длине волны блеска (в конфигурации Littrow, данные носят справочный характер и зависят от геометрии/поляризации).
• Типовые «ghost» интенсивности: <0.5% от «родительской» линии (важно для задач со строгими требованиями к паразитному свету).
• Типовые пороги повреждения (ориентир): 350 мДж/см² при 200 нс (импульсный режим) и 40 Вт/см² (непрерывный режим) — фактические значения зависят от пятна/длительности/покрытия и условий эксплуатации.
• Рекомендации по обращению: не касаться рабочей поверхности; не использовать растворители для чистки; удалять пыль сухим газом.
• Производитель: Thorlabs.

отрасли применения

• Научная спектроскопия и аналитика: лабораторные спектрометры/монохроматоры для измерений в окрестности выбранной длины волны блеска.
• Лазерная техника: внешние решеточные полости (Littrow/Littman-Metcalf) для селекции длины волны и грубой перестройки.
• Фотоника и оптическая связь: тестирование источников/фильтров/усилителей, где важны дисперсия и контроль паразитных линий.
• Оптическая метрология: калибровка спектральных приборов, контроль спектра источников и люминесценции.
• Промышленная диагностика: мониторинг плазмы/горения/разрядов, контроль качества материалов по спектральным признакам.
• Биофотоника и медприборостроение: спектральные модули в диагностических системах и исследовательских установках (подбор по длине волны).
• Образование и учебные лаборатории: демонстрация интерференции и дисперсии, сбор учебных спектрографов.
• Астрономические и дистанционные измерения: дисперсионные узлы компактных спектрографов и спектральных фильтров.

Подсказка по выбору: если ваша задача «центрируется» на определенной длине волны (например, около 750 нм, 1 мкм или 500 нм), решетка с соответствующей длиной волны блеска обычно дает лучший баланс пропускания/контраста, чем «универсальная» решетка без оптимизации профиля.
