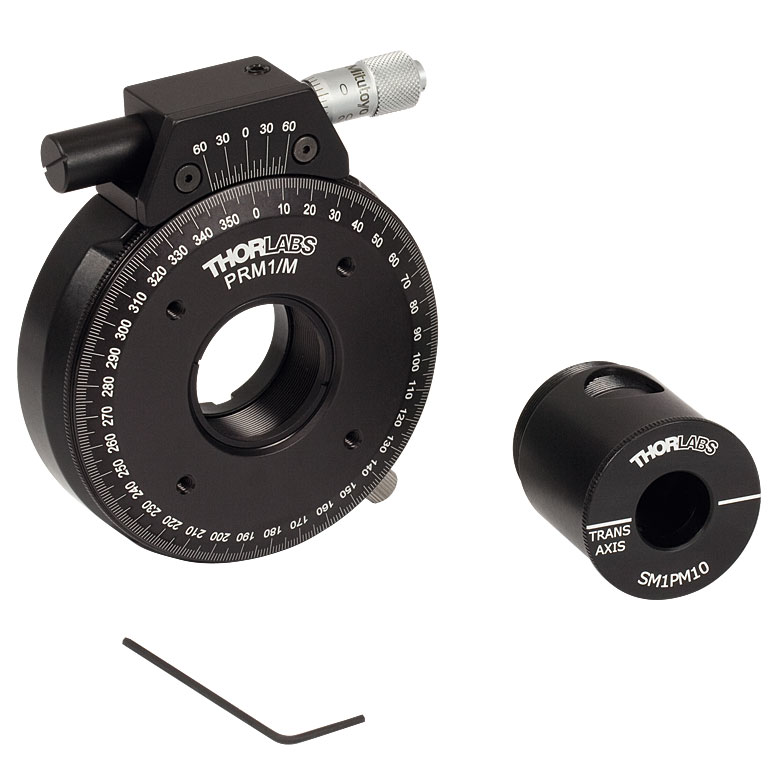

PRM1GL10/M – это высокоточный поворотный держатель для поляризационных призм, представляющий собой комплект из вращательного узла PRM1/M и призменного держателя SM1PM10. Узел обеспечивает 360° непрерывного вращения вокруг оптической оси с возможностью тонкой микрометрической подстройки, что делает его удобным инструментом для настройки поляризации и мощности лазерного излучения.
Назначение
- Установка и точное вращение поляризационных призм (10 мм Glan-Laser и Glan-Taylor, приобретаются отдельно).
- Регулировка направления вектора поляризации и уровня мощности лазерного пучка.
- Формирование и контроль поляризации в лабораторных и промышленных оптических системах.
- Интеграция в системы на базе линзовых тубусов SM1 и 30 мм cage-системы.
Ключевые особенности
- Комплект на базе PRM1/M: высокоточный поворотный держатель Ø1" с призменным модулем SM1PM10 для поляризаторов.
- Круговое вращение 360°: непрерывная грубая регулировка угла вокруг оптической оси.
- Точная микрометрическая подстройка: при зафиксированном диске доступна ±7° тонкой регулировки с помощью микрометра.
- Шкала с высокой читаемостью: основная шкала с делениями по 1° и верньер (нониус) с разрешением до 5 угловых минут.
- Корпус SM1PM10: внешняя резьба SM1 (1.035"-40), полный просвет по всем оптическим портам.
- Поворотная крышка: позволяет перекрывать боковые выходы отражённого пучка, снижая паразитную засветку и повышая безопасность.
- Совместимость с 30 мм cage-системой: четыре резьбовых отверстия 4-40 на лицевой стороне диска для крепления стержней ER.
- Удобный монтаж на стойку: в основании имеется резьбовое отверстие M4 (метрическая версия) для установки на оптические стойки Ø1/2".
- Надёжная механика: анодированный алюминиевый корпус с плавным ходом, рассчитанным на длительную эксплуатацию.
Технические характеристики
- Модель: PRM1GL10/M.
- Тип: высокоточный поворотный держатель с модулем для поляризационной призмы.
- Совместимый размер поляризационных призм: 10 мм (Glan-Laser, Glan-Taylor, в соответствующем корпусе GL10; приобретаются отдельно).
- Диаметр посадочного узла: Ø1" (25,4 мм), внутренняя резьба SM1 (через модуль SM1PM10).
- Диапазон грубой регулировки: 0–360° непрерывное вращение.
- Диапазон тонкой регулировки: ±7° при зафиксированном диске.
- Шкала: основная – шаг 1°, верньер – разрешение 5 угловых минут.
- Резьба корпуса призмы: внешняя SM1 (1.035"-40) для интеграции в тубусы и оптомеханику SM1.
- Крепление в стойку: резьбовое отверстие M4 на нижней стороне (для метрических стоек и баз).
- Крепление 30 мм cage-системы: 4 × резьбовые отверстия 4-40 на лицевом диске.
- Материал: анодированный алюминий, чёрный матовый.
Совместимость
- Поляризационные призмы Thorlabs GL10 (10 мм Glan-Taylor и Glan-Laser, в смонтированном исполнении).
- Линзовые тубусы и оптомеханика системы SM1 (резьба 1.035"-40).
- 30 мм cage-система Thorlabs (через отверстия 4-40 на диске).
- Оптические стойки и базы с метрической резьбой M4 (через отверстие в основании).
Типичные области применения
- Лазерные установки с регулируемой поляризацией и мощностью луча.
- Эксперименты по исследованию поляризационных эффектов и двулучепреломления.
- Системы стабилизации и контроля поляризации в научных и промышленных установках.
- Учебные и лабораторные стенды по фотонике и прикладной оптике.
