PRM05GL5 – это высокоточный поворотный держатель для поляризационных призм Thorlabs, выполненный на базе вращательного узла Ø1/2" с дополнительным корпусом для поляризационной призмы. Обеспечивает удобный монтаж 5 мм поляризационных призм (Glan-Laser, Glan-Taylor) и их точный поворот вокруг оптической оси для настройки поляризации и мощности лазерного излучения.
Назначение
Держатель предназначен для установки поляризационных призм в экспериментах, где требуется:
- точная регулировка направления вектора поляризации лазерного луча;
- управление уровнем мощности за счёт поворота поляризатора;
- стабильная механическая фиксация поляризационного элемента в оптической системе.
Ключевые особенности

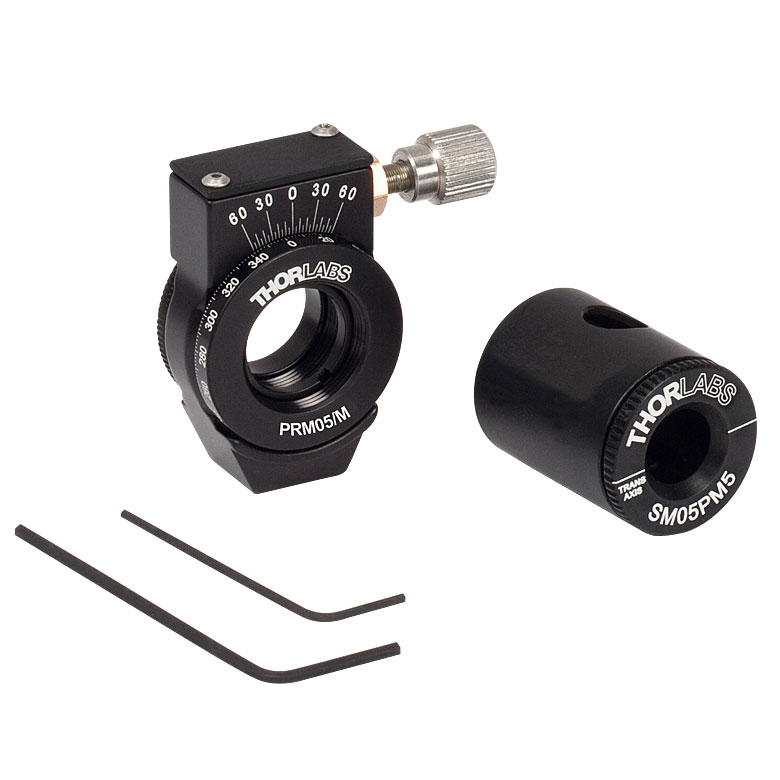

- Комплект «2 в 1»: высокоточный поворотный держатель Ø1/2" PRM05 + корпус для призмы SM05PM5.
- Плавный поворот на 360°: непрерывная грубая регулировка угла вращения вокруг оптической оси.
- Точная подстройка: механизм тонкой регулировки обеспечивает ±7° высокоточного вращения после фиксации платформы.
- Удобная считываемость угла: основная шкала с делениями по 2° и нониус (верньер) с разрешением до 10 угловых минут.
- Полный просвет на всех портах: специальный корпус для призмы обеспечивает четыре полностью открытых оптических порта.
- Поворотная крышка: позволяет перекрывать боковые выходы отражённого пучка, если они не используются, что повышает безопасность и снижает паразитные засветки.
- Надёжная фиксация призмы: установка поляризатора с помощью прижимного винта, без смещения оптического элемента.
- Прямая совместимость с SM05-системой: корпус призмы имеет внешнюю резьбу SM05 (0.535"-40) для интеграции в линзовые трубки и оптомеханику Thorlabs.
- Удобное крепление в стойку: на нижней поверхности предусмотрено резьбовое отверстие 8-32 (M4) для установки на стандартные оптические стойки.
Технические характеристики
- Тип изделия: высокоточный поворотный держатель с корпусом для поляризационной призмы.
- Совместимый диаметр оптики (вращательный узел): Ø1/2" (12,5 мм).
- Совместимый размер поляризационной призмы: 5 мм (поляризаторы Thorlabs серий Glan-Laser и Glan-Taylor в соответствующем корпусе).
- Диапазон грубой регулировки: 0–360° (непрерывное вращение).
- Диапазон тонкой регулировки: ±7° при зафиксированном положении платформы.
- Шкала на основном диске: шаг 2°.
- Разрешение нониуса: 10 угловых минут (0,167°).
- Крепление корпуса призмы к держателю: внешняя резьба SM05 (0.535"-40).
- Крепление держателя на стойку: резьбовое отверстие 8-32 (эквивалент M4) на нижней поверхности.
- Материал корпуса: анодированный алюминий с высокими механическими характеристиками и устойчивостью к износу.
Совместимость
- 5 мм поляризационные призмы Thorlabs (Glan-Laser, Glan-Taylor) в соответствующих корпусах серии GL5.
- SM05-оптомеханика и линзовые трубки с резьбой SM05.
- Оптические стойки и базы с резьбой 8-32 / M4.
Типичные области применения
- Лазерные установки с регулируемой поляризацией и мощностью луча.
- Оптические эксперименты по исследованию поляризационных эффектов.
- Узлы стабилизации и контроля поляризации в научных и промышленных оптических системах.
- Учебные и лабораторные стенды по прикладной оптике и фотонике.
