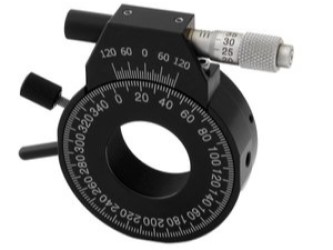

Прецизионный поворотный держатель 5PPH50-1 идеально подходит для оптики чувствительной к поворотам, такой как поляризаторы или волновые пластины. Наиболее распространенным требованием для поляризаторов является их поворот вокруг оптической оси. Оптика размещается внутри центрального отверстия, где она надежно удерживается на месте с помощью резьбового удерживающего кольца. Положение указано на 360° угловой шкале с ценой деления 2°. Как только крепление фиксируется в нужном положении, оно может быть отрегулировано в пределах 5° с точностью до 1 угловой минуты. Шкала Вернье над оптическим креплением обеспечивает эффективный инструмент для углового позиционирования. Используется микрометр 9S35, который может быть заменен с помощью шестигранного регулировочного винта 9SH147 (по заказу). Основание и боковая сторона сторона держателя имеют резьбовые отверстия M6 для монтажа на стержнях или основаниях. Поверхность вокруг монтажных отверстий делается плоской, поэтому крепление остается жестким, как только фиксируется на стержне или любом другом плоском основании. 5PPH50-1 имеет съемный стержень для вращения платформы, используя любое из 4 отверстий.
Особенности:
- Для оптики диаметром 1";
- Крепежное кольцо входит в набор поставки;
- Толщина оптики до 13 мм;
- Непрерывное вращение на 360° (цена деления шкалы - 2°);
- Фиксация положения;
- ±5° регулировка в фиксированном положении;
- Чувствительность 1 угловая минута;
- Шкала точной настройки обеспечивает разрешение 10 угловых минут;
- Установленный винт 9S35;
- Роликовые подшипники;
- М6 отверстия для крепления на стержнях или основаниях;
- Материал: алюминий с черным анодированным покрытием.
Технические характеристики:
|
Параметр |
Значение |
|
Вращение |
360° - грубо, ±5° - точно |
|
Чувствительность |
1 угловая минута |
|
Диаметр оптики |
1" |
|
Толщина оптики |
До 13 мм |
|
Установленный микрометрический винт |
9S35 |
|
Материал |
Алюминий с черным анодированным покрытием |
