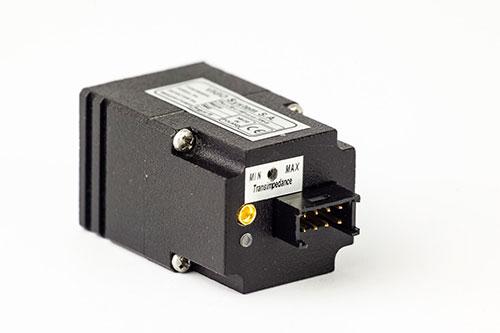

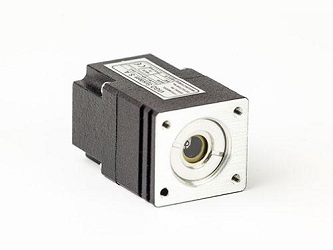

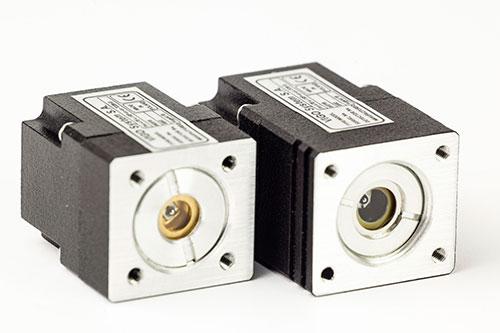

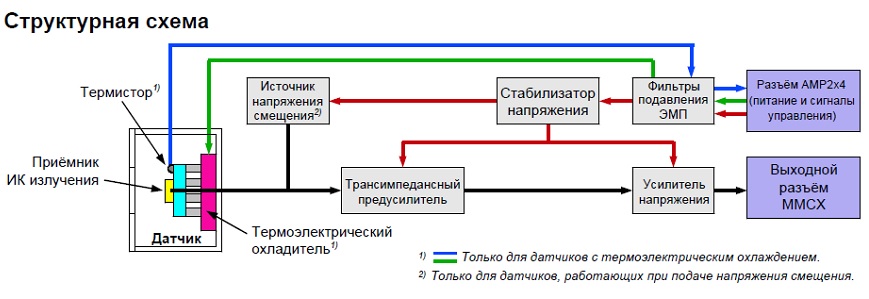

Предварительный усилитель серии SIP представляет собой сверхкомпактный трансимпедансный предусилитель со связью по переменному или постоянному току для фотоприемников инфракрасного излучения на основе КРТ (кадмий-ртуть-теллур, MCT=HgCdTe). Он предназначен для интеграции в OEM-системы и требует использования дополнительного внешнего радиатора. Предусилитель SIP может работать с охлаждаемыми и неохлаждаемыми фотоприемниками, требующими и не требующими подачи напряжения смещения.
Особенности:
- очень компактные размеры;
- высокое отношение сигнал/шум;
- ширина полосы пропускания до 250 МГц;
- предназначен для работы как с неохлаждаемыми датчиками, так и с охлаждаемыми датчиками с 2-х, 3-х и 4-х ступенчатыми термоэлектрическими охладителями;
- совместим с датчиками, требующими и не требующими подачи напряжения смещения;
- регулируемый коэффициент усиления (для ширины полосы пропускания до 100 МГц);
- защита от превышения допустимого напряжения питания и от обратной полярности;
- возможность изготовления приборов по техническим требованиям заказчика;
- большой выбор дополнительных принадлежностей.
Применения:
- бесконтактное измерение температуры;
- атмосферные оптические линии связи (АОЛС, Free Space Optics, FSO);
- обнаружение лазерного излучения;
- инфракрасный газовый анализ;
- Фурье-спектроскопия;
- датчики пожарной сигнализации, датчики движения;
- пирометры, тепловизоры;
- неразрушающий контроль материалов.
Технические характеристики:
|
Характеристика |
Обозначение |
Единица измерения |
Типовое значение |
Условия и примечания | |
|
Спектральная плотность шумового напряжения на входе |
en |
нВ⋅Гц-1/2 |
0.97 - 8.0 1) |
fo = 10 кГц 2) | |
|
Спектральная плотность шумового тока на входе |
in |
пА⋅Гц-1/2 |
0.2 - 3.5 1) |
fo = 10 кГц 2) | |
|
Нижняя граничная частота |
flo |
Гц |
DC от 10 до 10000 |
связь по постоянному току
связь по переменному току | |
|
Верхняя граничная частота |
fhi |
Гц |
от 100k до 250M | ||
|
Трансимпеданс |
Ki |
В⋅А-1 |
до 105 | ||
|
Диапазон трансимпеданса |
Ki max/Ki min |
- |
до 5 |
зависит от верхней граничной частоты | |
|
Полное выходное сопротивление |
Rout |
Ом |
50 | ||
|
Размах напряжения выходного сигнала |
Vout |
В |
±10 ±1 |
fhi ≤ 1 МГц 1 МГц < fhi ≤ 250 МГц |
RL = 1 МОм 3) RL = 50 Ом 3) |
|
Смещение выходного напряжения |
Voff |
мВ |
не более ±20 4) | ||
|
Напряжение источника питания |
Vsup |
В |
±15 ±9 |
fhi ≤ 1 МГц 1 МГц < fhi ≤ 250 МГц | |
|
Ток источника питания |
Isup |
мА |
не более ±50 |
без подачи смещения на датчик | |
|
Размеры |
- |
мм×мм×мм |
27×44.5×25
27×49.4×25 |
ширина×глубина×высота с подключённым неохлаждаемым датчиком в корпусе TO39 ширина×глубина×высота с подключённым датчиком с 2-, 3- или 4-ступенчатым термоэлектрическим охладителем (2TE, 3TE, 4TE) | |
Примечание:
Электрические характеристики при температуре окружающего воздуха Ta = 20 °C;
1) В определённых случаях шум предусилителя может значительно снижать производительность системы. В частности, это может происходить при работе датчиков большой ёмкости на высоких частотах;
2) fo – частота, при которой проводилось измерение шума;
3) RL – нагрузочное сопротивление;
4) Вместо измерения непосредственно на датчике, измерение проводилось на входе с использованием эквивалентного сопротивления. Такой метод исключает погрешность, связанную с влиянием теплового излучения окружающей среды.
