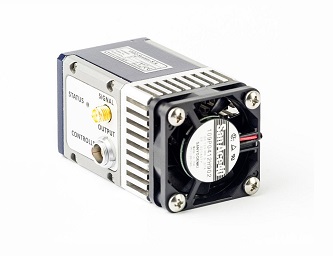

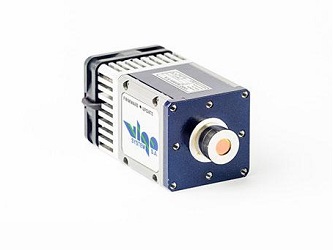

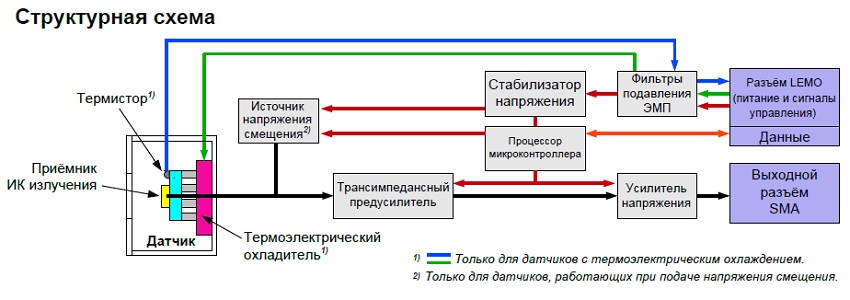

Предварительный усилитель серии PIP представляет собой программируемый интеллектуальный предусилитель для фотоприемников инфракрасного излучения на основе КРТ (кадмий-ртуть-теллур, MCT=HgCdTe). Благодаря современным комплектующим он обеспечивает превосходные параметры сигнала и отличается повышенной надёжностью и эксплуатационной гибкостью. Встроенное устройство контроля напряжения позволяет контролировать такие рабочие параметры, как напряжение питания, напряжение смещения детектора, смещение выходного напряжения в первом и последнем каскаде и др.
Непосредственно во время работы прибора можно:
- изменять коэффициент усиления;
- изменять тип связи (AC/DC – по переменному или постоянному току);
- оптимизировать трансимпеданс первого каскада (с точки зрения уровня входного шума и общей ширины полосы пропускания);
- уменьшать ширину полосы пропускания вплоть до 1,5 МГц (подавление широкополосного шума для считывания слабых сигналов);
- подавлять смещение напряжения на выходе (вручную или автоматически).
Оптимизированные параметры сразу сохраняются во внутреннюю память EEPROM и автоматически загружаются после включения питания. Кроме того, в любой момент можно восстановить заводские настройки. При точном соблюдении всех указаний, приведённых в руководстве пользователя, эксплуатация устройства будет не только простой, но и безопасной. При необходимости можно также регулировать напряжение смещения, подаваемое на фотоприемник, однако в заводских настройках данная функция по умолчанию заблокирована для предотвращения повреждения детектора.
Особенности:
- компактные размеры;
- высокое отношение сигнал/шум;
- предназначен для работы как с неохлаждаемыми MCT детекторами, так и с охлаждаемыми датчиками с 2-х, 3-х и 4-х ступенчатыми термоэлектрическими охладителями;
- параметры, задаваемые пользователем:
· смещение выходного напряжения;
· коэффициент усиления (в диапазоне 40 дБ);
· ширина полосы пропускания: 150 кГц, 1.5 МГц, 20 МГц, 1.5 МГц, 15 МГц, 200 МГц;
· тип связи (AC/DC – по переменному или постоянному току);
· параметры фотоприемника (в некоторых случаях эта возможность ограничена);
- взаимозаменяемость программируемых модулей и программируемых контроллеров;
- гибкость конфигурирования позволяет использовать модуль в системах с самыми разными параметрами;
- большой выбор дополнительных принадлежностей.
Применения:
- бесконтактное измерение температуры;
- атмосферные оптические линии связи (АОЛС, Free Space Optics, FSO);
- обнаружение лазерного излучения;
- инфракрасный газовый анализ;
- Фурье-спектроскопия;
- датчики пожарной сигнализации, датчики движения;
- пирометры, тепловизоры;
- неразрушающий контроль материалов.
Технические характеристики:
Характеристика |
Обозначение |
Единица измерения |
Типовое значение |
Условия и примечания |
Спектральная плотность шумового напряжения на входе |
en |
нВ⋅Гц-1/2 |
0.95 |
fo = 10 кГц 2) |
Спектральная плотность шумового тока на входе |
in |
пА⋅Гц-1/2 |
4.5 1) 7.0 1) |
Трансимпеданс первого каскада = 5 кОм Трансимпеданс первого каскада = 1 кОм |
Нижняя граничная частота |
flo |
Гц |
DC/1k |
Задаётся пользователем с помощью программного обеспечения |
Верхняя граничная частота |
fhi |
Гц |
150k/1.5M/20M 3) 1.5M/15M/200M 3) |
Максимальные значения для ограниченного числа датчиков при включённом встроенном фильтре. |
Трансимпеданс |
Ki |
В⋅А-1 |
250 - 25k 1.25k - 125k |
Трансимпеданс первого каскада = 5 кОм Трансимпеданс первого каскада = 1 кОм |
Полное выходное сопротивление |
Rout |
Ом |
50 | |
Размах напряжения выходного сигнала |
Vout |
В |
±1 |
с приложенной нагрузкой 50 Ом |
Смещение выходного напряжения |
Voff |
мВ |
не более ±20 4) не более ±10 |
связь по постоянному току связь по переменному току |
Напряжение источника питания |
Vsup |
В |
±9 | |
Ток источника питания |
Isup |
мА |
типовой ±80 не более ±100 | |
Размеры |
- |
мм×мм×мм |
40×81.3×40
40×82.8×40
40×84.3×40 |
ширина×глубина×высота с подключённым датчиком с 2-х ступенчатым термоэлектрическим охладителем (2TE); ширина×глубина×высота с подключённым датчиком с 3-х ступенчатым термоэлектрическим охладителем (3TE); ширина×глубина×высота с подключённым датчиком с 4-ступенчатым термоэлектрическим охладителем (4TE) |
Допустимая температура окружающего воздуха при работе |
T |
°C |
+5...+35 | |
Допустимая температура окружающего воздуха при хранении |
- |
°C |
-10...+50 | |
Относительная влажность воздуха |
- |
% |
10...90 |
Примечания:
Электрические характеристики при температуре окружающего воздуха Ta = 20 °C
1) В определённых случаях шум предусилителя может значительно снижать производительность системы. В частности, это может происходить при работе датчиков большой ёмкости на высоких частотах.
2) fo – частота, при которой проводилось измерение шума.
3) В зависимости от выбранной опции (см. расшифровку маркировки модели предусилителя).
4) Вместо измерения непосредственно на датчике, измерение проводилось на входе с использованием эквивалентного сопротивления. Такой метод исключает погрешность, связанную с влиянием теплового излучения окружающей среды.
