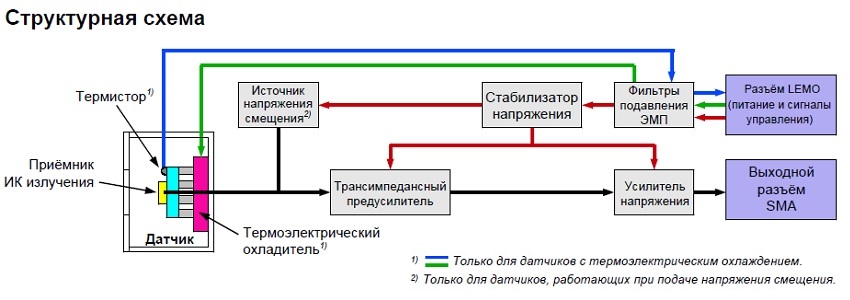

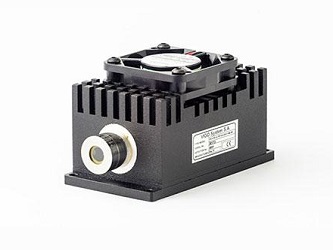

Предварительный усилитель серии FIP представляет собой быстродействующий трансимпедансный предусилитель со связью по переменному току для фотоприемников инфракрасного излучения на основе КРТ (кадмий-ртуть-теллур, MCT=HgCdTe). Он предназначен для быстродействующих измерительных систем. Предусилитель серии FIP может работать с охлаждаемыми датчиками, требующими и не требующими подачи напряжения смещения.
Особенности:
- компактные размеры;
- ширина полосы пропускания до 1 ГГц;
- высокоточное преобразование тока в напряжение;
- возможность подачи на детектор напряжения смещения до +800 мВ;
- низкий уровень токового шума;
- совместимость с датчиками с высоким сопротивлением;
- эффективное охлаждение детекторов с 4-х стадийным термоэлектрическим охладителем.
Применения:
- лазерные технологии;
- измерение сверхкоротких лазерных импульсов;
- телеметрия;
- системы прицеливания;
- атмосферные оптические линии связи (АОЛС, Free Space Optics, FSO).
Технические характеристики:
|
Характеристика |
Обозначение |
Единица измерения |
Типовое значение |
Условия и примечания |
|
Спектральная плотность шумового напряжения на входе |
en |
нВ⋅Гц-1/2 |
1.1 1) |
fo = 100 кГц 2) |
|
Спектральная плотность шумового тока на входе |
in |
пА⋅Гц-1/2 |
5 1) |
fo = 100 кГц 2) |
|
Нижняя граничная частота |
flo |
Гц |
1k, 10k |
3 дБ |
|
Верхняя граничная частота |
fhi |
Гц |
1G |
3 дБ |
|
Трансимпеданс |
Ki |
В⋅А-1 |
8.5×103 | |
|
Полное выходное сопротивление |
Rout |
Ом |
50 | |
|
Размах напряжения выходного сигнала |
Vout |
В |
±10 |
RL = 50 Ом 3) |
|
Напряжение источника питания |
Vsup |
В |
+12 -5 | |
|
Ток источника питания |
Isup |
мА |
+100 -50 |
без подачи смещения на датчик |
|
Размеры |
- |
мм×мм×мм |
45×89.5×48.5
45×91×48.5
45×92.5×48.5 |
ширина×глубина×высота с подключённым датчиком с 2-ступенчатым термоэлектрическим охладителем (2TE) ширина×глубина×высота с подключённым датчиком с 3-ступенчатым термоэлектрическим охладителем (3TE) ширина×глубина×высота с подключённым датчиком с 4-ступенчатым термоэлектрическим охладителем (4TE) |
Примечания:
Электрические характеристики при температуре окружающего воздуха Ta = 20 °C
1) В определённых случаях шум предусилителя может значительно снижать производительность системы. В частности, это может происходить при работе датчиков большой ёмкости на высоких частотах.
2) fo – частота, при которой проводилось измерение шума.
3) RL – нагрузочное сопротивление.
|
