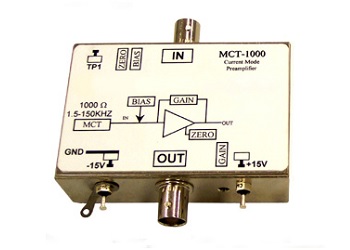

Предусилители серии MCT-1000 были специально разработаны для работы с фотоэлектрическими детекторами HgCdTe-MCT. Низкий уровень шума и высокое усиление сигнала вместе с нулевым напряжением смещения обеспечивают идеальное дополнение к этим инфракрасным детекторам. Предусилитель серии MCT-1000 обеспечивает детектор HgCdTe-MCT всей необходимой интерфейсной схемой требуемой для оптимальной работы фотоприемника. Дополнительные внешние схемы смещения или нагрузочные резисторы не требуются.
Детектор HgCdTe-MCT подключается к разъему BNC с помощью кабеля SMA-BNC, который обычно поставляется вместе с детектором в комплекте. Для питания требуется положительное и отрицательное напряжение 15 В с током не менее 200 мА (для +15 В) и не менее 100 мА (для -15 В). Напряжение смещения подается внутри предусилителя и регулируется от 0 до +2.5 В. Полоса пропускания устанавливается от 1,5 Гц до 150 кГц. Другие полосы пропускания также доступны для заказа. Регулируемый коэффициент усиления позволяет изменить получаемую амплитуду сигнала, как правило, от 50 до 1000 раз.
Напряжение смещения и коэффициент усиления зависят от сопротивления детектора, и так как все детекторы немного отличаются друг от друга свои сопротивлением, будет небольшое изменение в максимальном напряжении смещения и максимальном усилении сигнала.
Технические параметры предусилителей для детекторов HgCdTe-MCT:
|
Модель предусилителя |
Тип фотоприемника |
Полоса пропускания |
Коэффициент усиления |
|
MCT-1000 |
HgCdTe |
1.5 Гц – 150 кГц |
50 – 1000 |
|
MCT-1000DC |
HgCdTe |
DC – 150 кГц |
50 – 1000 |
|
MCT-1000H |
HgCdTe |
1.5 Гц – 150 кГц |
200 – 4000 |
|
MCT-1000HS |
HgCdTe |
500 Гц – 1 МГц |
50 – 1000 |
