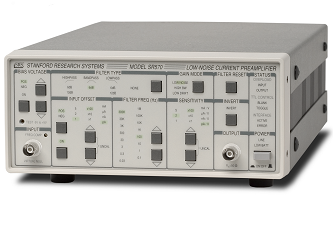

SR570 - малошумящий предусилитель тока способный работать с сигналами от 1 пА/В. Высокий коэффициент усиления и широкая полоса пропускания, низкий уровень шума и множество удобных функций делают SR570 компании Stanford Research Systems идеальным решением для различных задач фотоники, низкотемпературных и других измерений.
Особенности:
- Шум на входе: 5 фА/√Гц;
- Ширина полосы пропускания: 1 МГц;
- Максимальный коэффициент усиления:1 пА/В;
- Регулируемое напряжение смещения;
- 2 настраиваемых фильтра;
- Регулируемый ток входного смещения;
- Работа от сети или аккумулятора;
- Интерфейс: RS-232.

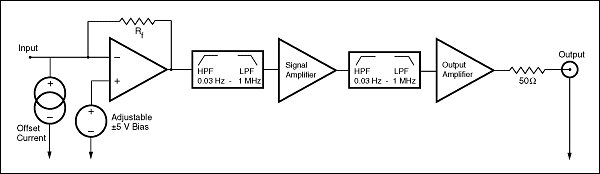

Блок-схема предусилителя SR570 компании Stanford Research Systems
Усиление
Чувствительность прибора SR570 компании Stanford Research Systems задается в диапазоне от 1 пА / В до 1 мА / В в последовательности 1-2-5. Функция верньерной регулировки усиления позволяет выбирать любое значение чувствительность в данном диапазоне.
Усиление может быть распределено на разные ступени усилителя для оптимизации производительности приборов. Режим низкого шума обеспечивает усиление на входном каскаде усилителя для обеспечения наилучших шумовых характеристик. Режим высокой полосы пропускания осуществляет усиление на более поздних каскадах усилителя для улучшения частотной характеристики. В режиме с низким дрейфом входной усилитель заменяется очень операционным усилителем с малым входным током, который снижает дрейф DC прибора с коэффициентом 1000.
Фильтры
SR570 содержит два RC-фильтра первого порядка, частоту и тип отсечки которых можно настроить с передней панели. Они могут быть сконфигурированы как низкочастотный или высокочастотный фильтр с наклоном частотной характеристики 6 или 12 дБ/окт или в качестве полосового фильтра с наклоном ЧХ 6 дБ / окт. Частоты среза регулируются от 0.03 Гц до 1 МГц в последовательности 1-3-10. Прибор оснащен кнопкой сброса, чтобы сократить время восстановления при использовании больших постоянных времени фильтра.
Входное смещение и постоянный ток смещения
Предусмотрена регулировка смещения входного сигнала для подавления любых нежелательных фоновых токов (DC). Токи смещения могут быть заданы от ± 1 пА до ± 1 мА с шагом примерно 0.1%. SR570 также имеет регулируемое входное напряжение смещения (± 5 В), которое позволяет непосредственно приводить ток к виртуальному нулю (аналоговая земля) или выбирать нужный постоянный уровень смещения.
Переключение и бланкирование
Два оптоизолированных TTL входа на задней панели дают дополнительные возможности управления SR570, и используются как для защиты входных усилителей от перегрузки, так и для инвертирования входных сигналов синхронно с TTL импульсами, позволяя осуществлять синхронное детектирование прерываемых сигналов.
Работа от батареи
Три перезаряжаемые свинцовые батареи обеспечивают до 15 часов работы. Внутреннее зарядное устройство осуществляет заряд батарей при работе от сети. При полном разряде батарея автоматически отключается от схем усилителей во избежание его повреждения.
Отсутствие цифрового шума
Микропроцессор, управляющий работой SR570, включается только на короткие моменты изменения настроек прибора. Это гарантирует отсутствие загрязнения слабых входных сигналов цифровым шумом.
Интерфейс RS-232
Служит для передачи в компьютер данных о режиме работы прибора (на скорости 9600 бод). Оптически изолирован от электронных схем усилителя.
Технические характеристики предусилителей SR570 Stanford Research Systems:
|
Спецификация предусилителей SR570 | |
|
Вход | |
|
Входы |
Виртуальный "ноль" или заданное пользователем смещение (±5 В) |
|
Смещение на входе |
±1 пА - ±1 мА |
|
Макс. входной сигнал |
±5 мА |
|
Чувствительность |
1 пА/В - 1 мА/В |
|
Частотная характеристика |
±0.5 дБ - 1 МГц. Регулируемая функция компенсации емкости источника. |
|
Заземление |
"Земля" усилителя – плавающая. "Земля" усилителя и корпуса доступны на задней панели. |
|
Выход | |
|
Точность коэффициента усиления |
±(0.5 % выходного сигнала + 10 мВ) @ 25°C |
|
Макс. выход |
±5 В (высокий импеданс) |
|
Общие сведения | |
|
Интерфейс |
RS-232, 9600 бод |
|
Питание |
100/120/220/240 В (AC), 6 Вт в заряженном состоянии, 30 Вт при зарядке. Встроенный аккумулятор гарантирует 15 часов работы без подзарядки. Аккумулятор заряжается при подключении прибора к сети. |
|
Габаритные размеры |
8.3" × 3.5" × 13.0" |
|
Вес |
6.8 кг (при установленном аккумуляторе) |
|
Гарантия |
Один год |
Технические характеристики предусилителей SR570 Stanford Research Systems:
|
Чувствительность
|
Ширина полосы пропускания (-3 дБ) |
Шум (/√Гц) |
Температурный коэффициент ± (% входа + смещение) /°C |
Импеданс на входе | ||
|
Широкая полоса пропускания |
Низкий уровень шума |
Широкая полоса пропускания |
Низкий уровень шума |
Низкий уровень дрейфа (11 - 28 °C) |
Для всех режимов | |
|
10-3 |
1.0 МГц |
1.0 МГц |
150 пА |
150 пА |
0.01 % + 20 нА |
1 Ом |
|
10-4 |
1.0 МГц |
500 кГц |
100 пА |
60 пА |
0.01 % + 2 нА |
1 Ом |
|
10-5 |
800 кГц |
200 кГц |
60 пА |
2 пА |
0.01 % + 200 пА |
100 Ом |
|
10-6 |
200 кГц |
20 кГц |
2 пА |
600 фА |
0.01 % + 20 пА |
100 Ом |
|
10-7 |
20 кГц |
2 кГц |
600 фА |
100 фА |
0.01 % + 2 пА |
10 кОм |
|
10-8 |
2 кГц |
200 Гц |
100 фА |
60 фА |
0.01 % + 400 фА |
10 кОм |
|
10-9 |
200 Гц |
15 Гц |
60 фА |
10 фА |
0.025 % + 40 фА |
1 МОм |
|
10-10 |
100 Гц |
10 Гц |
10 фА |
5 фА |
0.025 % + 20 фА |
1 МОм |
|
10-11 |
20 Гц |
10 Гц |
10 фА |
5 фА |
0.040 % + 20 фА |
1 МОм |
|
10-12 |
10 Гц |
10 Гц |
5 фА |
5 фА |
0.040 % + 20 фА |
1 МОм |
|
