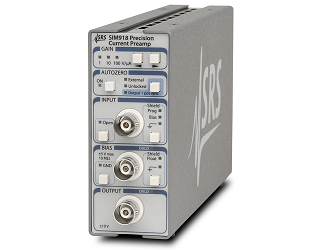

Предусилитель тока SIM918 компании Stanford Research Systems идеально подходит для приложений, в которых смещение напряжения на входе должно быть сведено к минимуму. Разность напряжений постоянного тока между двумя входами (токовый вход и вход напряжения смещения) точно измеряется каждые 2 секунды и обнуляется. В результате получаем усилитель тока со смещением входного напряжения менее 10 мкВ. Эта функция автообнуления может быть включена или заблокирована дистанционно или с передней панели, что позволяет гибко перестраивать систему для чувствительных приложений.
Блок-схема предусилителя SIM918
В качестве усилителя тока SIM918 обеспечивает входной шум до 15 фА/√Гц и регулируемое усиление тока (от 106 до 108 В / A). Диапазон выходного напряжения составляет ± 10 В для всех коэффициентов усиления. Входной ток смещения меньше 2 пА (DC), прибор имеет полосу пропускания до 22 кГц (зависит от усиления).
Также предусмотрен вход / выход синхронизации с автообнулением. Во внутреннем режиме автоматического обнуления этот порт обеспечивает один импульс в секунду (pps), синхронный с внутренней схемой переключения. Во внешнем режиме входной сигнал 0.9-1.1 пс генерирует опорный сигнал для синхронизации схемы.
SIM918 обеспечивает максимальную гибкость для кабелей и заземления. Экранирование BNC входа тока может переключаться между землей корпуса, напряжением смещения или входом на задней панели (при желании можно оставить плавающим). Экранирование BNC разъема напряжения смещения может быть независимо заземлено или оставаться плавающим.
Цифровая схема управления в SIM918 спроектирована с использованием специальной технологии SRS, которая заключается в том, что микроконтроллер включается только при изменении настроек (обратите внимание, что схема автоматического обнуления не зависит от микроконтроллера и может работать, когда тактовый генератор остановлен). Это гарантирует, что цифровой шум не влияет на аналоговые слабые сигналы. Настройки могут быть изменены с передней панели или через удаленный интерфейс. Модуль генерирует сигнал состояния, предупреждающий пользователя о любых перегрузках.
Особенности:
- Входное напряжение смещения <10 мкВ;
- Ток смещения <2 пА;
- Коэффициент усиления тока от 1E+6 до 1E+8 В/А;
- Плотность шума на входе 15 фА/√Гц (1E+8 В/А);
- Автоматическое обнуление;
- Вход для подачи напряжения смещения.
Технические характеристики предусилителя тока SIM918 компании Stanford Research Systems:
|
Параметр |
Значение |
|
Смещение напряжение на входе |
<10 мкВ (автообнуление) |
|
Входной импеданс |
<1 Ом (DC), 18 пФ |
|
Коэффициент усиления тока |
106 В/А, 107 В/А или 108 В/А |
|
Точность коэффициента усиления | |
|
(106 В/А) |
±0.1 % |
|
(107 В/А) |
±0.1 % |
|
(108 В/А) |
±2 % |
|
Стабильность коэффициента усиления | |
|
(106 В/А) |
±10 ppm/°C |
|
(107 В/А) |
±50 ppm/°C |
|
(108 В/А) |
±100 ppm/°C |
|
Ширина полосы пропускания (тип.) | |
|
(106 В/А) |
22 кГц |
|
(107 В/А) |
12 кГц |
|
(108 В/А) |
4 кГц |
|
Шум на входе (тип.) | |
|
(106 В/А) |
130 фА/√Гц @ 100 Гц |
|
(107 В/А) |
42 фА/√Гц @ 100 Гц |
|
(108 В/А) |
15 фА/√Гц @ 100 Гц |
|
Ток смещения (AC) |
3.5 пА rms (автообнуление) |
|
Ток смещения (DC) |
<2 пА |
|
Экранирование BNC входа |
Может быть привязано к земле корпуса, или аналоговому входу на задней панели (Prog), или управляется через вход смещения |
|
Вход смещения | |
|
Рабочий диапазон |
±5 В (DC) |
|
Частотная характеристика |
0.2 Гц |
|
Входной импеданс |
10 МОм |
|
Экранирование BNC входа |
Земля или плавающая земля |
|
Программный вход (на задней панели) | |
|
Функции |
Подключается к экрану BNC входа тока |
|
Рабочий диапазон |
±60 В |
|
Входной импеданс |
3 ГОм (тип.) |
|
Выход | |
|
Рабочий диапазон |
±10 В |
|
Макс. ток |
100 мА |
|
Автообнуление | |
|
Выбор функции |
Вкл. или блокирована |
|
Частота переключения |
0.5 Гц |
|
Вход/выход внеш. синхронизации |
1 импульс в секунду (pps), TTL. Работает как выход синхронизации 1 pps во внутреннем режиме. |
|
Общие сведения | |
|
Рабочая температура |
0 °C - 40 °C, без конденсации |
|
Интерфейс |
Последовательная передача данных через SIM интерфейс |
|
Разъемы |
BNC (3 спереди, 2 сзади) |
|
DB15 (штекерный) |
SIM интерфейс |
|
Питание |
Питание от стойки SIM900, или от пользовательского источника питания (DC) (опция) (±15 В и +5 В) |
|
Габаритные размеры |
1.5" × 3.6" × 7.0" |
|
Вес |
1.7 lbs. |
|
Гарантия |
Один год |
