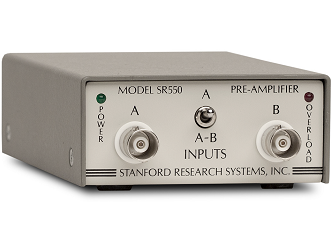

Предусилитель напряжения SR550 компании Stanford Research Systems предназначен для работы с любым синхронным усилителем SRS. Предусилители обеспечивают усиление близко к детектору, до того, как отношение сигнал / шум начнет ухудшаться из-за емкости кабеля и т. д.. Предусилитель минимизирует шум и наводки в соединительных линиях и уменьшает время измерения. При использовании данного предусилителя с аналоговыми синхронными усилителями SR510 или SR530 коэффициент усиления предусилителя автоматически выбирается для оптимизации шумовых характеристик без ущерба для динамического резерва. При использовании с любым синхронным усилителем SRS коэффициент усиления предусилителя автоматически устанавливается на максимальное значение. Сигналы питания и управления подаются от синхронного усилителя с помощью 9-контактного кабеля (в комплекте). SR550 также может использоваться независимо от синхронного усилителя путем подачи соответствующего напряжения смещения (± 20 В DC, +5 В DC).
Особенности:
- Плотность шума на входе: 3.6 нВ/√Гц;
- Входной каскад на полевых транзисторах, входной импеданс: 100 МОм;
- Коэффициент усиления: 1, 2, 5 или 10;
- Дифференциальный и несимметричный входы;
- Запитывается от синхронных усилителей SRS;
- Высокий уровень ослабления синфазного сигнала.
Технические характеристики предусилителя SR550 компании Stanford Research Systems:
|
Общие сведения |
|
|
Входной импеданс |
100 МОм + 25 пФ |
|
Входы |
Несимметричные или дифференциальные |
|
Макс. входной сигнал |
250 мВrms для 100 В (DC), 10 В (AC) порог повреждения |
|
Шум (тип.) |
3.6 нВ/√Гц при 1 кГц |
|
Связь |
AC (0.016 Гц) |
|
КОСС |
90 дБ при 100 Гц, 1 В вход |
|
Коэффициент усиления |
1, 2, 5, 10 (автоматически устанавливается синхронными усилителями SR510 или SR530) |
|
Вход |
10 нВ - 200 мВ |
|
Точность коэффициента усиления |
2 % (2 Гц - 100 кГц) |
|
Стабильность коэффициента усиления |
100 ppm/°C |
|
Выходы |
A (сигнал, 600 Ом, несимметричный) |
|
Макс. выход |
7 Вpp |
|
Питание |
От усилителей SR510, SR530, SR810, SR830 или SR850 или SR124 |
|
Габаритные размеры |
3.0" × 1.3" × 5.1" |
|
Вес |
0.5 кг |
|
Гарантия |
Один год |
