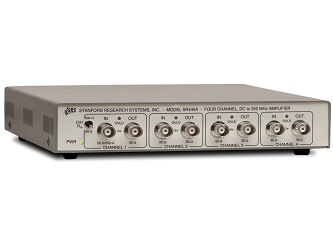

Предусилитель модели SR445A компании Stanford Research Systems с шириной полосы пропускания 350 МГц имеет четыре широкополосных усилителя, каждый с коэффициентом усиления 5. Четыре канала могут использоваться независимо или каскадно, чтобы обеспечить общий коэффициент усиления до 625. Быстрое время нарастания сигнала, низкий уровень шума и превосходная точность SR445A делают его идеальным инструментом для усиления выходных сигналов быстрых фотоумножителей и фотодиодов. SR445A может использоваться для улучшения чувствительности осциллографов, счетчиков фотонов, схем усреднения с узкополосным фильтром, анализаторов спектра и других контрольно-измерительных приборов.
Каждый канал имеет входное и выходное сопротивление 50 Ом. Входной импеданс канала 1 может быть увеличен примерно до 500 Ом с помощью переключателя на передней панели. Это может улучшить чувствительность сигналов от устройств ввода тока и заряда, таких как фотоумножители. Каждый канал имеет отдельную регулировку смещения.
Особенности:
- 4 независимых канала;
- Ширина полосы пропускания: DC - 350 МГц;
- Время нарастания/спада: 1 нс;
- Шум на входе: 6.4 нВ/√Гц;
- Усиление напряжения: 625;
- Сопротивление:50 Ом;
- Восстановление после перегрузки: 3 нс.
Технические характеристики предусилителя SR445A компании Stanford Research Systems
|
Параметр |
Значения |
|
Каналы усилителя |
4 |
|
Входы и Выходы |
50 Ом (DC связь) |
|
Ширина полосы пропускания |
DC - 350 МГц (-3 дБ) |
|
Время нарастания / спада |
1 нс (один канал) |
|
Коэффициент усиления напряжения |
5 в каждом канале (до 4 каналов могут быть объединены в каскад) |
|
Шум на входе |
6.4 нВ/√Гц |
|
Рабочий диапазон |
Входы: ±200 мВ, Выходы: ±1.0 В |
|
Задержка распространения |
2.7 нс на канал |
|
Время восстановления |
3 нс для 10× перегрузки |
|
Защита входа |
±50 В при <1 мс |
|
Регистрация перегрузки |
±1.3 В |
|
Перекрестные помехи |
-60 дБ |
|
Рабочая температура |
0 °C - 40 °C, без конденсации |
|
Габаритные размеры |
8.3" × 1.5" × 8.0" |
|
Питание |
10 W, 100/120/220/240 В (AC), 50/60 Гц |
|
Гарантия |
Один год |
|
Поставщик
|
Stanford Research Systems |
