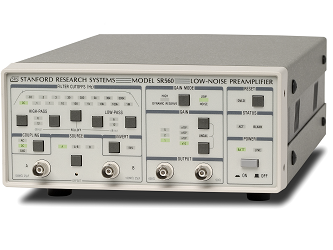

SR560 компании Stanford Research Systems - это высокопроизводительный малошумящий предусилитель, который идеально подходит для широкого спектра применений, включая низкотемпературные измерения, оптическое детектирование и аудиотехнику.

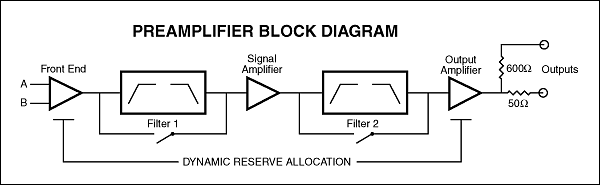

Блок-диаграмма предусилителя
Входы
SR560 имеет дифференциальный вход на передней панели с входным шумом 4 нВ/√Гц и входным импедансом 100 МОм. Входы предусилителя SR560 полностью плавающие (экраны BNC не подключены к земле корпуса). "Земля" усилителя и корпуса доступны на задней панели для обеспечения возможности реализации разных вариантов заземления прибора. Коррекция смещения нулевой точки осуществляется с помощью потенциометра на передней панели с помощью небольшой отвертки.
Для предохранения от перегрузок входных каскадов на задней панели предусмотрен вход TTL бланкирования, посредством которого производится быстрое включение и выключение усиления.
Выходы
Предусилитель SR560 компании Stanford Research Systems имеет выходные изолированные BNC разъёмы с возможностью выдачи 10 Вpp. На первом выход сопротивления 600 Ом, на втором – 50 Ом. На задней панели расположено два выхода источника питания, оба рассчитаны на выдачу тока силой до 200 мА.
Усиление
Коэффициент усиления выбирается от 1 до 50 000 в последовательности 1-2-5. Функция регулируемого усиления позволяет указать коэффициент усиления в процентах от любого фиксированного значения коэффициента усиления с разрешением 0.5%. Усиление может быть выборочно распределено перед фильтрами для оптимизации шумовых характеристик или после фильтров для снижения восприимчивости к перегрузкам.
Фильтры
SR560 содержит два RC-фильтра первого порядка, частоту и тип отсечки (высокочастотные или низкочастотные) которых можно настроить с помощью интерфейса передней панели. Фильтры могут быть сконфигурированы как низкочастотный или высокочастотный фильтр с крутизной характеристики 6 или 12 дБ/октаву или в качестве полосового фильтра (6 дБ / окт). Частоты отсечки фильтра могут быть установлены в последовательности 1-3-10 от 0.03 Гц до 1 МГц.
Работа от аккумулятора
Три перезаряжаемых свинцово-кислотных аккумулятора обеспечивают до 15 часов работы от батарей. Внутреннее зарядное устройство автоматически заряжает батареи, когда устройство подключено к сети. Зарядное устройство определяет состояние батареи и соответственно регулирует скорость зарядки. Два светодиода на задней панели показывают состояние заряда батарей. Когда батареи разряжаются, они автоматически отсоединяются от схемы усилителя, чтобы избежать повреждения батареи.
Отсутствие цифрового шума
Микропроцессор, который запускает SR560, «спит», за исключением короткого интервала, необходимого для изменения настройки прибора. Это гарантирует, что цифровой шум не будет загрязнять слабые аналоговые сигналы.
Интерфейс RS-232
Интерфейс RS-232 обеспечивает связь с предусилителем SR560 со скоростью передачи данных 9600 бод. С одного компьютера можно управлять сразу 4 предусилителями, причем каждому SR560 присваивается уникальный адрес. Команда «Listen» указывает, какой SR560 будет реагировать на команды. Все функции прибора (кроме включения питания) могут задаваться через интерфейс RS-232. Интерфейсная электроника RS-232 оптоизолирована от схемы усилителя для обеспечения максимальной помехоустойчивости.
Особенности:
- Входной шум: 4 нВ/√Гц;
- Ширина полосы пропускания: 1 МГц;
- Регулируемый КУ: 1 to 50.000;
- AC или DC связь;
- Два настраиваемых фильтра;
- Дифференциальные и несимметричные входы;
- Работа от сети или аккумулятора;
- Интерфейс: RS-232.
Технические характеристики предусилителей SR560 Stanford Research Systems:
|
Спецификация предусилителей SR560 | |
|
Вход | |
|
Входы |
AC или DC связь, несимметричные или дифференциальные |
|
Входной импеданс |
100 МОм + 25 пФ |
|
Макс. входной сигнал |
3 Вpp |
|
КОСС |
100 дБ от DC до 1 кГц |
|
Шум |
4 нВ/√Гц при 1 кГц |
|
Коэффициент усиления |
1 - 50,000 в последовательности 1-2-5. Корректировка с шагом 0.5 %. |
|
Стабильность коэффициента усиления |
200 ppm/°C |
|
Ширина полосы пропускания |
-3 дБ при 1.2 МГц (тип.) |
|
Плоскостность |
±0.3 дБ до 300 кГц (Коэффициент усиления до 1000) |
|
Фильтры | |
|
Сигнальные фильтры |
2 конфигурируемых (низко- или высокочастотные), крутизна: 6 дБ/октаву. |
|
Распределение усиления |
Большой динамический резерв— Коэффициент усиления увеличивается после сигнальных фильтров для предотвращения перегрузки.
до фильтров для улучшения шумовых характеристик. |
|
Выход | |
|
Макс. выход |
10 Вpp, 50 Ом и 600 Ом |
|
Сброс параметров фильтров |
При работе с фильтрами с большой постоянной времени сброс осуществляется с помощью кнопки на передней панели. |
|
Дрейф |
5 мкВ/°C (DC связь) |
|
Искажения |
0.01 % при 1 кГц |
|
Задняя панель |
±12 В (DC) @ 200 мА относительно земли усилителя |
|
Общие характеристики | |
|
Внешнее стробирование |
TTL вход обнуляет коэффициент усиления |
|
Интерфейсы |
RS-232, 9600 бод, только для приема |
|
Питание |
100/120/220/240 В (AC), 6 Вт (заряженный), 30 Вт (в процессе зарядки). Встроенный аккумулятор обеспечивает 15 часов работы без подзарядки. Батарейки заряжаются при подключении к сети. |
|
Габаритные размеры |
8.3" × 3.5" × 13.0" |
|
Вес |
6.8 кг (с аккумулятором) |
|
Гарантия |
1 год |
