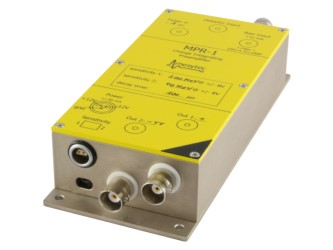

mesytec MPR-1 представляет собой модуль предусилителя с интегрированием заряда. Он имеет два выхода, которые можно переключить на разные или одинаковые полярности. Один из них можно настроить как выход временного фильтра. Оба могут управлять кабелями BNC с нагрузкой. Чувствительность можно изменить в 5 раз с помощью переключателя на передней панели. Это помогает получить более сильные сигналы при низком заряде. MPR-1 доступен с разъемами Lemo, BNC, MHV и SHV.
Особенности:
- Никелированный, полностью экранированный корпус;
- Входная защита от электростатического разряда;
- Положительный и отрицательный входной заряд;
- Импульсный вход;
- Напряжение смещения до ±3000 В;
- Два выхода (выбираемая полярность, один может быть настроен как выход временного фильтра);
- Сильный выходной драйвер на 50 Ом (опционально 93 Ом);
- Быстрое время нарастания (t < 12 нс);
- Две чувствительности (выбирается переключателем);
- Малая мощность.
Технические характеристики:
Диапазон энерговыделения в кремниевых детекторах. Разделите на 3.6, чтобы получить количество электронов (1 ГэВ = 2.8*108 электронов).
Все значения для выхода ±8 В, цифра слева соответствует низкому положению переключателя, цифра справа соответствует высокой чувствительности.
200 МэВ:
200 МэВ / 40 МэВ -> низкий уровень шума (для энергий до 200 МэВ [Si] = 9 пКл)
1 ГэВ:
1 ГэВ / 200 МэВ -> Si-детекторы в экспериментах с тяжелыми ионами или ФЭУ (для энергий до 1 ГэВ = 45 пКл)

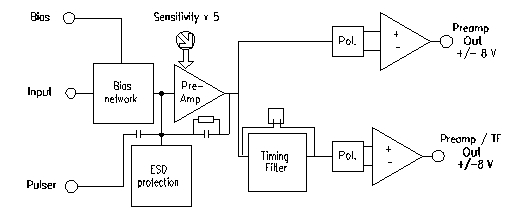

Схема
|
