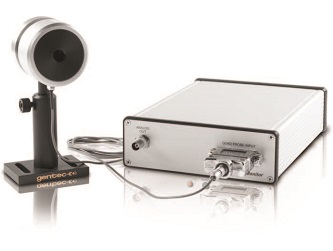

Позиционно-чувствительные пироэлектрические детекторы GenTec позволяют измерять как мощность, так и энергию лазерных пучков одновременно с отслеживанием положения пучка в режиме реального времени. Данные детекторные головки регистрируют излучение от УФ до дальнего ИК диапазона и даже вплоть до ТГц области спектра.
Особенности:
1. Одновременная юстировка, отслеживание положения пучка и измерение энергии и мощности;
Разрешение на уровне мкм.
2. На основе квадрантных детекторов;
3. Для непрерывных и импульсных источников;
- QUAD-E: энергия в импульсе от мкДж до мДж;
- QUAD-P: мощность от мкВт до мВт.
4. От УФ до дальнего ИК и ТГц диапазона;
5. Большая апертура: 9 и 20 мм;
6. USB 2.0 интерфейс;
Гарантирует высокую скорость отслеживания положения пучка.
7. ПО на базе Labview;
6. Держатель не входит в комплект поставки;
При приобретении детектора Вы можете приобрести основание с 50% скидкой.
Техническая документация на позиционно-чувствительные детекторы компании GenTec:
|
Параметры |
QUAD-9-MT-E / QUAD-9-MT-P |
QUAD-20-MT-E / QUAD-20-MT-P |
||
|
Макс. энергия / Средняя мощность |
20 мДж / 200 мВт |
20 мДж / 200 мВт |
||
|
Макс. разрешение определения положения |
1 мкм / 10 мкм |
1 мкм / 10 мкм |
||
|
Эффективная апертура |
9 x 9 мм |
20 x 20 мм |
||
|
Измерительная способность |
||||
|
Мин. размер пучка |
≥ 4.5 мм Ø |
≥ 10 мм Ø |
||
|
Рабочий спеткральный диапазон |
0.1 - 3000 мкм |
0.1 - 3000 мкм |
||
|
Детекторы энергии |
|
|
|
|
|
Макс. измеряемая энергия |
20 мДж/канал |
20 мДж/канал |
||
|
Эквивалентная энергия шума |
0.5 мкДж |
1.0 мкДж |
||
|
Время нарастания (0-100%) |
150 мкс |
150 мкс |
||
|
Макс. частота следования импульсов |
1000 Гц |
1000 Гц |
||
|
Макс. ширина импульса |
2.5 мксек |
2.5 мксек |
||
|
Чувствительность |
1000 В/Дж |
1000 В/Дж |
||
|
Для детекторов мощности |
|
|
|
|
|
Макс. измеряемая мощность |
200 мВт |
200 мВт |
||
|
Эквивалентная плотность мощности |
1 мкВт |
2 мкВт |
||
|
Время нарастания (0-100%) |
< 0.02 с |
< 0.02 с |
||
|
Макс. частота модуляции |
50 Гц |
50 Гц |
||
|
Чувствительность |
2000 В/Вт |
2000 В/Вт |
||
|
Неточность калибровки |
± 4% |
± 4% |
||
|
Минимальное разрешение определения положения с панелью QUAD-4Track |
Детектор энергии: 1 мкм |
Детектор энергии: 1 мкм |
||
|
Детектор мощности: 10 мкм |
Детектор мощности: 10 мкм |
|||
|
Порог повреждения |
||||
|
Макс. средняя плотность мощности (@ 1.064 мкм) |
100 мВт/см2 |
100 мВт/см2 |
||
|
Макс. плотность энергии (@ 1.064 мкм, 10 нс) |
50 мДж/см2 |
50 мДж/см2 |
||
|
Физические свойства |
||||
|
Эффективная апертура |
9 x 9 мм |
20 x 20 мм |
||
|
Сенсор |
Пироэлектрик |
Пироэлектрик |
||
|
Габаритные размеры |
63.5Ø X 40.6 мм |
63.5Ø X 40.6 мм |
||
|
Вес |
181 г |
181 г |
||
Модели позиционно-чувствительных детекторов компании GenTec:
|
Модель |
Описание |
|
QUAD-9-MT-E-D0 |
9 x 9 мм пироэлектрический сенсор с металлическим покрытием. Для отслеживания положения пучка импульсных лазеров. Держатель не входит в комплект поставки. |
|
QUAD-9-MT-P-D0 |
9 x 9 мм пироэлектрический сенсор с металлическим покрытием. Для отслеживания положения пучка непрерывных лазеров (с модулятором). Держатель не входит в комплект поставки. |
|
QUAD-20-MT-E-D0 |
20 x 20 мм пироэлектрический сенсор с металлическим покрытием. Для отслеживания положения пучка импульсных лазеров. Держатель не входит в комплект поставки. |
|
QUAD-20-MT-P-D0 |
20 x 20 мм пироэлектрический сенсор с металлическим покрытием. Для отслеживания положения пучка непрерывных лазеров (с модулятором). Держатель не входит в комплект поставки. |
|
QUAD-4Track |
Измерительная панель для отслеживания положения лазерного луча (с ПО). |
|
Изображение |
Описание |
|||||||||||||||||||||
|

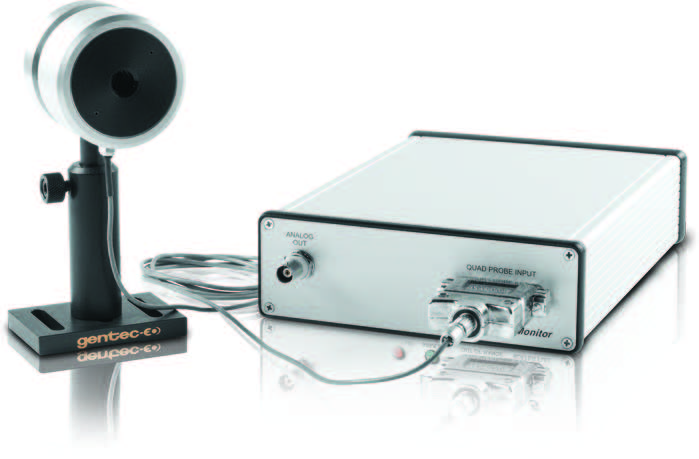

Измерительная система QUAD-4TRACK |
|||||||||||||||||||||
|
QUAD-4Track - это система определения положения лазерного пучка, предназначенная для работы с уникальными пироэлектрическими детекторами, QUAD-P и QUAD-E. Это 4-канальная микропроцессорная система, которая измеряет выход напряжения каждого из 4 элементов сенсора и выполняет вычисления, необходимые для измерения смещения X и Y лазерного луча или изображения. Он быстр и может использоваться для отслеживания измнения положения, юстировки и / или измерения движения в реальном времени с разрешением всего в несколько микрон! |
||||||||||||||||||||||
|

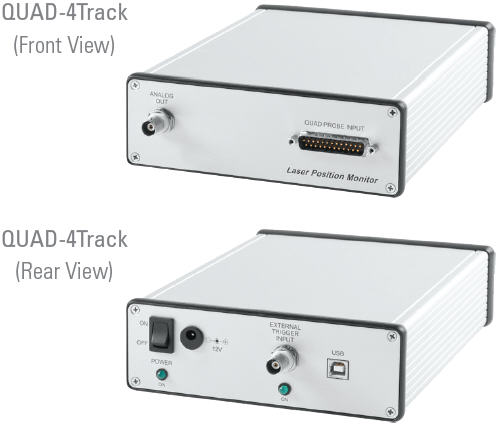

Спецификация QUAD-4TRACK |
|||||||||||||||||||||
|
||||||||||||||||||||||
|
Квадратные детекторы |
|||||||||||||||||||||
|
Пироэлектрические детекторы большой площади обеспечивают уникальные преимущества по сравнению с другими датчиками детектирования положения, такими как кремниевые квадратные сенсоры и т. д.. Эти детекторы быстрые, они могут работать с высокой пиковой мощностью импульсных лазеров без насыщения и реагируют на излучение в диапазоне от УФ до дальнего ИК и даже до ТГц. QUAD-E предназначен для использования с импульсными источниками с частотой до 1000 Гц, в то время как QUAD-P предназначен для источников CW и источников с высокой частотой следования импульсов (квази-непрерывные). Оба типа детекторов могут также использоваться как автономные устройства в аналоговом режиме для подключения к пользовательскому системному приложению. Для этого предлагагетс кабель с Lemo разъемом. |
||||||||||||||||||||||
|

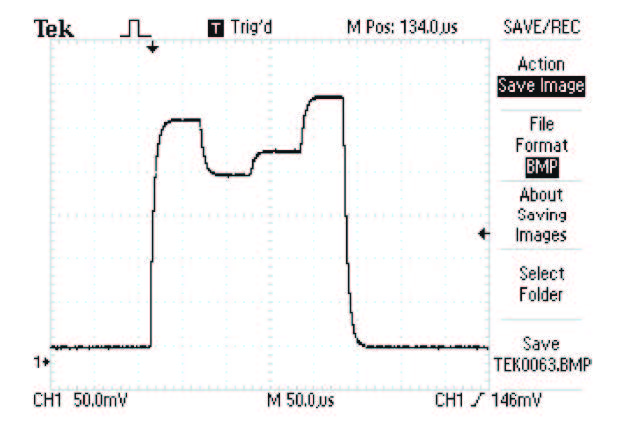

Аналоговый выход |
|||||||||||||||||||||
|
Аналоговый выход QUAD-4Track обеспечивает напряжение, прямо пропорциональное энергии импульса или мощности лазера, попадающей на каждый элемент сенсора. Когда четыре выхода напряжения равны, луч центрирован на сенсоре. Это дает очень полезный инструмент при сонастройке детекторов QUAD с вашим источником для юстировки. |
||||||||||||||||||||||
|

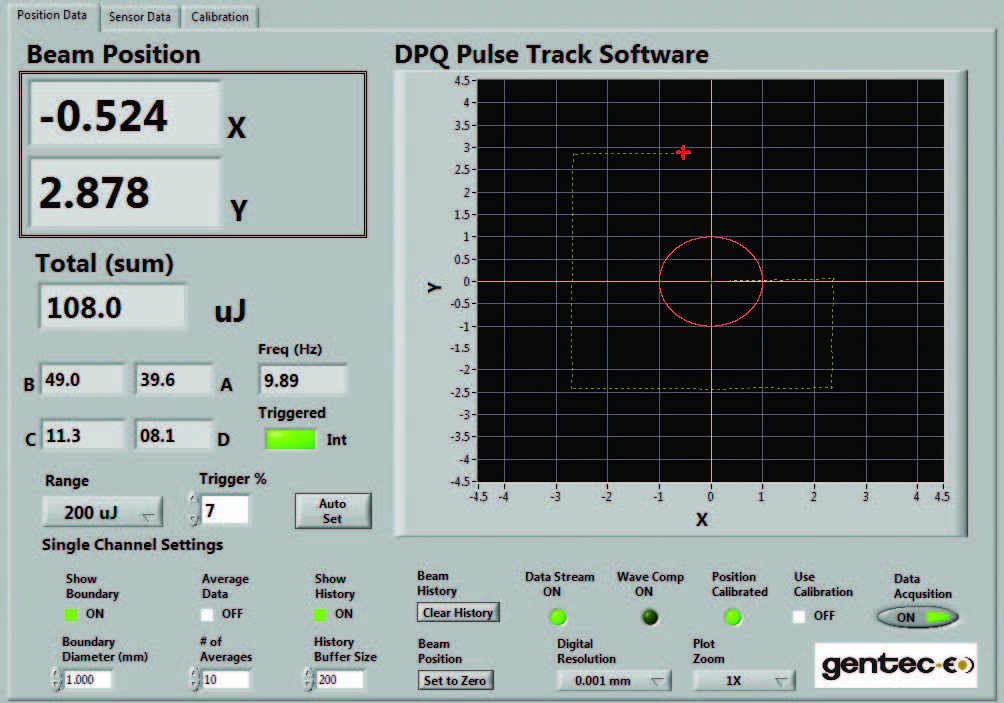

Экран измерений ПО |
|||||||||||||||||||||
|
QUAD-4Track поставляется с программным обеспечением на базе LabView, которое используется для управления прибором, обработки данных и отображения позиций пучка вдол осей X и Y. Он также отображает энергию или мощность вашего источника и частоту следовнаия импульсов. Большой график на экране показывает положение центра луча и отслеживает его движение в реальном времени. Программное обеспечение включает в себя множество удобных функций, таких как: установка границы, масштабирование (от 2X до 128X), установка разрешения, регистрация данных и многое другое. Зеленая линия представляет историю отслеживания. |
||||||||||||||||||||||
|
Отслеживание положения пучка со временем |
|||||||||||||||||||||
|

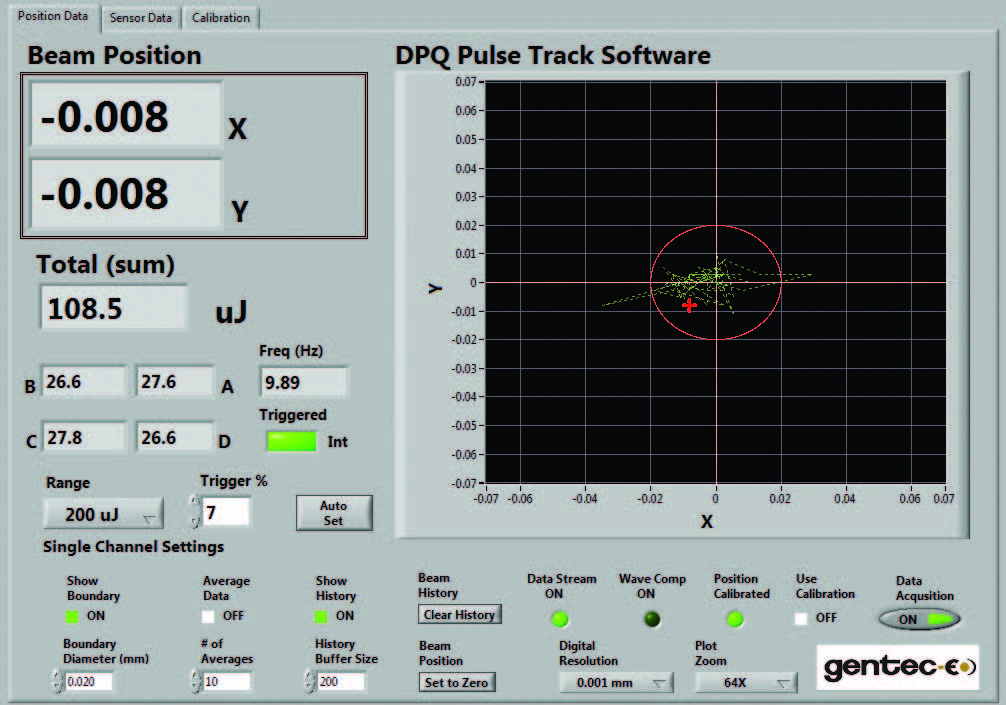

На экране измерений, показанном слева, мы отслеживаем стабильность положения пучка импульсного Nd: YLF-лазера при 10 Гц. Разрешение было установлено на уровне 0,001 нм, граница составляет 20 мкм (красный круг), а функция масштабирования - 64 х. Полная энергия составляет 108,5 мкДж, конечное положение лазера составляет -8 мкм по X и -8 мкм по Y. Зеленая линия показывает движение лазера вокруг нулевой позиции в процессе генерации нескольких сотен импульсов. |
||||||||||||||||||||||
|
Калибровка |
|||||||||||||||||||||
|

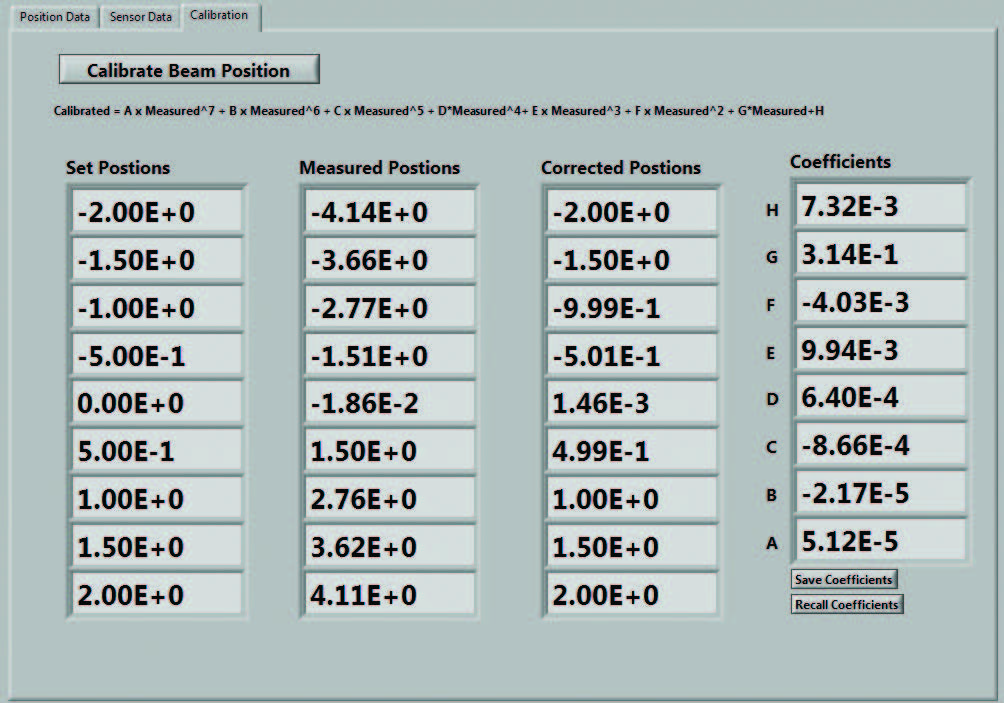

Компания GenTec разработалf уникальную процедуру калибровки положения, которая позволяет вам откалибровать систему QUAD-4Track при работе с равномерно круглым лазерным лучом. Для этого требуется использование линейного транслятора с микрометрическим винтом (передвижение только по оси 1). Как вы можете видеть на экране калибровки слева, процедура включает в себя обнуление инструмента, перемещение детектора на расстояние до девяти дискретных положений (от +2,000 до - 2000 мм), а затем регистрация показаний. Затем он определяет коэффициенты коррекции (последний столбец) и применяет их к необработанным данным для достижения «исправленных позиций». Теперь датчик QUAD откалиброван! |
||||||||||||||||||||||
|

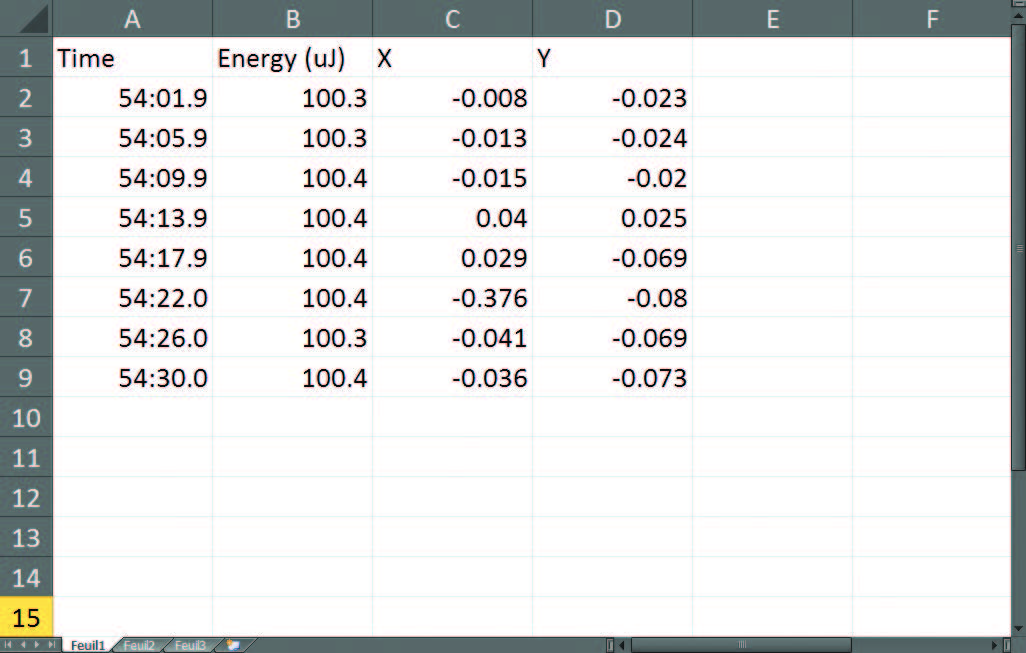

Запись данных |
|||||||||||||||||||||
|
Еще одна очень удобная функция - «запись данных». Она позволяет настроить QUAD-4Track, чтобы следить за перемещением, энергией и / или мощностью вашего лазера в течение нескольких минут, часов или даже дней. Нужно измерить положение луча вашего лазера, когда он прогревается? Нужно измерить смещение пучка в зависимости от частоты следования импульсов лазера или уровня энергии? Используйте функцию записи данных! |
||||||||||||||||||||||
| Парт-номер | Описание | Изображение |
|
STAND-D-233 |
Держатель детекторных головок |
|
| SDC-500 | Цифровой оптический модулятор |
|
|
MON-9V-EU |
дополнительный источник питания 9 В |
|
|

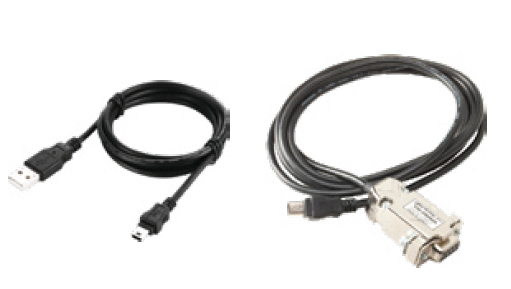

MON-USB |
USB кабель
|
|
|
PEL-1450 |
ударопрочный кейс Pelican (модель 1450). 15 х 11 х 6 дюймов. Вмещает: 1 консоль, 2 детектора, стойки, источник питания, руководство пользователя. |
|
|
PEL-1500 |
ударопрочный кейс Pelican (модель 1500). 17 x 12 x 7 дюймов. Вмещает: 2 консоли, 2 детектора, стойки, источники питания, руководство пользователя. |
|
|
PEL-1550 |
ударопрочный кейс Pelican (модель 1550). 19 x 15 x 8 дюймов. Вмещает: 1 консоль, 1 большая измерительная головка, 2 стандартных детектора, стойки, руководство пользователя. |
