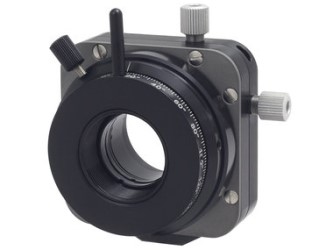

Позиционер поляризаторов предназначен для оптики диаметром 25.4 мм, дополнительно возможно изготовление адаптеров для оптики меньшего диаметра. Положение вращающейся части в диапазоне 360° проградуировано с ценой деления 2°. Два регулировочных винта (0,25 мм шаг резьбы) обеспечивают плавность и точность линейного позиционирования в диапазоне ±2 мм.
Кольцо M27x1 и 2 тефлоновых кольца для фиксации элемента входят в комплект. Поворот осуществляется с помощью рычага, зафиксированного на поворотной платформе без перекрытия апертуры держателя. Рычаг может быть закреплен в четырех положениях на поворотной платформе (10°, 100°, 290°, 280°). Положение поворотной платформы может быть зафиксировано с помощью винта, который может быть установлен в трех различных положениях. Позиционер поляризаторов закрепляется с помощью резьбовых отверстий M4, расположенных в нижней части, на торце и на задней части позиционера.
Особенности:
- Для оптики диаметром Ø1”, возможна установка адаптеров для меньших диаметров;
- Конструкция с роликовыми подшипниками;
- Фиксируемая вращающаяся платформа;
- Непрерывное вращение 360°, цена деления 2°;
- Перемещение Y-Z ±2 мм;
- Винты с шагом резьбы 0.25 мм;
- 2 стальных и 2 тефлоновых кольца для фиксации оптики;
- Отверстия M4 с трех сторон.
Технические характеристики:
|
Параметр |
Значение |
|
Диапазон вращения |
360° |
|
Шкала деления |
2° |
|
Диапазон перемещения |
±2 мм |
|
Регулировочный винт |
M6x0.25 |
|
Чувствительность |
1 мкм |
|
Диаметр оптики |
≤25.4 мм |
|
Толщина оптики |
≤10.5 мм |
|
Апертура |
23 мм |
|
Масса |
0.27 кг |
