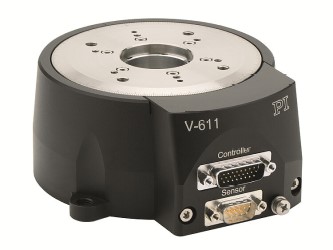

Платформы серии V-611 оснащаются моментными двигателями PIMag®, которые передают движущую силу напрямую на подвижную платформу без трансмиссии. Двигатели имеют железный сердечник для достижения высоких значений сил и ускорений при ограниченном объёме конструкции.
Применения:
- Медицинская промышленность;
- Биотехнология;
- Полупроводниковые технологии;
- Метрология. Автоматизация.

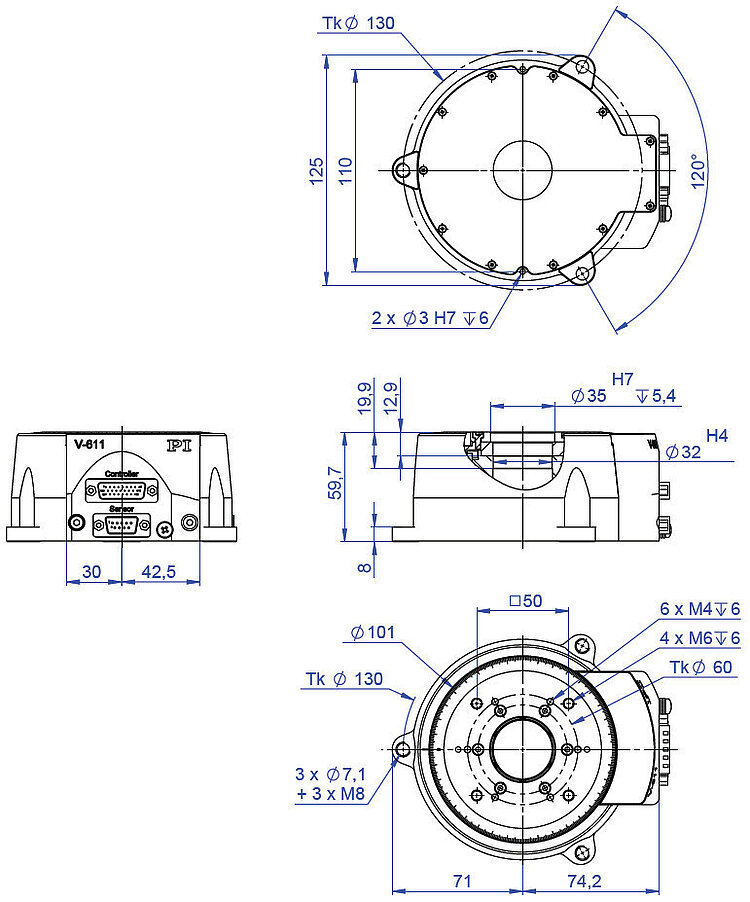

Технические характеристики:
|
Характеристика |
V-611.998061 |
V-611.998073 |
Ед. измер. |
Допуск |
|
Ось вращения |
θZ |
θZ |
| |
|
Диапазон перемещения |
>360 (1) |
>360 (2) |
° | |
|
Встроенный сенсор |
Инкрементная угловая измерительная система |
Абсолютная угловая измерительная система |
| |
|
Сигнал датчика |
Sin/cos, 1 В |
BiSS-C |
| |
|
Разрешение датчика |
15744 отсчётов / оборот |
32-битный |
| |
|
Минимальный шаг перемещения |
1 |
1 |
мкрад |
Тип. |
|
Однонаправленная повторяемость |
±1 |
±1 |
мкрад |
Тип. |
|
Двунаправленная повторяемость |
±1.5 |
±1.5 |
мкрад |
Тип. |
|
Плоскостность |
1 |
1 |
мкм |
Тип. |
|
Эксцентриситет |
1.5 |
1.5 |
мкм |
Тип. |
|
Биения |
20 |
20 |
мкрад |
Тип. |
|
Максимальная скорость |
8 (3) |
8 |
об/с |
Макс. |
|
Датчик начала отсчёта |
На эффекте Холла, бесконтактный, 5 В |
- |
|
|
|
Подшипники |
Радиальные шарикоподшипники |
Радиальные шарикоподшипники |
|
|
|
Допустимая нагрузка / усилие в осевом направлении |
100 |
100 |
Н |
Макс. |
|
Допустимое боковое усилие |
50 |
50 |
Н |
Макс. |
|
Момент инерции |
0.0014 |
0.0014 |
кг·м2 |
|
|
Тип двигателя |
3-фазный двигатель с железным сердечником |
3-фазный двигатель с железным сердечником |
| |
|
Номинальное напряжение |
48 |
48 |
В |
Макс. |
|
Номинальный крутящий момент, RMS |
1 |
1 |
Н·м |
Макс. |
|
Пиковый крутящий момент, RMS |
1.9 |
1.9 |
Н·м |
Макс. |
|
Номинальный ток, RMS |
3.33 |
3.33 |
А |
Тип. |
|
Постоянная крутящего момента, RMS |
0.297 |
0.297 |
Н·м / А |
Тип. |
|
Сопротивление фаза-фаза |
1.38 |
1.38 |
Ом |
Тип. |
|
Индуктивность фаза-фаза |
2.58 |
2.58 |
мГн |
Тип. |
|
Противо-ЭДС фаза-фаза на тыс. об/мин |
18 |
18 |
В |
Макс. |
|
Количество пар полюсов |
10 |
10 |
|
|
|
Диапазон рабочих температур |
От +5 до +40 |
От +5 до +40 |
°С | |
|
Материал |
Анодированный алюминий |
Анодированный алюминий |
| |
|
Среднее время безотказной работы |
20 000 |
20 000 |
ч |
|
|
Масса |
2.3 |
2.3 |
кг |
±5% |
|
Перемещаемая масса |
1.2 |
1.2 |
кг |
±5% |
|
Разъёмы |
HD D-sub 26 (m) (двигатель) D-sub 9 (m) (датчик) |
HD D-sub 26 (m) (двигатель) D-sub 9 (m) (датчик) |
|
|
(1) +/- 8 оборотов с контроллером / модулем контроллера C-891;
(2) +/- 180° с контроллером / модулем контроллера C-891;
|
