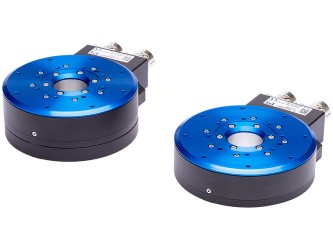

Поворотные платформы V-610 оснащаются 3х-фазными моментными двигателями без железного сердечника, которые не используют механические компоненты в трансмиссии, т.к. передают движущую силу непосредственно на платформу движения без трения. Приводы достигают высоких скоростей и ускорений. Моторы без железного сердечника особенно подходят для задач позиционирования с самыми высокими требованиями к точности, потому что нет нежелательного взаимодействия с постоянными магнитами. Это обеспечивает плавный ход даже при самых низких скоростях, и в то же время при высоких скоростях вибрация минимальна.
Применения:
- Медицина;
- Точная микросборка;
- Биотехнологии;
- Полупроводниковые технологии;
- Метрология;
- Автоматизация.
Технические характеристики:
|
Характеристики |
V-610.998061 / V-610.998061B |
Единица измерения |
Допуск |
|
Направление перемещения |
θZ | ||
|
Диапазон перемещения |
Не ограничен | ||
|
Тип встроенного датчика |
Инкрементный энкодер | ||
|
Сигнал датчика |
Sin/cos, 1 В от пика к пику | ||
|
Разрешение датчика |
9 |
мкрад | |
|
Минимальный шаг перемещения |
27 |
мкрад |
Тип. |
|
Точность повторного позиционирования (двунаправленного) |
±54 |
мкрад | |
|
Скорость |
540 |
°/сек |
Макс. |
|
Тип подшипников |
Шариковые | ||
|
Допустимая нагрузка |
20 |
Н |
Макс. |
|
Номинальный крутящий момент |
0.4 |
Н*м |
Макс. |
|
Пиковый крутящий момент |
1.2 |
Н*м |
Макс. |
|
Удерживающий тормоз |
V-610.998061: нет V-610.998061B: электромагнитный предохранительный тормоз | ||
|
Диапазон рабочих температур |
От 0 до +40 |
°С | |
|
Материал |
Алюминий | ||
|
Масса |

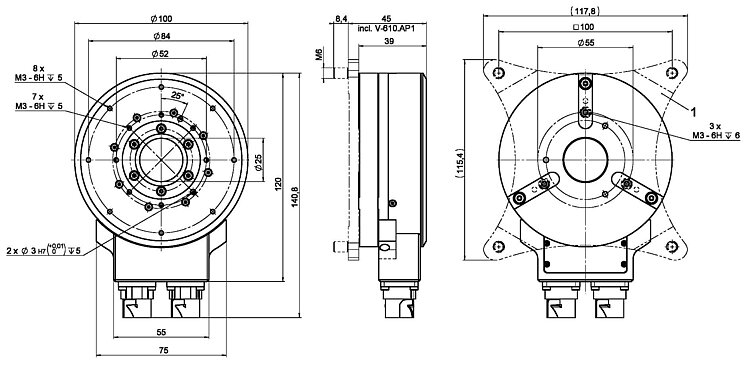

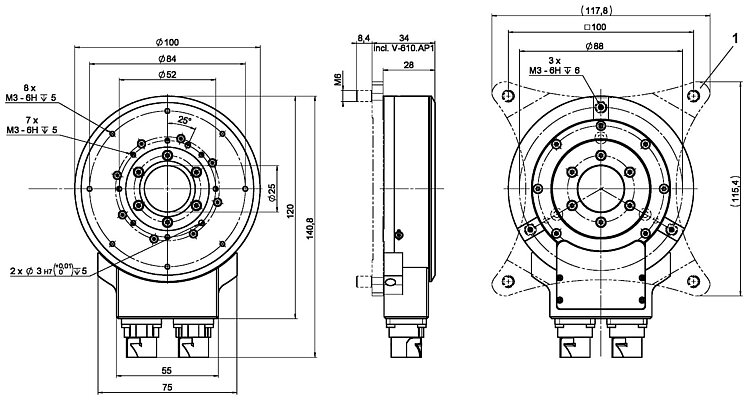

V-610.998061: 630 V-610.998061B: 870 |
г |
±5% |
|
Поставщик
|
Physik Instrumente (PI) |
