Поставщик
|
Physik Instrumente (PI) |
|
Типы изделий
|
поворотные платформы |
|
Тип основания
|
поворотные/вращающиеся |
|
Комплектующие
|
платформы |

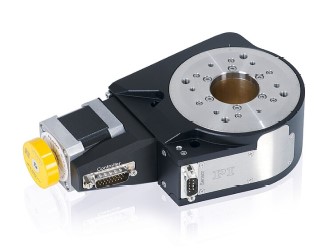

Поворотные платформы серии L-611 предназначены для перемещения нагрузки массой до 10 кг на угол >360 градусов. Позиционеры отличаются высокой точностью перемещения, благодаря предварительно нагружённым высококачественным подшипникам и червячной передаче с малым люфтом. Корпус L-611 имеет высокую жёсткость, изготавливается из закалённого алюминиевого сплава. В центре вращающейся платформы расположено сквозное отверстие диаметром 35 мм. В серию L-611 входят позиционеры с шаговым двигателем, двигателем постоянного тока (DC) и с бесщёточным двигателем постоянного тока (BLDC). Для улучшения точности перемещения выпускаются модификации с шаговым или DC двигателем, оснащённые оптически угловым инкрементным энкодером. Наличие энкодера позволяет добиться двунаправленной повторяемости ±3.5 мкрад. Версии L-611 с DC и BLDC двигателями позволяют развивать скорость вращения до 200 °/сек. Для создания системы перемещения по нескольким координатам поворотные платформы L-611 могут быть скомбинированы с линейными платформами L-511 и вертикальными платформами L-310.
Выпускаются модификации для работы в вакууме (до 10‑9 гПа).
Технические характеристики L-611:
|
Характеристика |
L-611 |
Ед. измер. |
Допуск |
|
Ось перемещения |
θZ |
||
|
Диапазон перемещения |
>360 |
° |
|
|
Биение (wobble) |
± 15 |
мкрад |
|
|
Плоскостность (flatness) |
±1 |
мкм |
|
|
Эксцентриситет (eccentricity) |
±2.5 |
мкм |
|
|
Угловая скорость |
L-611.xxSD: 50 L-611.xxAD: 200 L-611.99xxxx: 200 |
°/c |
Макс. |
|
Подшипники |
Шариковые |
||
|
Передаточное отношение червячной передачи |
90:1 |
||
|
Допустимая осевая нагрузка |
100 |
Н |
Макс. |
|
Допустимая боковая нагрузка |
50 |
Н |
Макс. |
|
Допустимый крутящий момент MX (θx, θy) |
40 |
Н·м |
Макс. |
|
Допустимый крутящий момент MZ (θz) |
3 |
Н·м |
Макс. |
|
Момент инерции |
770 |
кг·мм2 |
±20% |

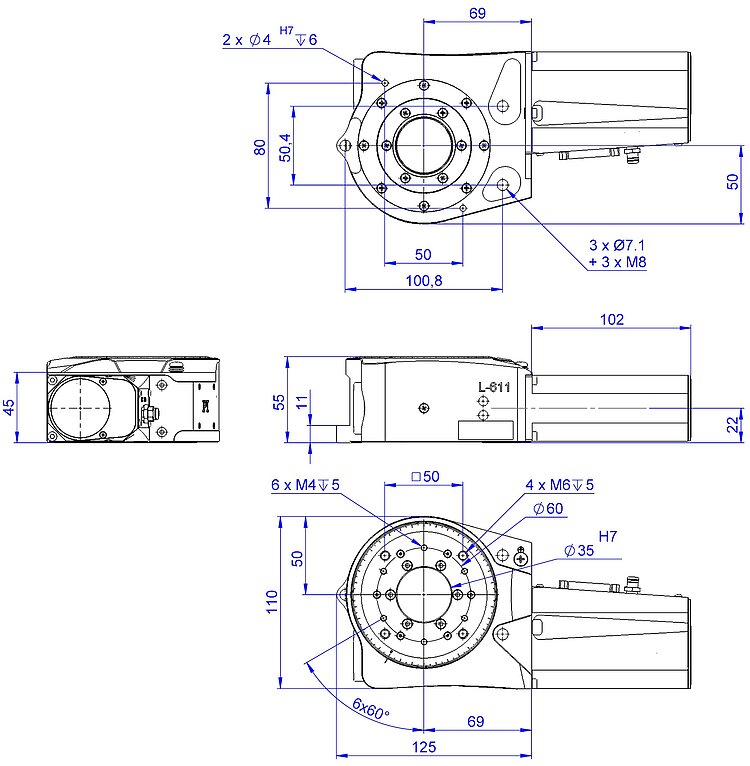

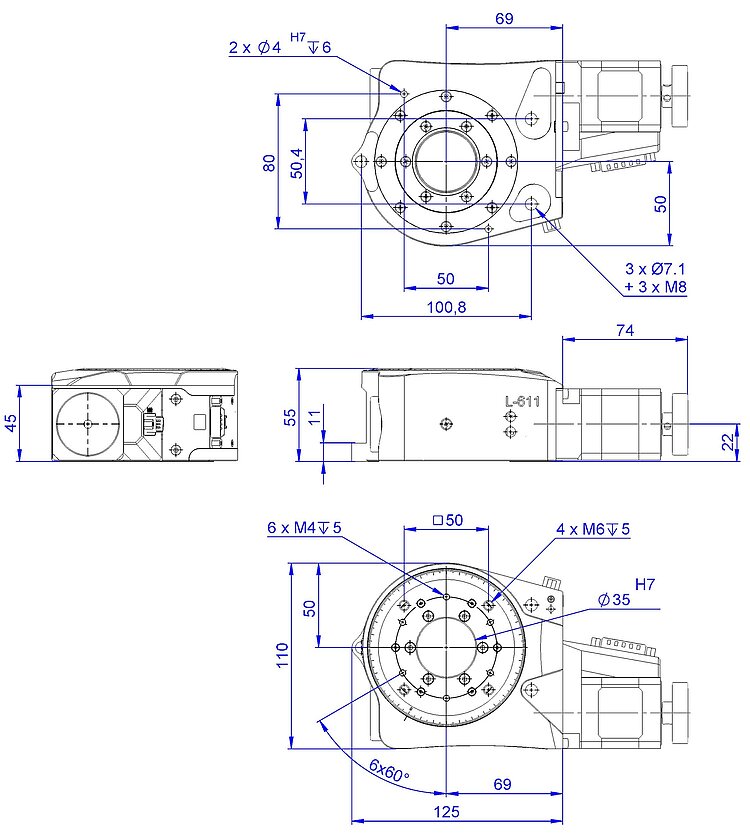

Технические характеристики L-611.9:
|
Характеристика |
L-611.9ASD / L-611.993261 |
L-611.94AD |
L-611.90AD / L-611.xxx232 |
L-611.90SD |
Ед. измер. |
Допуск |
|
Встроенный сенсор |
Система измерения углов |
Система измерения углов |
Угловой энкодер |
- |
||
|
Сигнал от сенсора |
Sin/cos, 1 В |
A/B квадратурный, TTL |
A/B квадратурный, TTL |
- |
||
|
Разрешение углового энкодера |
- |
- |
20000 |
- |
отс./об. |
|
|
Разрешение системы измерения углов |
9000 |
9000 |
- |
- |
линий/об. |
|
|
Минимальный шаг |
L-611.9ASD: 0.87 L-611.993261: 3.5 |
17.45 |
35 |
8.72 |
мкрад |
Тип. |
|
Однонаправленная повторяемость |
L-611.9ASD: 0.87 L-611.993261: 3.5 |
17.45 |
35 |
20 |
мкрад |
Тип. |
|
Двунаправленная повторяемость |
±3.5 |
±17.45 |
±175 |
±175 |
мкрад |
Тип. |
|
Датчик начального положения |
Датчик Холла, н. з. контакт, 5В, NPN |
Датчик Холла, н. з. контакт, 5В, TTL |
Датчик Холла, н. з. контакт, 5В, TTL |
Датчик Холла, н. з. контакт, 5В, NPN |
||
|
Повторяемость при перемещении в начальное положение |
<2 |
<2 |
<2 |
<2 |
мкрад |
Тип. |
Технические характеристики L-611.9xxx:
|
Характеристика |
L-611.9xSD |
L-611.9xAD |
L-611.993xxx |
L-611.995xxx |
Ед. измер. |
Допуск |
|
Двигатель |
Двухфазный шаговый |
ActiveDrive DC (ШИМ) |
DC |
BLDC |
||
|
Рабочее напряжение, номинальное |
24 |
24 |
24 |
24 |
В |
Ном. |
|
Рабочее напряжение, максимальное |
48 |
24 |
48 |
48 |
В |
Макс. |
|
Число полных шагов за один оборот |
200 |
- |
- |
- |
