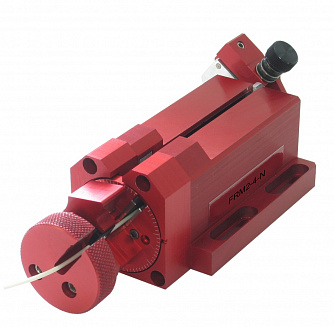

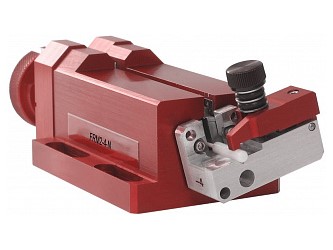

Серия поворотных устройств для волокна FRM2 от Luminos объединяет в себе поворотный подшипниковый узел, обеспечивающий вращение в диапазоне 360° с нулевым люфтом, и высокоточный модуль для настройки центра вращения в диапазоне 1 микрон.
Для определения угловых перемещений устройство оснащено градуированной шкалой с шагом 10 градусов.
Особенности:- Диапазон вращения 360°; - Нулевой люфт; - Выравнивание волокна по двум осям; - Регулируемый центр вращения; - Держатели для волокон с покрытием и без него. |
Применения:- Стыковка волокон друг с другом; - Стыковка волокон с микрочипами и другими электрооптическими элементами; - Позиционирование микроструктур в биологических задачах; - Создание фотонных интегральных микросхем. |
Модели:
|
Модель |
Тип держателя |
Модуль настройки центра вращения |
|
FRM2-1-N |
V-образный держатель для волокна с покрытием 125 мкм (100-140 мкм при использовании модуля перестройки) и волокна в изоляции 250-900 мкм |
Отсутствует (держатель предварительно настроен для определенного волокна/устройства) |
|
FRM2-2-N |
V-образный держатель для феррул размером 1 мм (0.7-1.8 мм при использовании модуля перестройки) с минимальной длиной 4 мм и волокна в изоляции 250-900 мкм |
Отсутствует (держатель предварительно настроен для определенного волокна/устройства) |
|
FRM2-3-N |
V-образный держатель для феррул размером 3.18 мм (3.0-3.4 мм при использовании модуля перестройки) с минимальной длиной 7 мм и волокна в изоляции 250-900 мкм |
Отсутствует (держатель предварительно настроен для определенного волокна/устройства) |
|
FRM2-4-N |
V-образный держатель для феррул размером 2 мм (1.5-3.0 мм при использовании модуля перестройки) с минимальной длиной 4 мм и волокна в изоляции 250-900 мкм |
Отсутствует (держатель предварительно настроен для определенного волокна/устройства) |
|
FRM2-C-N |
Под заказ |
Отсутствует (держатель предварительно настроен для определенного волокна/устройства) |
|
FRM2-1-Y |
V-образный держатель для волокна с покрытием 125 мкм (100-140 мкм при использовании модуля перестройки) и волокна в изоляции 250-900 мкм |
Присутствует (возможно настроить центр вращения для определенного волокна/устройства) |
|
FRM2-2-Y |
V-образный держатель для феррул размером 1 мм (0.7-1.8 мм при использовании модуля перестройки) с минимальной длиной 4 мм и волокна в изоляции 250-900 мкм |
Присутствует (возможно настроить центр вращения для определенного волокна/устройства) |
|
FRM2-3-Y |
V-образный держатель для феррул размером 3.18 мм (3.0-3.4 мм при использовании модуля перестройки) с минимальной длиной 7 мм и волокна в изоляции 250-900 мкм |
Присутствует (возможно настроить центр вращения для определенного волокна/устройства) |
|
FRM2-4-Y |
V-образный держатель для феррул размером 2 мм (1.5-3.0 мм при использовании модуля перестройки) с минимальной длиной 4 мм и волокна в изоляции 250-900 мкм |
Присутствует (возможно настроить центр вращения для определенного волокна/устройства) |
|
FRM2-C-Y |
Под заказ |
Присутствует (возможно настроить центр вращения для определенного волокна/устройства) |
|
Поставщик
|
Luminos |
