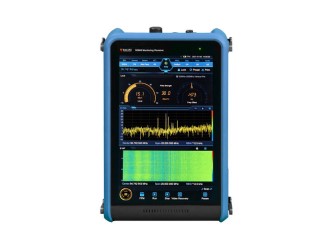

Портативный приемник мониторинга Saluki S5908 имеет множество функций, таких как поиск радиосигнала, перехват, измерение, анализ, демодуляция, пеленгация, позиционирование и т.д.. Он может использоваться для выполнения мониторинга выбросов, измерения зоны покрытия, быстрого обнаружения и определения местоположения незаконного источника излучения/источника помех, а также для выполнения основных видов деятельности, соответствующих спецификациям радиобезопасности МСЭ, и других задач.
Вся машина оснащена 10,1-дюймовым полноэкранным сенсорным экраном, а программное обеспечение поддерживает интерактивный режим multi-touch. Сенсорное управление смартфоном полностью переносится на устройство приемника мониторинга. Пользователи могут удобно выполнять траекторию отображения, увеличивать, уменьшать масштаб, перемещать окно, настраивать параметры и другие операции с помощью сенсорных жестов, обеспечивая максимально удобный пользовательский интерфейс.
Особенности:
- Широкий диапазон частот мониторинга (от 9 кГц до 8 ГГц) и диапазон частот пеленгации (от 20 МГц до 6 ГГц);
- Обеспечьте максимальную полосу пропускания анализа 20 МГц;
- Три параллельных канала обработки обеспечивают измерение спектра, измерение напряженности поля уровня и функцию демодуляции;
- Многорежимное сканирование в соответствии с требованиями МСЭ;
- Демодуляция сигнала с поддержкой нескольких моделей модуляции;
- Обнаружение и восстановление утечек компьютерного видео;
- Ручная пеленгация источника излучения направленной антенной;
- Автоматическое определение направления источника излучения с помощью многоэлементной направленной антенны;
- Функция позиционирования источника излучения;
- Высокоточная функция синхронизации времени Beidou/GPS;
- Функция записи радиосигнала, воспроизведения аудио и спектральных данных.

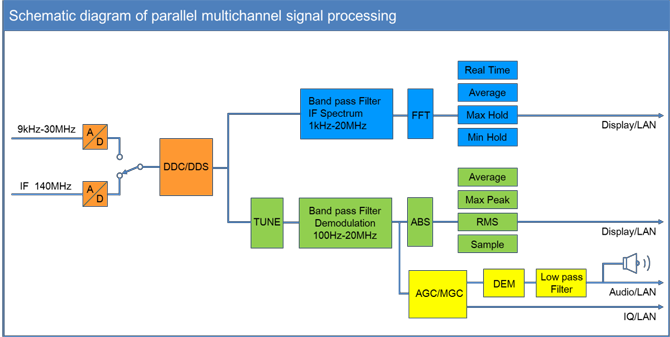

Многоканальная параллельная работа
Три параллельных канала обработки обеспечивают измерение спектра, измерение напряженности поля уровня и функцию демодуляции соответственно, что удобно для пользователей для получения многодоменного корреляционного анализа.
- Полоса пропускания спектра в реальном времени может быть установлена в диапазоне от 1 кГц до 20 МГц с 35 шагами от полосы пропускания с разрешением от 0,625 Гц до 2 МГц.
- Канал измерения напряженности поля имеет 34 фильтра IF, полоса пропускания IF составляет от 100 Гц до 20 МГц.
- Канал демодуляции канал измерения напряженности поля уровня приема Выходной сигнал комплексной основной полосы частот фильтра IF может быть непосредственно использован для демодуляции FM/PM.

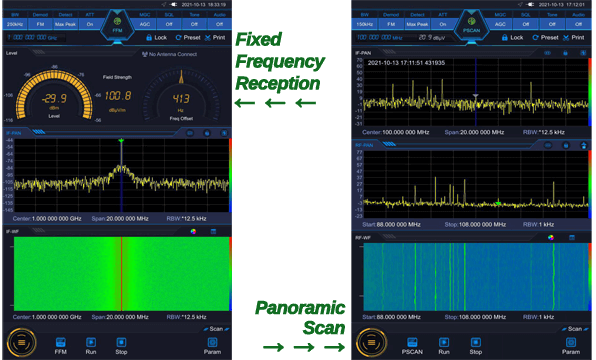

Многорежимное сканирование с рекомендациями МСЭ
- Прием на фиксированной частоте
Приемник мониторинга S5908 может осуществлять измерение спектра точек фиксированной частоты, отображать измерительную информацию, такую как уровень, напряженность поля и смещение частоты, и комбинировать функцию демодуляции сигнала для измерения и наблюдения сигналов. Полоса пропускания приема выбирается в диапазоне от 1 кГц до 20 МГц.
- Панорамное сканирование
S5908 поддерживает панорамное сканирование в диапазоне частот от 9 кГц до 8 ГГц с полосой пропускания от 100 Гц до 2 МГц для быстрого сканирования сигнала. Поддержка дифференциального режима для легкого наблюдения за изменениями сигнала и быстрого обнаружения аномальных сигналов.

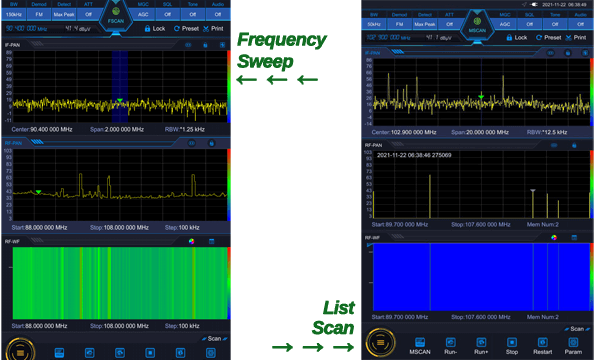

Многорежимное сканирование с рекомендациями МСЭ
- Частотная развертка
Приемник мониторинга S5908 может осуществлять частотное сканирование в диапазоне частот от 9 кГц до 8 ГГц. Шаговая частота может быть произвольно введена в диапазоне от 1 Гц до 100 МГц, поддерживая прямое сканирование и обратное сканирование.
Установив уровень шумоподавления, вы можете управлять состоянием задержки развертки частоты для фильтрации сигналов, которые меньше уровня шумоподавления.
- Сканирование списка
S5908 может осуществлять сканирование частоты записей таблицы хранения одну за другой. Таблица хранения может записывать до 1000 точек частоты сканирования, поддерживая прямое сканирование и обратное сканирование.

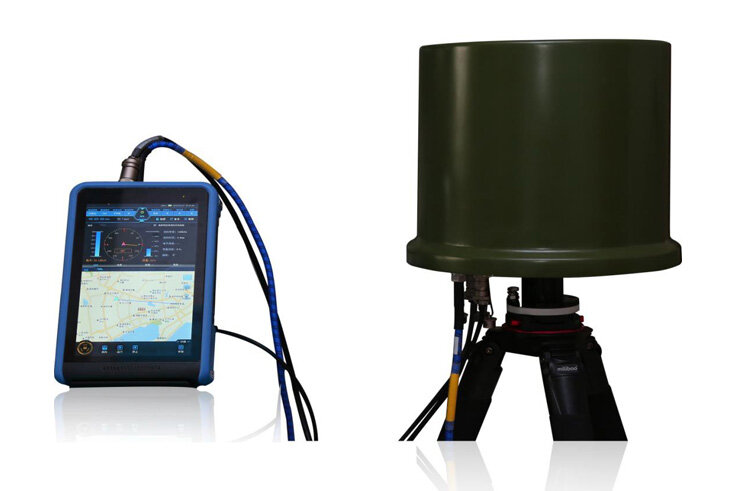

Руководство по пеленгации источника излучения с помощью направленной антенны
- 9 кГц-20 МГц, 20 МГц-200 МГц, 200 МГц-500 МГц, 500 МГц-8 ГГц направленная антенна с полнодиапазонным охватом
- Отражает распределение интенсивности сигнала на 360 градусов в режиме компаса, автоматически указывая направление максимальной интенсивности.
- Поддержка функции цифровой карты для легкого поиска источников на открытом воздухе
- Многооконное параллельное отображение направления, спектра, цифровой карты
- Интеллектуальное управление ручкой антенны для удобства пользователя
|
Поставщик
|
Saluki Technology |
|
Пропускная способность
|
20 МГц |
|
Вес
|
3.5 кг |
|
Аккумулятор
|
Есть |
|
Габаритные размеры
|
(289±1,2) Ш × (182,5±1,2) В × (69±0,8) D мм (без ремешка для рук) |
|
Диапазон частот
|
от 9 кГц до 8 ГГц |
|
Время развертки
|
> 2 ГГц/с |
