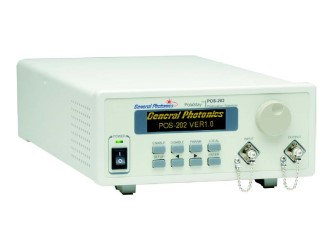

Поляризационные стабилизаторы POS-202 используются для поддержания конкретного состояния поляризации на выходе. Сглаживает резкие колебания состояний на входе, компенсирует разрывы поляризации на входе в течении 5 мс. Прибор сочетает в себе контроллер поляризации и уникальный алгоритм. Волокно на выходе может быть как одномодовым изотропным, так и PM. Стабилизатор используется для компенсации колебаний поляризации в волоконных системах, обеспечивает подавление шумов в оптических усилителях и устраняет поляризационный фейдинг в когерентных системах.
Серия POS-20X включает приборы трёх различных конфигураций (X=2, 3, или 4), использующихся для разных применений.

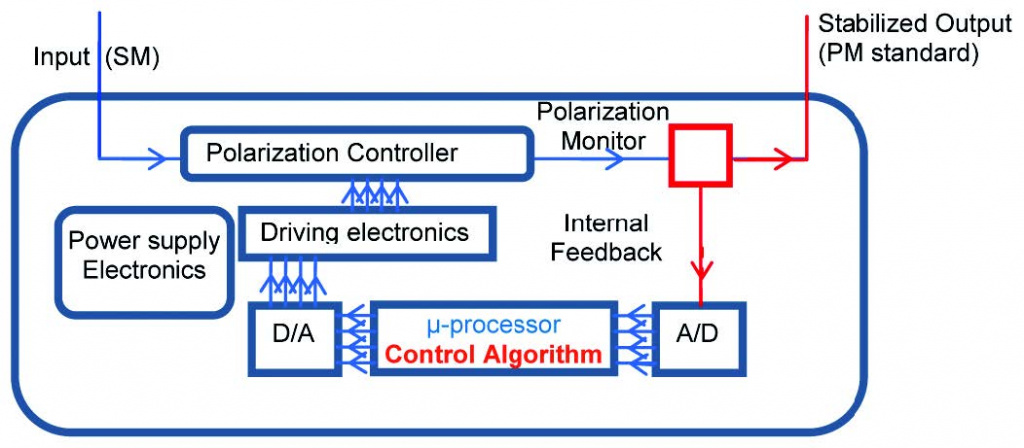

2 порта: ввод и вывод

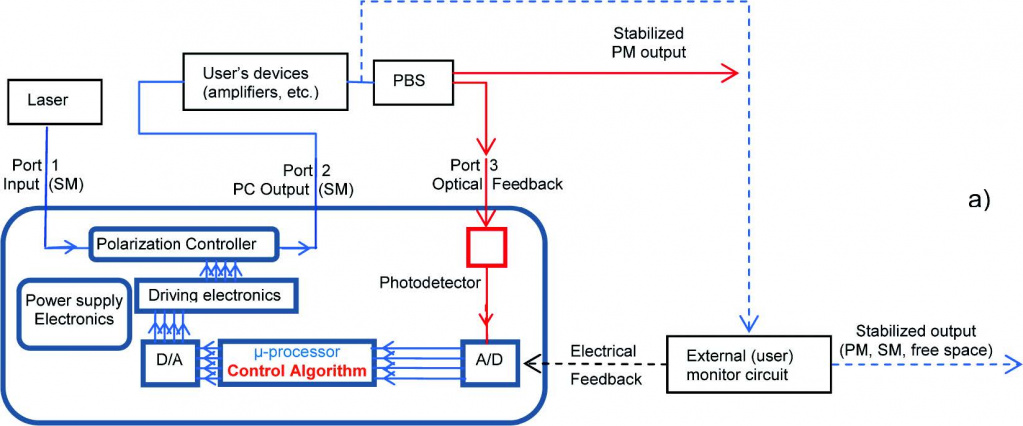

3 порта: для ввода, вывода и внешней обратной связи

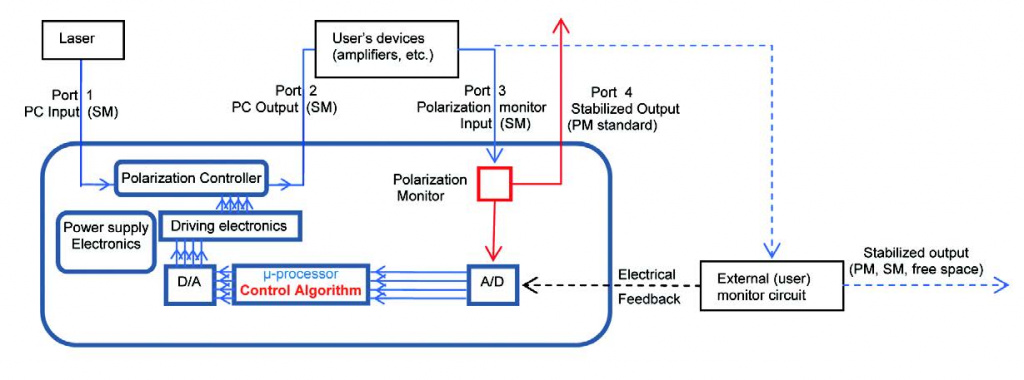

4 порта: ввод/вывод сигнала и ввод/вывод устройства наблюдения состояния поляризации
Особенности:- Время восстановления состояния поляризации 5 мс; - Скорость отслеживания 32 π/с; - Низкие вносимые потери. |
Применения:- Стабилизация поляризации оптического усилителя; - Поляризационное демультиплексирование; - Компенсация поляризационного фейдинга; - Когерентные системы связи.
|
Технические характеристики:
|
Параметр |
Значение |
Ед. измерения |
|
Рабочая длина волны |
1060, 1310 или 1550 |
нм |
|
Диапазон рабочих длин волн |
± 50 |
нм |
|
Время восстановления состояния поляризации |
< 5 (1.5 тип.) |
мс |
|
Точность контроля состояния поляризации |
< 0.1 (PM выходное волокно) |
дБ |
|
Минимальная мощность входного оптического сигнала |
-30 |
дБм |
|
Вносимые потери |
0.8 тип, 1.2 макс. |
дБ |
|
Обратные потери |
> 50 |
дБ |
|
Оптическая мощность |
20 |
дБм |
|
Интерфейсы |
USB, Ethernet, RS-232, GPIB | |
|
Дисплей на передней панели |
OLED графический дисплей | |
|
Обратная связь |
0 – 4.5 |
В |
|
Напряжение питания |
100 - 240 В, 50 - 60 Гц | |
|
Рабочий диапазон температур |
От 0 до + 50 |
°C |
|
Температура хранения |
От - 20 до + 70 |
°C |
|
Габариты |
2U, 14" (Д) x 8.5" (Ш) x 3.5" (В) |
Модели:
|
Модель |
Описание |
|
POS-202-15-FC/APC |
Поляризационный стабилизатор, 1550 нм, 2 порта, внутренняя обратная связь, PM вывод, FC/APC коннектор |
|
POS-202-13-FC/APC |
Поляризационный стабилизатор, 1310 нм, 2 порта, внутренняя обратная связь, PM вывод, FC/APC коннектор |
|
POS-202-10-FC/APC |
Поляризационный стабилизатор, 1064 нм, 2 порта, внутренняя обратная связь, PM вывод, FC/APC коннектор |
|
POS-203-15-FC/APC |
Поляризационный стабилизатор, 1550 нм, 3 порта, внутренняя обратная связь, PM вывод, FC/APC коннектор |
|
POS-203-13-FC/APC |
Поляризационный стабилизатор, 1310 нм, 3 порта, внутренняя обратная связь, PM вывод, FC/APC коннектор |
|
POS-203-10-FC/APC |
Поляризационный стабилизатор, 1064 нм, 3 порта, внутренняя обратная связь, PM вывод, FC/APC коннектор |
