Описание

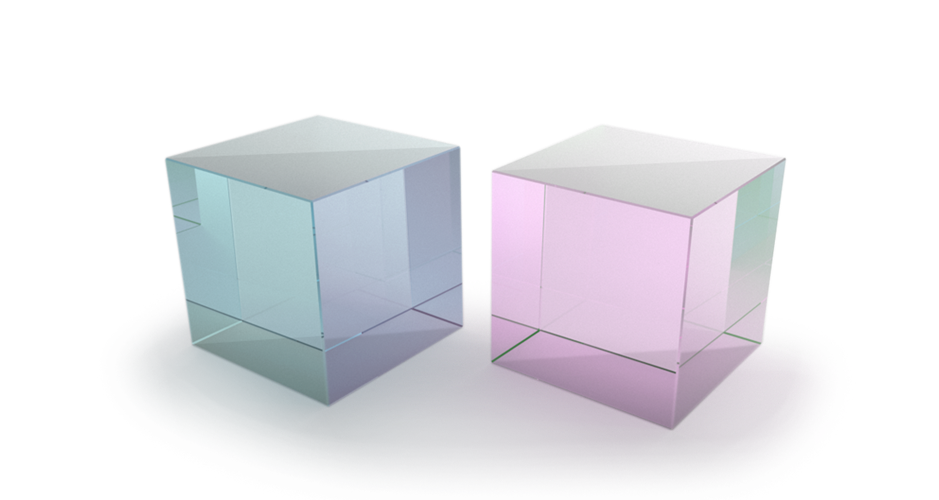

Поляризационные кубики Optogama без оправы изготовлены из двух одинаковых прямоугольных призм, соединенных диагональными гранями с помощью оптического контакта или эпоксидного клея. Поляризационные кубики спроектированы пропускать p-поляризацию с малым отклонением (<3 угловых минут) и отражать s-поляризацию под углом 90°. До скрепления на одну из диагональных граней наносится диэлектрическое тонкопленочное покрытие. На входную и выходную поверхности наносятся просветляющие покрытия под определенные диапазоны длин волн. Поляризационные кубики с оптическим контактом обеспечивают более высокий порог повреждения лазерным излучением, поэтому в основном используются для высокомощных применений, в то время как кубики с эпоксидным клеем являются более экономичным выбором для низких и средних мощностей. Рекомендуется использовать эти элементы с коллимированными пучками, чтобы избежать аберраций.
|
Особенности: - Доступны конфигурации с оптическим контактом или эпоксидным клеем; - Незначительное отклонение прошедшего пучка (<3 угловых минут); - Просветляющие покрытия на входных и выходных поверхностях
|
Применения: - Разделение пучков и объединение по поляризации; - Разделение поляризаций. |
Коэффициенты пропускания и отражения поляризационных кубиков
Спецификация
|
Параметры |
Значения |
|---|---|
|
Отклонение пучка |
<3 угловых минут |
|
Апертура |
>85% |
|
Допуск на размеры |
+0/-0,2 мм |
|
Допуск на толщину |
±0,25 мм |
|
Фаски |
<0,35 мм под 45° |
|
Покрытия |
Диагональная грань: покрытие для разделения поляризаций Входная и выходная грани: просветляющие покрытия |
|
Качество поверхностей |
40-20 S-D |
|
Плоскостность поверхности |
<λ/4@632,8 нм |
|
Порог повреждений |
Поляризационные кубики с оптическим контактом (1025-1080 нм): >15 Дж/см2 (1064 нм, 10 нс)
Поляризационные кубики с эпоксидным клеем (400-700 нм): >0,1 Дж/см2 (532 нм, 10 нс) |
|
Крепление |
Без оправы, доступно на заказ |
В таблице ниже представлены стандартные модели, по запросу пользователя возможно изготовление поляризационных кубиков с другими характеристиками по спецификации пользователя. По вопросам изготовления поляризационных кубиков Optogama на заказ обращайтесь к представителям компании АЗИМУТ ФОТОНИКС.
