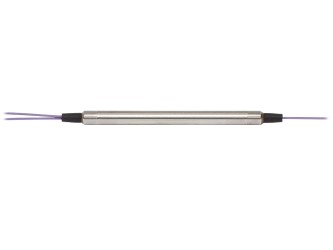

Компания Opto-Link представляет поляризационно-независимые оптические циркуляторы, работающие на длинах волн 1310, 1550, 1525-1610 нм.
Волоконно-оптический циркулятор – это устройство, которое передает свет от одного порта к другому порту в одном направлении. Оно предназначено для использования в системах WDM, оптических усилителях и сенсорных системах. Данный компонент отличается высокой мощностью, высокой изоляцией, высокими возвратными потерями и превосходной стабильностью относительно условий внешней среды.
Типы циркуляторов:
- 3 или 4 порта;
- Высокая входная мощность (300/1000 МВт);
- Рабочие длины волн 1310нм/1550нм.
Особенности:- Превосходная стабильность и надежность; - Высокая изоляция; - Высокие возвратные потери; - Низкие вносимые потери;
- Низкие поляризационные потери. |
Применение:- Системы WDM; - Компенсация дисперсии; - Компоненты для датчиков; - Оптические усилители;
- Компонент для рефлектометров (OTDR). |
Габаритные размеры и схема подключения оптических изоляторов Opto-Link
Характеристики оптических циркуляторов Opto-Link:
|
Параметр |
3 порта |
4 порта |
Ед. изм. | ||
|
Рабочие длины волн |
1310, 1550 |
1525 - 1610 |
1310, 1550 |
1525 - 1610 |
нм |
|
Направление передачи |
1->2, 2->3 |
1->2, 2->3, 3->4 |
1->2, 2->3 |
-- | |
|
Вносимые потери |
< 0.8 |
< 0.9 |
< 0.8 |
< 0.9 |
дБ |
|
Изоляция канала |
> 50 |
> 40 |
> 45 |
> 40 |
дБ |
|
Поляризационные потери (PDL) |
< 0.1 |
< 0.15 |
дБ | ||
|
Поляризационная модовая дисперсия (PMD) |
< 0.05 |
пс | |||
|
Потери, зависящие от температуры (TDL) |
0.15 |
0.2 |
дБ | ||
|
Потери, зависящие от длины волны (WDL) |
0.15 |
0.4 |
дБ | ||
|
Возвратные потери |
> 50 |
дБ | |||
|
Перекрестные помехи |
> 50 (до 60) |
> 50 |
> 50 (до 60) |
> 50 |
дБ |
|
Максимальная мощность |
300, 1000 |
500 |
300, 1000 |
500 |
мВт |
|
Рабочая температуры |
от 0 до +70 |
°C | |||
|
Температуры хранения |
от -40 до +85 |
°C | |||
*Технические характеристики указаны для устройства без разъемов.
Коды для артикула:
OLCIR – I – Порт – Длина волны – Мощность – Диаметр кабеля – Тип разъема
Например, циркулятор с 3 портами, длиной волны 1550 нм, максимальной мощностью 300 мВт с волокном 250 мкм с коннекторами FC/APC будет иметь артикул OLCIR-I-3-155-300-90-FA.
|
Параметр |
Значение |
Код |
|
Порт |
3 порта |
3 |
|
4 порта |
4 | |
|
Длина волны |
1310 нм |
151 |
|
1550 нм |
155 | |
|
1525 – 1610 нм |
CL | |
|
Мощность |
300 мВт |
300 |
|
1000 мВт |
1000 | |
|
Диаметр кабеля |
250 мкм |
25 |
|
900 мкм |
90 | |
|
Тип разъема |
Без разъема |
NC |
|
FC/PC |
FP | |
|
SC/PC |
SP | |
|
FC/APC |
FA | |
|
SP/APC |
SA | |
|
FA/PC |
LP | |
|
MU/PC |
MP | |
|
Другое |
XX |
